注目製品 オーム電機

クイックキャップ OA-QWシリーズ スリットタイプ ラインナップ追加

型式・仕様

耐油性タイプ ゴムブッシュ:黒 耐候性タイプ ゴムブッシュ:青

型式 適合電線径(mm) 内部スペース
(mm)
本体
質量
販売
単位
対応
オプション
耐油性 耐候性 L側 R側
OA-QW09SRSN OA-QW09SRSEN φ4~9 φ4~9 φ14.6×50 約25g 10個 固定具
QW-H2接続ガイド
QW-J1
QW-J2
QW-J3
OA-QW11SRSN OA-QW11SRSEN φ8.5~11.5 φ8.5~11.5 約21g
OA-QW0911SRSN OA-QW0911SRSEN φ4~9 φ8.5~11.5 約23g
OA-QW09334SRSN OA-QW09334SRSEN φ4~9 φ2.2~3.3(4穴) 約25g
OA-QW09404SRSN OA-QW09404SRSEN φ4~9 φ3~4(4穴) 約25g
OA-QW11334SRSN OA-QW11334SRSEN φ8.5~11.5 φ2.2~3.3(4穴) 約23g
OA-QW11404SRSN OA-QW11404SRSEN φ8.5~11.5 φ3~4(4穴) 約23g
NEW
OA-QW22-0801SRSN
NEW
OA-QW22-0801SRSEN
φ5~8 φ5~8 φ20.5×60 ※1 約55g 1個

定格電圧:AC/DC 600V 使用周囲温度:-25~+80℃
※1 ゴムブッシュの凹部を除く。詳細は外形寸法図【内部スペース】をご確認ください。

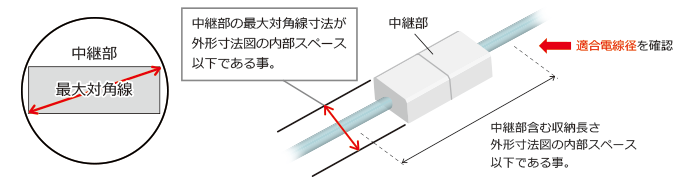

収納部のサイズ及び適合電線径の選定手順

収納が可能な中継部のサイズと電線径については、型式・仕様の「内部スペース」及び「適合電線径」よりご確認ください。

作業手順

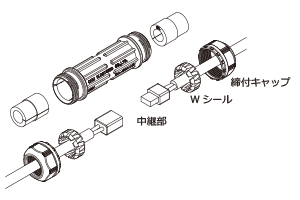

1.OA-QWを分解し、締付キャップ及びゴムブッシュからWシールを外す。中継部を外し、図のように締付キャップ、Wシールを通す。

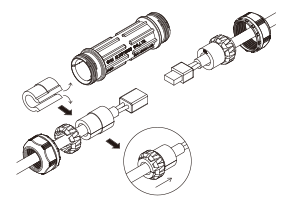

2.ゴムブッシュのスリット部を広げ電線に通し、Wシールを装着する。

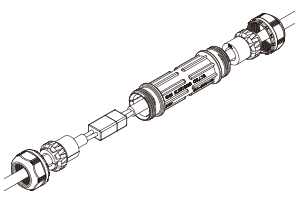

3.片側の電線に本体を通し、中継部を接続する。

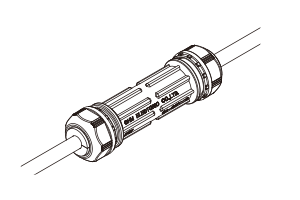

4.締付キャップを締め、電線を固定する。

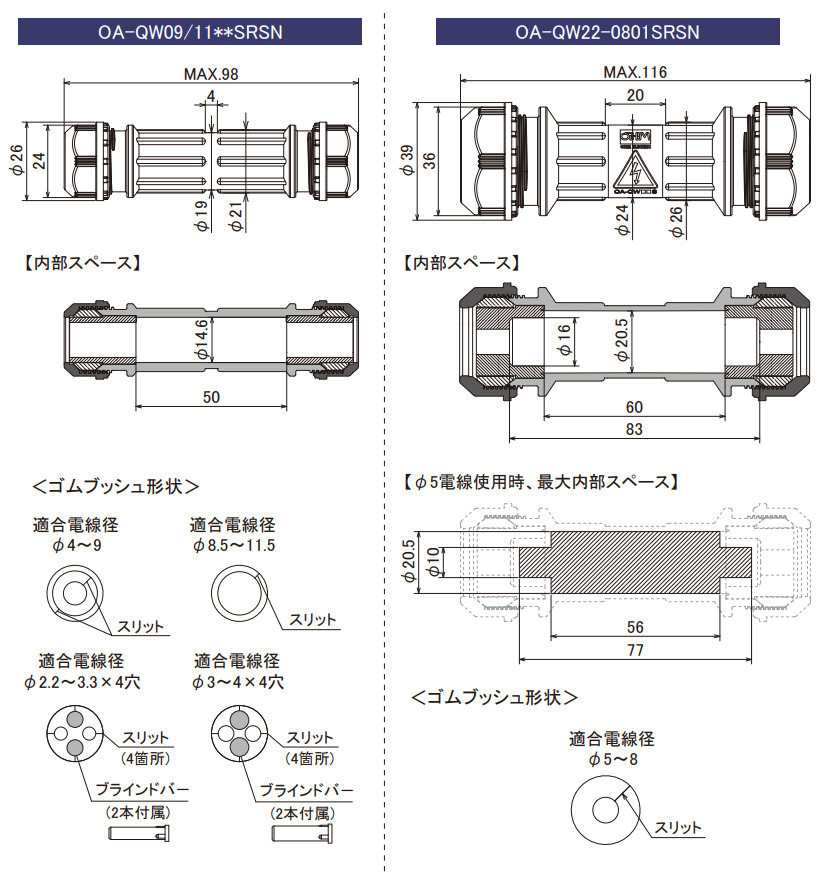

外形寸法図

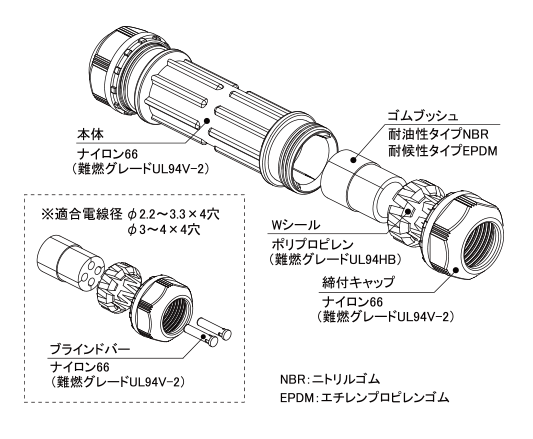

材質
