新製品 TE Connectivity Japan

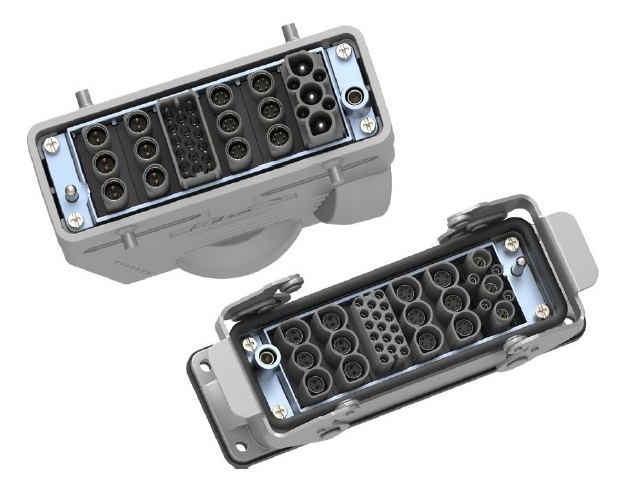

HMNデータ及び電源 信号高密度モジュール
過酷な環境やインダストリアルアプリケーション向けに設計されたHDCHMNモジュラーシステムは、電源、信号、およびデータ接続用のさまざまなオプシ ョンを提供します。今回の追加リリースにより、HDCHMNシステムがロボットおよびオートメーションアプリケーションに対応可能となりました。
HMN D3-2 / 6シールドデータモジュールは、高速データ転送(Cat5e)に対応し、各イーサネットペアの個別のシールドにより、高い伝送品質を提供します。各丸形インサートに2つまたは6つの接点があり、単一のHMNモジュールに最大3つのインサート構成が利用可能で、最小のモジュールサイズで高密度のイーサネット接続を可能にします。高速リアルタイム通信を提供すると供に、既存のHMNモジュラーシステムと互換性も持っています。新しいHMNソ
リューションを使用して、コントロールキャビネットとロボットまたはオートメーションラインの可動部品間のハイブリッドケーブル接続用として、包括的なカスタマイズインターフェースを提供します。
- 既存のHDCHMNモジュラシステムと互換
- 丸形シールドモジュール
主な機能
- HMN-D3-2 / 6-M / Fシールドデータモジュール:
・Cat5eデータ要素
・定格電流:1.2A
・電圧:30V
・汚染度:III - 動作温度: -20°C〜 + 125°C
・圧着サイズ 0.14mm2の導体:1.0mmまで2 2Pモジュールおよび
0.03mm2の場合:: 0.34mmまで2 6Pモジュール用 - HMN高密度パワー/信号モジュール
- 電源:
・定格電流:40A
・電圧:830V
・温度範囲:-40°C〜 + 125°C
・保護度:3
・過電圧カテゴリー:III
・圧着サイズ 導体1.0mm2 6.0mmまで
主な利点
- HMN-D3-2 / 6-M / Fシールドデータモジュール:
・1つのインサートで2つおよび6つの接点の可能な構成
・各イーサネットペアの個別のシールドによる高いシグナルインテグリティ
・シールドモジュールを使用した他のソリューションと比較して、より効率的でシンプルな組み立てプロセス - HMN 3/4高密度パワー/信号モジュール:
・単一モジュールでの高電源接続と信号接続の堅牢でスペース効率の高い組み合わせ
・既存のTEHDCHMNモジュラーシステムと互換性有り
アプリケーション
- ロボット:
・データ接続
・モーターおよびブレーキシステム
・デジタルフィードバック - オートメーション
- 工作機械
電気的特性
- IEC 60512:電子機器用コネクタ -テストと 測定値
- EN 60352-2:無はんだ接続-パート2:圧着接続
一般的な要件、テスト方法、およびアプリケーションガイダンス - IEC 60512:電子機器用コネクタ -テストと 測定値
機械的特性
- EN 61984:コネクタ-安全要件とテスト
- IEC 60068:環境試験
- IEC 60512:電子機器用コネクタ- テストと測定
- IEC 60529: Degrees of Protection Provided by Enclosures (IP Code)
型番
Part Number | Part Description |
---|---|
T2111342101-000 | HMN-3/4-M |
T2111342201-000 | HMN-3/4-F |
T2115032101-000 | HMN-D3-2/6-M |
T2115032201-000 | HMN-D3-2/6-F |
