新製品 ヘラマンタイトン
66ナイロン UL難燃グレード製の配線固定具を各種新発売いたしました。
結束バンドを使用せず、素早く簡単に配線の固定が可能な配線固定具「ナイロンクリップ」の難燃グレード品です。
難燃性グレード・ビス止めタイプ固定具
66ナイロン UL難燃グレード製の配線固定具
- プラスチック材料の燃焼性試験で、厳しい難燃基準の自己消化性が求められる、UL94V-0規格認定品です。
- アンカーマウント、ナイロンクリップ、タイマウントの3製品をラインアップ。使用環境に合わせて選択が可能です。

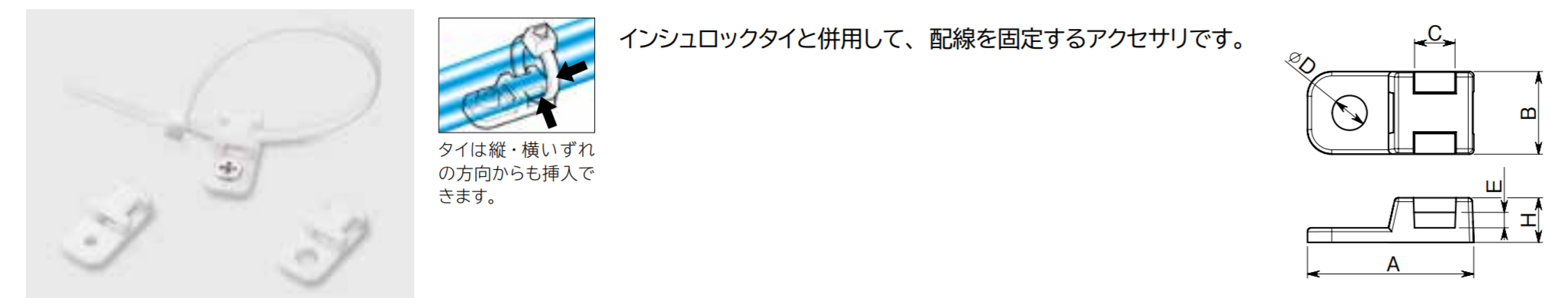

アンカーマウント
耐熱グレード
屋内使用
| 色 | 材質 | UL難燃グレード(主原料) | 常時使用温度範囲 |
|---|---|---|---|
| 白 | 66ナイロン | UL94V-0 | -40℃〜+105℃ |
| article-No. | 型番 | 寸法（mm） | 使用インシュロックタイ | 運用ビス | 販売単位（本） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | DΦ | C | E | H | 袋 | ケース | ||||
| 151-00816 | CTAM1-3-V0 | 20.8 | 10.4 | 3.1 | 5.2 | 1.7 | 5.2 | T50タイプまで | M3 | 100 | 10,000 |
| 151-03476 | CTAM1-V0 | 20.5 | 10.2 | 4.3 | 5.0 | 1.6 | 5.1 | T50タイプまで | M4 | 100 | 10,000 |
| 151-03477 | CTAM2-V0 | 20.5 | 10.2 | 5.1 | 5.0 | 1.6 | 5.1 | T50タイプまで | M5 | 100 | 10,000 |

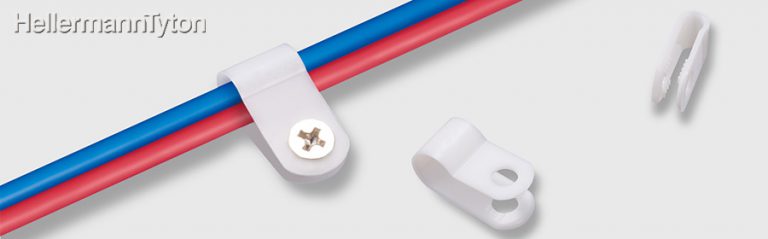

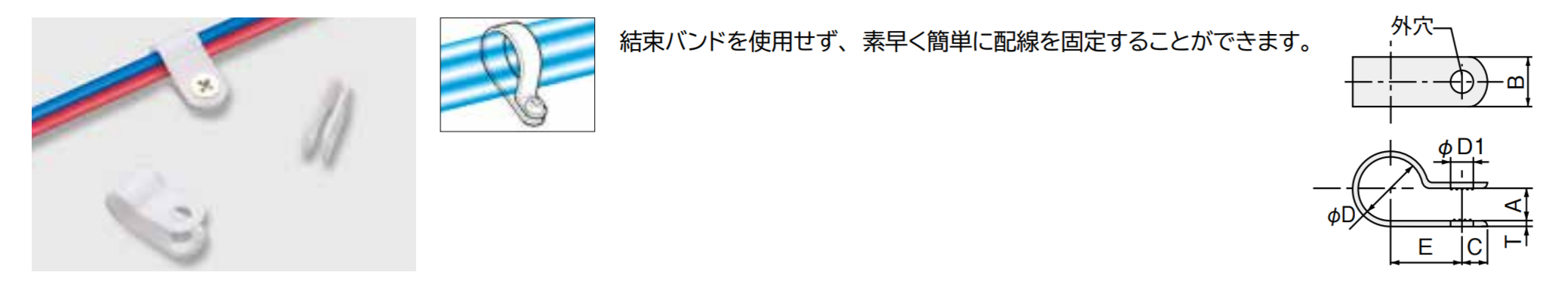

ナイロンクリップ
耐熱グレード
屋内使用
| 色 | 材質 | UL難燃グレード(主原料) | 常時使用温度範囲 |
|---|---|---|---|
| 白 | 66ナイロン | UL94V-0 | -40℃〜+105℃ |
| article-No. | 型番 | 固定時の内径Φ(mm) | 寸法（mm） | 運用ビス | 販売単位（本） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DΦ | DΦ | A | B | C | E | T | 袋 | ケース | ||||
| 211-00276 | AB-2N-V0 | 3，0 | 3.3 | 4.3 | 3.2 | 9.5 | 4.8 | 9.5 | 1.1 | M4 | 100 | 20,000 |
| 211-00277 | AB-3N-V0 | 4.5 | 5.3 | 4.3 | 4.8 | 9.5 | 4.8 | 10.3 | 1.1 | M4 | 100 | 20,000 |
| 211-00278 | AB-4N-V0 | 6，0 | 6.8 | 4.3 | 4.8 | 9.5 | 4.8 | 11.1 | 1.1 | M4 | 100 | 20,000 |

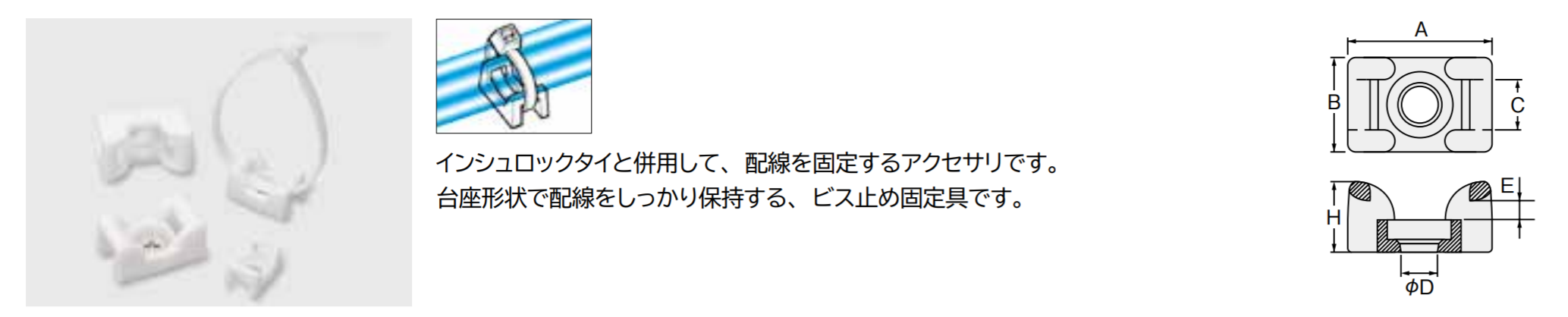

タイマウント
耐熱グレード
屋内使用
| 色 | 材質 | UL難燃グレード(主原料) | 常時使用温度範囲 |
|---|---|---|---|
| 白 | 66ナイロン | UL94V-0 | -40℃〜+105℃ |
| article-No. | 型番 | 寸法（mm） | 使用インシュロックタイ | 運用ビス | 販売単位（本） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | DΦ | C | E | H | 袋 | ケース | ||||
| 151-03478 | KR4G5-V0 | 12.5 | 7.0 | 3.2 | 3.8 | 1.3 | 6.5 | T18タイプまで | M3*1 | 100 | 10,000 |
| 151-03479 | KR5G5-V0 | 15.1 | 9.6 | 4.5 | 5.0 | 1.5 | 6.9 | T50タイプまで | M4 | 100 | 20,000 |
| 151-03480 | KR6G5-V0 | 17.8 | 11.8 | 4.5 | 6.4 | 2.4 | 8.8 | T60タイプまで | M4 | 100 | 10,000 |
| 151-03481 | KR7G5-V0 | 24.8 | 14.3 | 4.5 | 8.3 | 2.4 | 12.1 | T120タイプまで | M4 | 100 | 5,000 |
| 151-03482 | KR8G5-5-V0 | 24.8 | 14.3 | 5.2 | 8.3 | 2.4 | 12 | T120タイプまで | M5 | 100 | 5,000 |
| 151-03483 | KR8G5-V0 | 24.8 | 14.3 | 6.5 | 8.3 | 2.4 | 12.1 | T120タイプまで | M6 | 100 | 5,000 |
66ナイロン難燃性V0タイプの固定具をご使用の際は、インシュロックタイ難燃グレードとの併用をお勧めします。

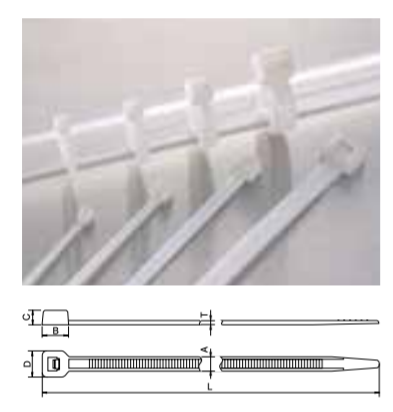

インシュロックタイMSタイ（難燃グレード）
耐熱グレード
屋内使用
| 材質 | UL難燃グレード(主原料) | 常時使用温度範囲 |
|---|---|---|
| 66ナイロン | UL94V-0 | -40℃〜+105℃* *：T18S-V0BとT120R-V0は-40℃～+85℃まで |
| article-No. | 型番 | 色 | 結束径Φ(mm) | 寸法 | ループ引張強度（最小値）N（kgf） | 販売単位 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | B | C | D | T | 袋（本） | |||||
| T18 | |||||||||||
| 111-00675 | T18S-V0B | 黒 | 1.0～16.0 | 80.0 | 2.2 | 4.4 | 3.2 | 4.2 | 1.0 | 80（8.16） | 1,000 |
| 111-00082 | T18R-V0 | 白 | 1.0～22.0 | 100 | 2.5 | 4.8 | 3.5 | 4.8 | 1.1 | 80（8.16） | 1,000 |
| T30 | |||||||||||
| 111-00699 | T30R-V0 | 白 | 1.0～36.0 | 152 | 3.5 | 5.9 | 4.4 | 6.1 | 1.2 | 135（13.77） | 100 |
| T50 | |||||||||||
| 111-00733 | T50R-V0 | 白 | 1.5～50.0 | 202 | 4.6 | 7.3 | 5.9 | 7.6 | 1.2 | 225（22.94） | 100 |
| T60 | |||||||||||
| 111-00750 | T60R-V0 | 白 | 1.5～80.0 | 301 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 270（27.53） | 100 |
| T120 | |||||||||||
| 111-00626 | T120R-V0 | 白 | 3.0～100 | 380 | 7.6 | 10.6 | 7.6 | 12.5 | 1.8 | 535（54.56） | 50 |
