新製品 不二電機工業

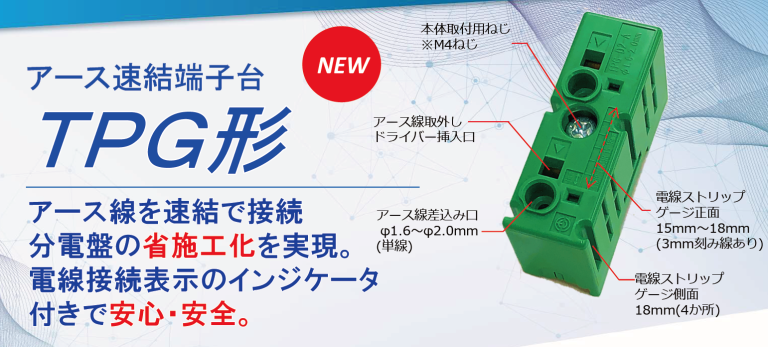

アース速結端子台 TPG形
特長① 施工会社様向け（作業面での特長）

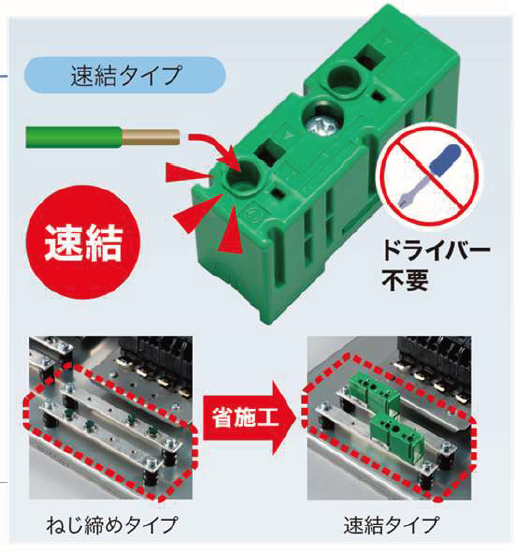

＜簡単＞
ドライバー無しですぐに配線作業ができます。
ねじ締め作業が無くなり、配線を差し込むだけでブスバーに繋がります。
※アースの配線作業時間が約1/4に短縮
(弊社調べ【ねじ止めとの比較】)
＜省施工＞
結線作業は電線(単線)を挿入するだけのため時間短縮に貢献します。
増し締めも不要でねじ締めのトルク管理や専用工具管理も不要です。

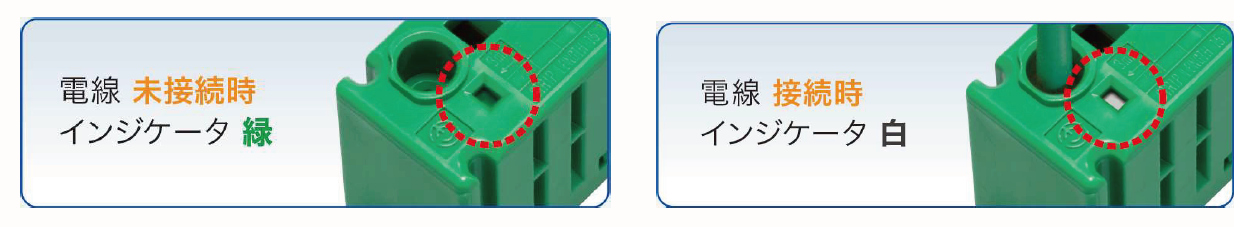

＜見える安全＞
電線接続状態の表示（インジケータ）により「安心・安全・確実」な作業を実現。
差し込み結線の不安を解消します。
特長② 盤製造会社様向け（製作面での特長）

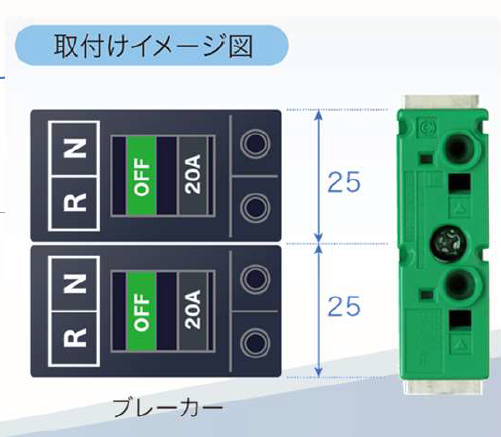

＜省スペース＞
ブレーカーの大きさに合わせた寸法サイズで１極25mm幅で設計しています。
＜安全 省力化＞
- ブレーカー2極分を1箇所止めで取付けられる。
- ブスバーへの取付けねじは本体に組み込んでおり、ねじの落下の心配がなく、安全かつ効率的に
取付けできます。
※上記内容より、取付工数の削減に貢献します。
ねじ締めタイプに比べ、取付け作業時間が約1/3に短縮(弊社調べ)

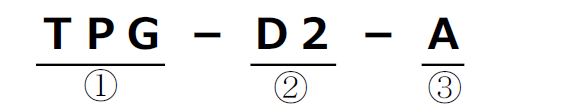

型式構成
| 項目 | 表示文字 | 表示内容 | 備考 | |
|---|---|---|---|---|
| ① | 基本形式 | TPG | TPG形 | － |
| ② | 定格断面積及び導体径 | D2 | 単芯線導体径φ2 | － |
| ③ | 個別仕様 | A | 接続、形状 | 電線2箇所接続 サイズ W50×D17×H26 |

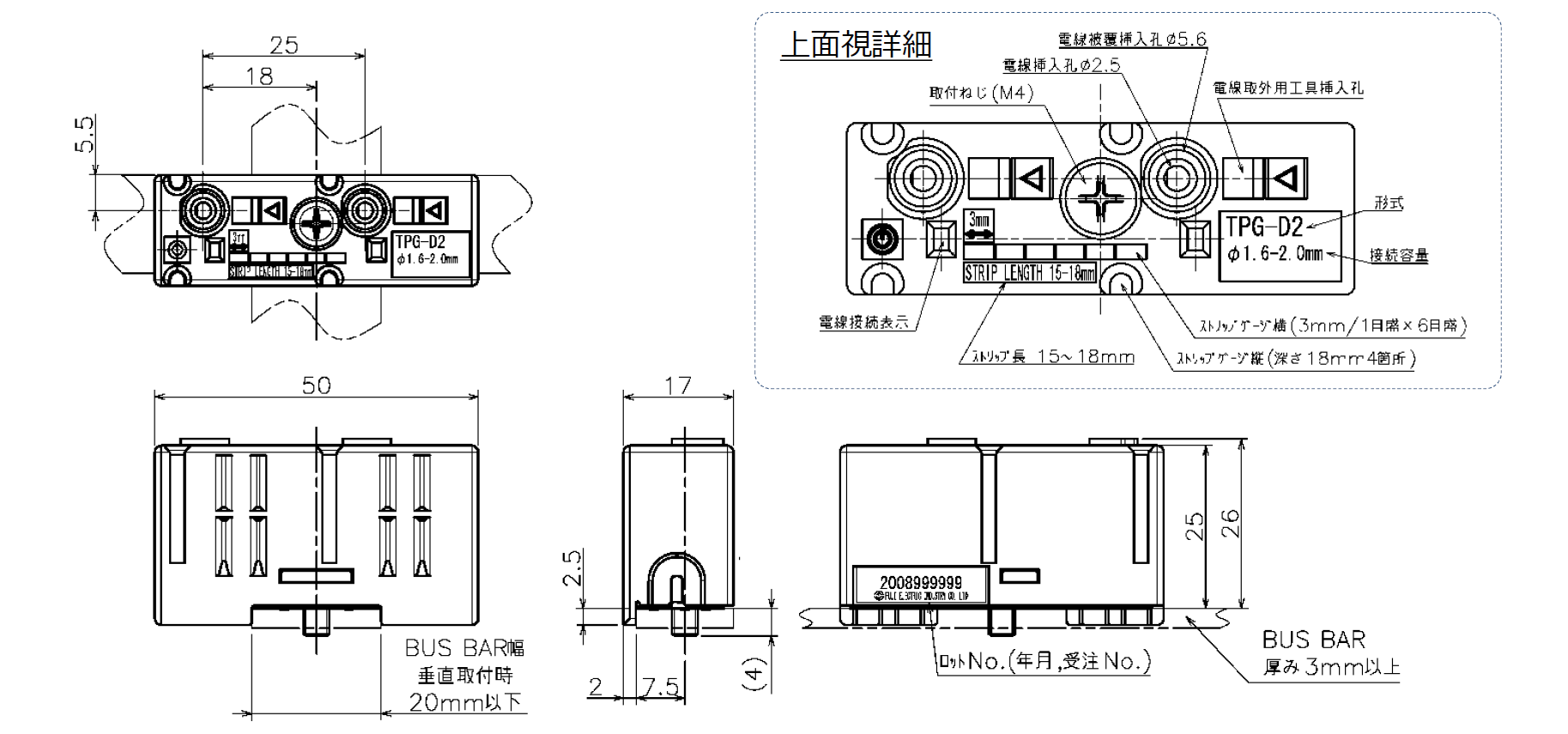

外形寸法
仕様
標準使用条件定
| 項目 | 仕様（共通） |
|---|---|
| 周囲温度(℃) | -25 ～ +60（氷結無きこと） |
| 保存温度(℃) | -40 ～ +85 |
| 相対湿度(％) | 45 ～ 85 |
| 標高（m） | 2000 以下 |
定格及び構造
| 項目 | 仕様（共通） | |
|---|---|---|
| 定格導体電面積及び導体径(mm) | 単線φ2.0 | |
| 定格接続容量(mm) | 単線φ1.6～2.0 | |
| 取付ねじ推奨締付トルク(N･m) | 1.2 | |
| 取付ねじサイズ | M4 | |
| 外観色 | 緑 | |
| 電線接続表示 | 未接続時 | 緑 |
| 接続時 | 白 | |

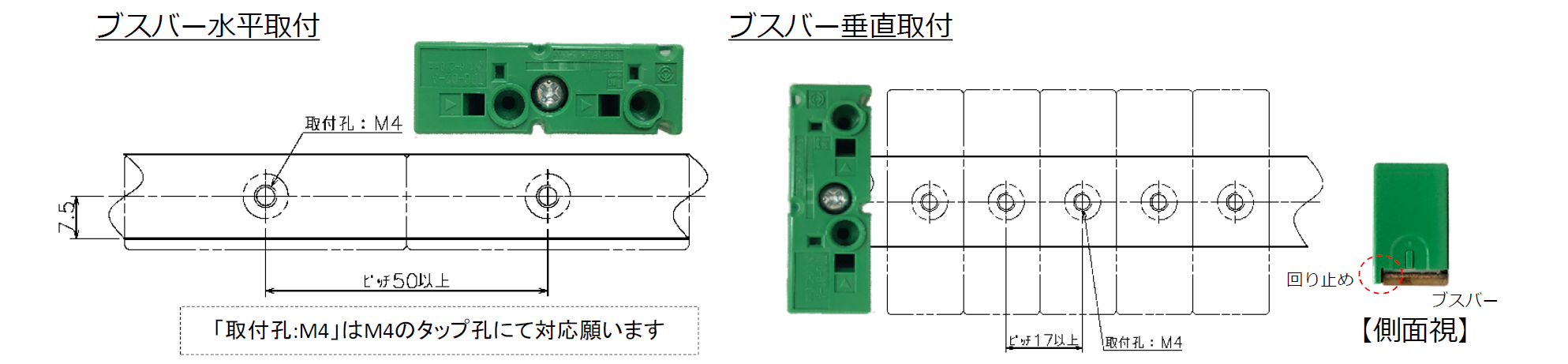

外形寸法
