新製品 東洋技研

【CTEPシリーズ】大電流端子台カバーCTEPシリーズ 新登場！

  • 圧着端子の側面まで覆う立体カバーで安全性向上！
  • 透明で結線状態や記名番号の確認も良好。
  • スタッドロングボルトタイプは（CTシリーズ 200STSP～1000STSP及びPTシリーズ 200STSP～600STSP）にも取付け可能。
注文形式 CTEP-200 CTEP-300 CTEP-400 CTEP-600
適合端子型 CT-200
CT-200ST
CT-200STSP
PT-200
PT-200ST
PT-200STSP		 CT-300
CT-300ST
CT-300STSP
PT-300
PT-300ST
PT-300STSP		 CT-400
CT-400ST
CT-400STSP
PT-400
PT-400ST
PT-400STSP		 CT-600、CT-600ST、CT-600STSP、
PT-600、PT-600ST、PT-600STSP
CT-800、CT-800ST、CT-800STSP、
CT-1000、CT-1000ST、CT-1000STSP
TG-400、TG-500、TG-600、TG-800、
TG-1000、TG-1200
材質 PC（透明：UL94V-2）
標準仕様状態周囲温度 －25℃～＋60℃（氷結又は結露なき事）
相対温度　45～85％
保存温度 －40℃～＋105℃
質量 25.4g 51.8g 68.4g 91.7g
販売単位 １個 １個 １個 １個
標準価格（税抜） 207円 264円 334円 436円

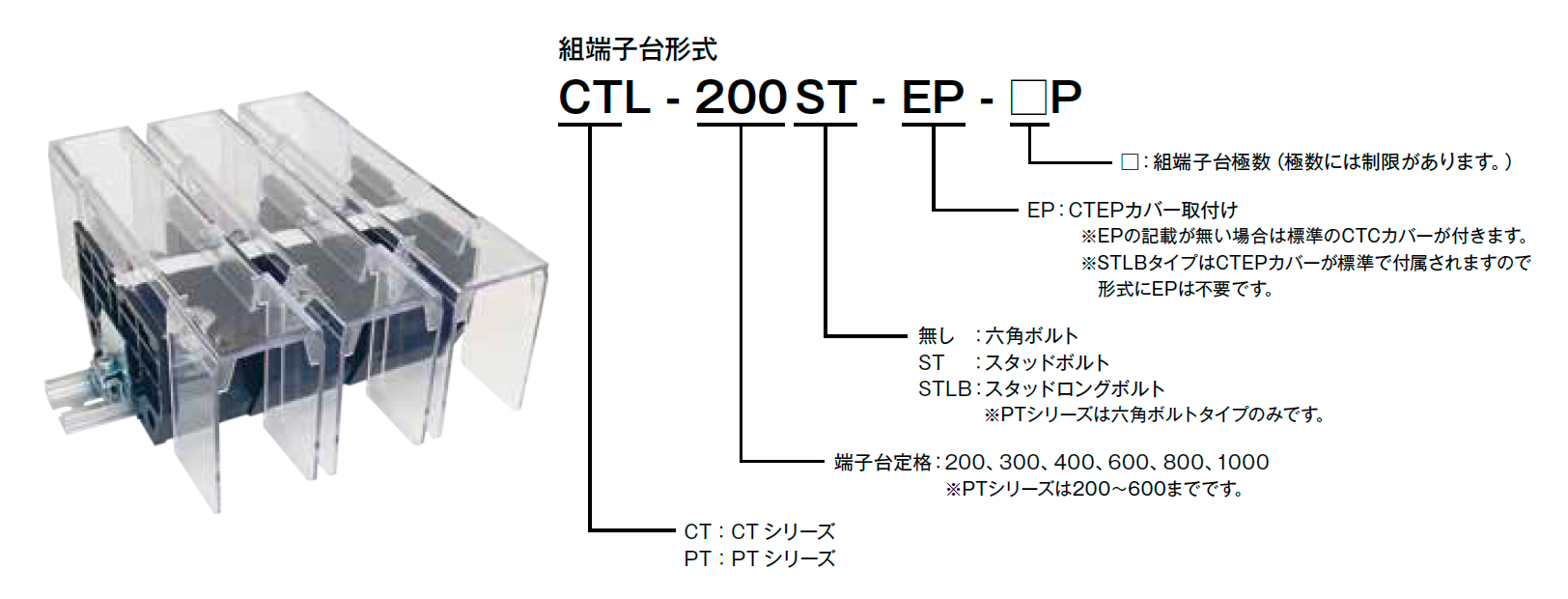

CTEPカバー付きレール式組端子台

CTEPカバー付きレール式組端子台形式一覧表

シリーズ 端子タイプ CTEP-200 CTEP-300 CTEP-400 CTEP-600
CTシリーズ 六角ボルト CTL-200-EP-□P CTL-300-EP-□P CTL-400-EP-□P CTL-600-EP-□P CTL-800-EP-□P CTL-1000-EP-□P
スタッドボルト CTL-200ST-EP-□P CTL-300ST-EP-□P CTL-400ST-EP-□P CTL-600ST-EP-□P CTL-800ST-EP-□P CTL-1000ST-EP-□P
スタッドロングボルト CTL-200STLB-□P CTL-300STLB-□P CTL-400STLB-□P CTL-600STLB-□P CTL-800STLB-□P CTL-1000STLB-□P
PTシリーズ 六角ボルト PTL-200-EP-□P PTL-300-EP-□P PTL-400-EP-□P PTL-600-EP-□P － －

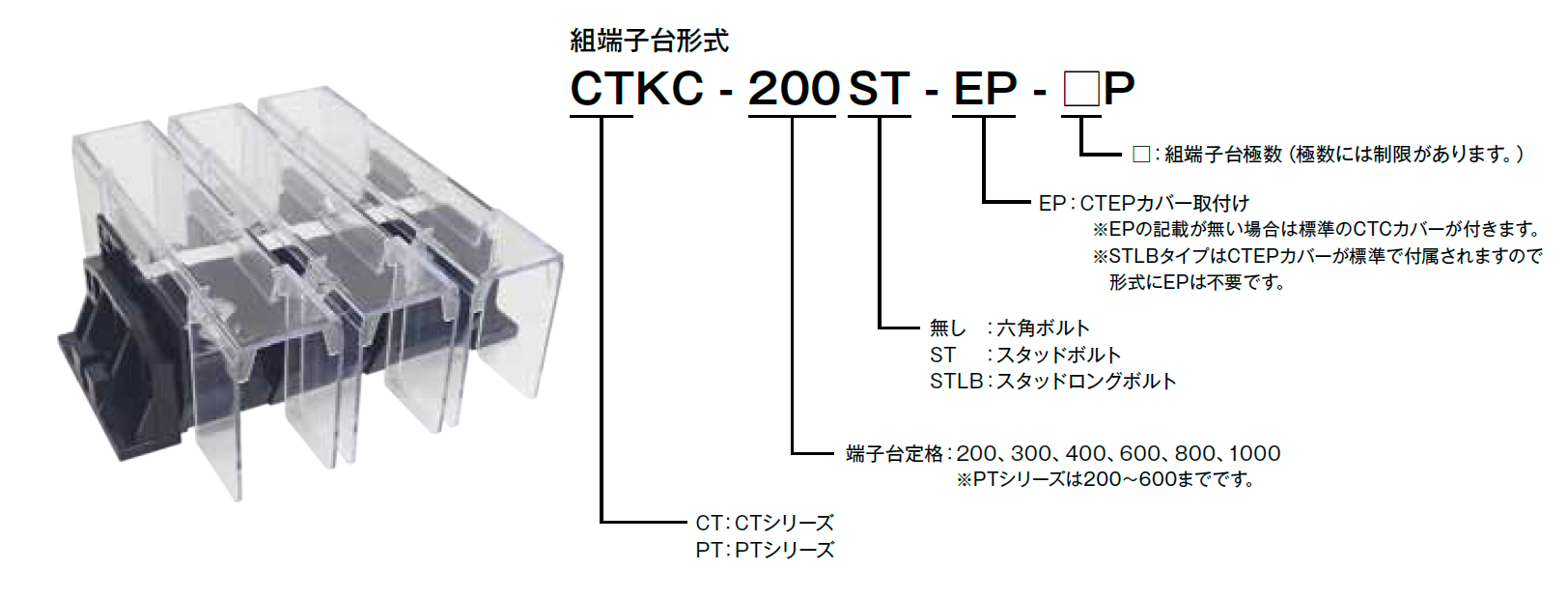

CTEPカバー付き直取付け式組端子台

CTEPカバー付きレール式組端子台形式一覧表

シリーズ 端子タイプ CTEP-200 CTEP-300 CTEP-400 CTEP-600
CTシリーズ 六角ボルト CTKC-200-EP-□P CTKC-300-EP-□P CTKC-400-EP-□P CTKC-600-EP-□P CTKC-800-EP-□P CTKC-1000-EP-□P
スタッドボルト CTKC-200ST-EP-□P CTKC-300ST-EP-□P CTKC-400ST-EP-□P CTKC-600ST-EP-□P CTKC-800ST-EP-□P CTKC-1000ST-EP-□P
スタッドロングボルト CTKC-200STLB-□P CTKC-300STLB-□P CTKC-400STLB-□P CTKC-600STLB-□P CTKC-800STLB-□P CTKC-1000STLB-□P
PTシリーズ 六角ボルト PTKC-200-EP-□P PTKC-300-EP-□P PTKC-400-EP-□P PTKC-600-EP-□P － －
スタッドボルト PTKC-200ST-EP-□P PTKC-300ST-EP-□P PTKC-400ST-EP-□P PTKC-600ST-EP-□P － －
スタッドロングボルト PTKC-200STLB-□P PTKC-200STLB-□P PTKC-400STLB-□P PTKC-600STLB-□P － －

※組端子台をお求めの場合は最寄り営業所にお問合せください。
※製品出荷時、CTEPカバーは端子台に取り付けた状態で出荷いたします。

CTEPカバー付きスタッドロングボルト端子台



※CTEPカバー仕様の端子台単品の設定はCTシリーズのスタッドロングボルトタイプのみです。
PTシリーズ及び六角ボルト及びスタッドボルトタイプに取り付ける場合は別途ご購入ください。
※製品出荷時、CTEPカバーは端子台に取り付けた状態で出荷いたします。

CTEPカバー付き直取付け式組端子台形式一覧表

シリーズ 端子タイプ CTEP-200 CTEP-300 CTEP-400 CTEP-600
CTシリーズ スタッドロングボルト CT-200STLB CT-300STLB CT-400STLB CT-600STLB CT-800STLB CT-1000STLB

CTEPカバー付きTGシリーズ

シリーズ 端子タイプ CTEP-600
TGシリーズ 六角ボルト TG-400-EP TG-500-EP TG-600-EP TG-800-EP TG-1000-EP TG-1200-EP

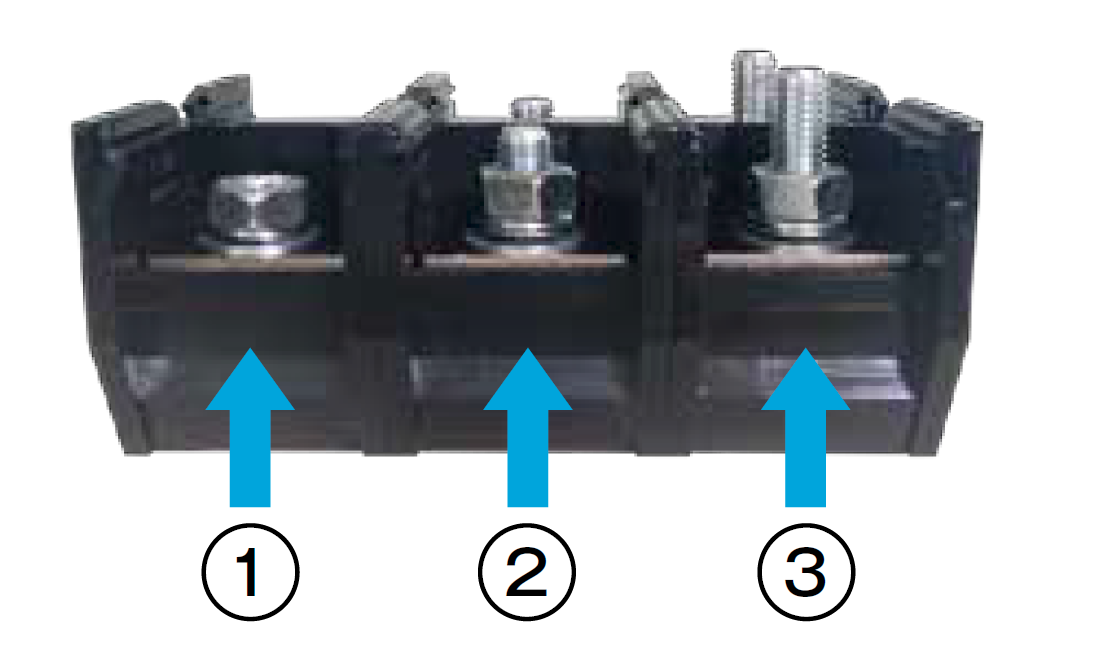

端子タイプについて

弊社大電流製品の端子タイプは３種類用意しています。（写真参照）
①六角ボルト　　②スタッドボルト　　③スタッドロングボルト
CTEPカバーは３種類すべて取付け可能です。

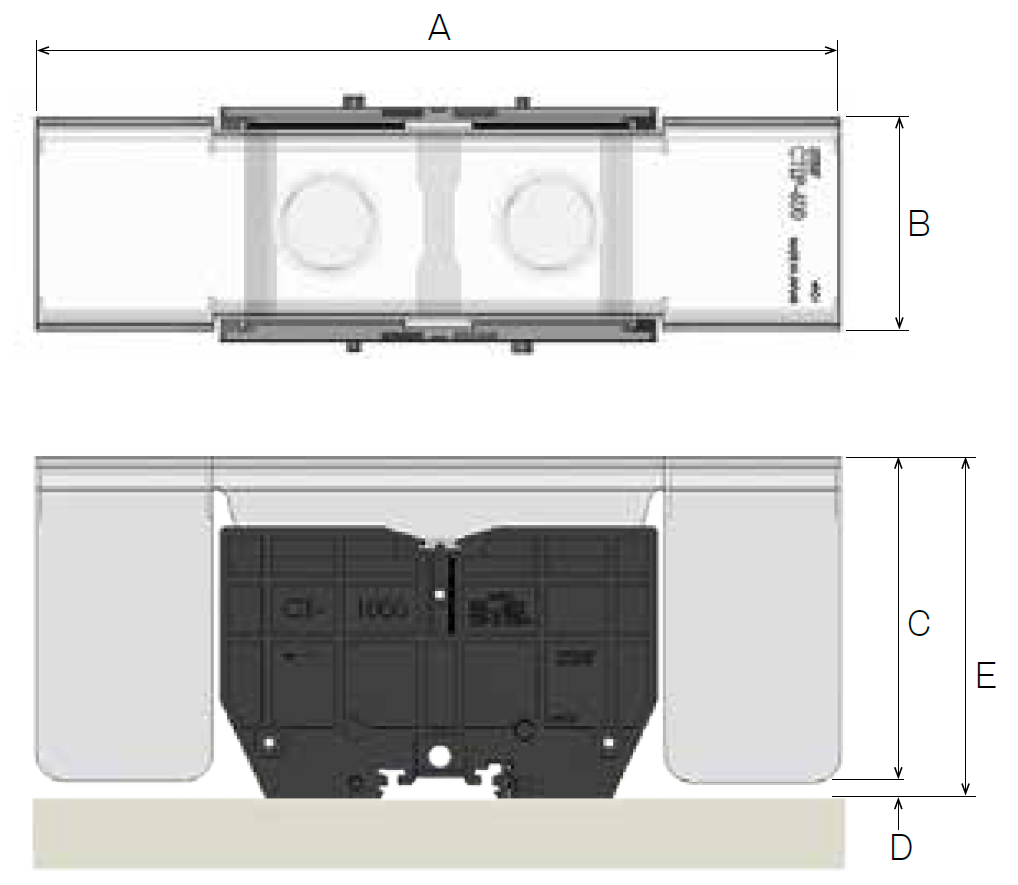

寸法

形式 A B C D E
CTEP－200 128 34 62.7 5（7） 67.7（69.7）
CTEP－300 180.5 41 72 5（7） 77 （79）
CTEP－400 200 52 82.5 5（7） 87.5（89.5）
CTEP－600 229 60 92 5（7） 97 （99）

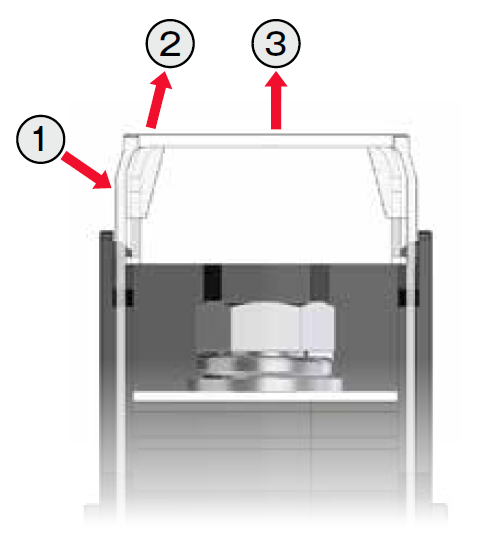

取付け方法

  1. 端子台の溝にカバーの突出した部分を差込む
  2. 指でカバーをたわませる
  3. もう片方の溝にはめる

※取付け後にカバーを矢印の方向に軽く動かし、ずれたり外れたりしないことを確認してください。

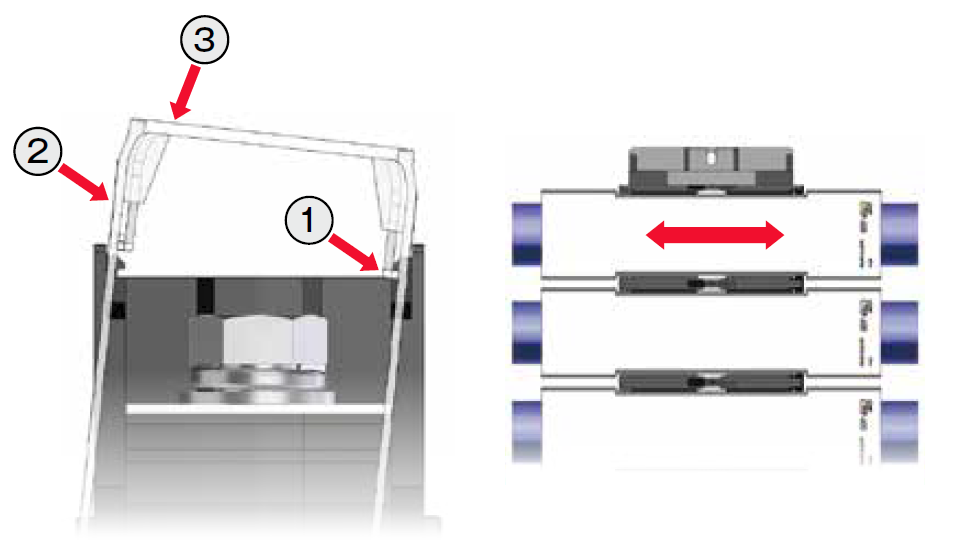

取外し方法

  1. 指でカバーをたわませる
  2. たわませた方と反対側の溝を支点にしてカバーを矢印方向に持ち上げ、溝から外す
  3. 片方の溝も外し、傾けずに取外す

※電線敷設の際、電線がカバーに干渉してずれたり外れたりする恐れがありますのでご注意ください。
