LUMAWISEタイプZ LEDホルダー

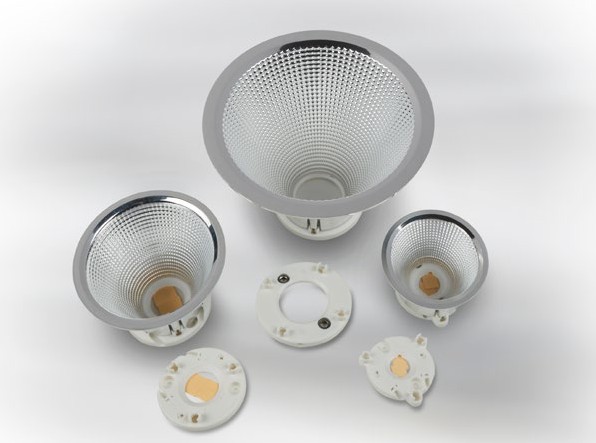

TE Connectivity (TE) のLUMAWISEタイプZ LEDホルダーは、チップオンボード(CoB) LED パッケージへの迅速且つ容易な無はんだ給電を実現します。また、本製品を適用頂くことにより、Zhaga準拠モジュールの開発も可能となるように設計されています。Z50 LEDホルダー(標準タイプおよび低背タイプ)は、照明器具やモジュール組立の際、CoB LEDをホルダー裏面に仮固定することが可能な、スナップイン式LED 保持機能を備えているため、ヒートシンクへの適切な配置が容易になります。このタイプZ LEDホルダーには、光学部品アタッチメントタイプ、及び、ノンアタッチメントタイプがラインナップされており、ニーズに合わせた選択が可能です。光学部品アタッチメントタイプは、LEDiL 社のリフレクターに対応しており、スポットライトおよびダウンライトの各用途で、所望の配光特性を柔軟に設計することが可能となります。

  • CoB LED への無はんだ給電およびヒートシンクへの固定・熱伝導を実現
  • レンズやリフレクターなど二次光学部品との適切な接続をサポート

主な特長

  • CoB LED への無はんだ給電およびヒートシンク上への固定と熱伝導を迅速且つ容易に実現
  • 調整不要な二次光学部品(レンズ、リフレクター)アタッチメント
  • LED発光部(LES)へのフラックス飛散防止
  • CoB LEDへの最適且つ迅速な給電ソリューション
  • 標準の Zhaga CoB LEDの電極配置に適合

用途

  • スポットライト
  • ライティングレール式可動照明
  • 埋込型ダウンライト
  • 高天井用照明
  • LED電球
  • ウォールウォッシャー

電気的特性

  • 定格電流: 3A (最大)
  • 定格電圧: 60 VDC

機械的特性

  • 動作温度範囲: -40 ~+105˚C
  • 適用電線:AWG 18-20(単線、はんだあげ撚線)
  • 固定用ねじサイズ:M3 または#4-40 ねじ

材料

  • ハロゲンおよび赤リンフリーの熱可塑性樹脂
  • UL 94 V-0 適合

適合規格

  • UL 8754
  • IEC 60838-2-2

詳細データ・資料

Part Number Part Description
4-2213678-5 Z35 MINI LED HOLDER 13.5*13.5MM PANHEAD
4-2213678-3 Z35 MINI LED HOLDER 12*15MM PANHEAD
4-2325811-2 LUMAWISE Z45 LED HOLDER 20X24
4-2325807-2 LUMAWISE Z45 LED HOLDER 19X19
4-2325807-3 LUMAWISE Z45 LED HOLDER 19X19
4-2213480-1 LUMAWISE Z50 HOLDER 2828 GENERAL
