注目製品 TE Connectivity Japan
問い合わせ増えています! HDC with Dynamic

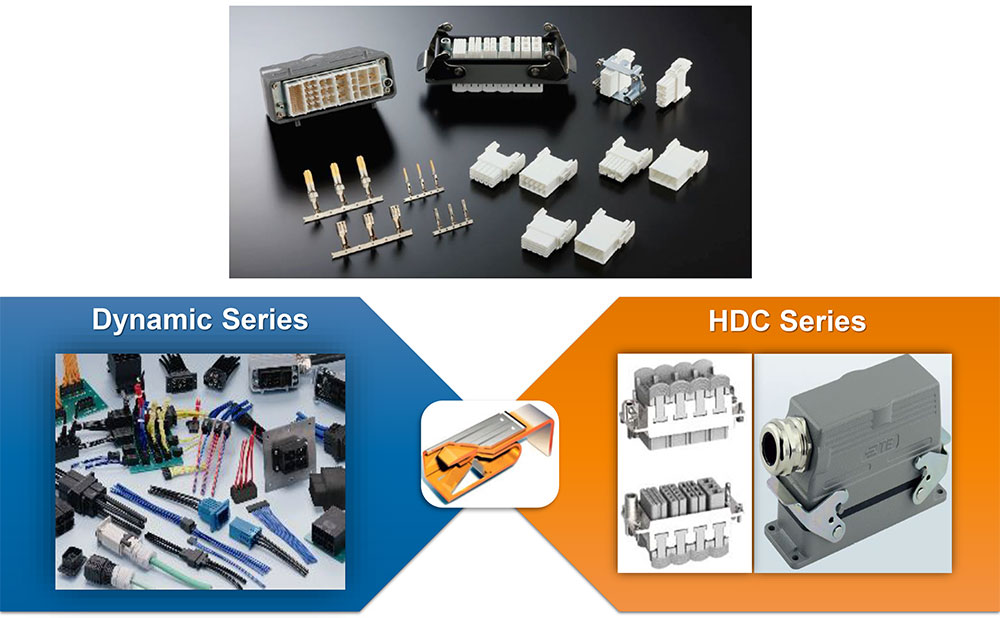

ロボット・工作機械・FA 等の産業機器分野で信頼性が実証され・多大なる実績のあるDynamic シリーズコンセプトのコンタクトを苛酷環境対応角型コネクタ TE HDC に適用可能にするモジュラータイプインサートです。 TE Dynamic シリーズの圧着設備を共用できます *2 。

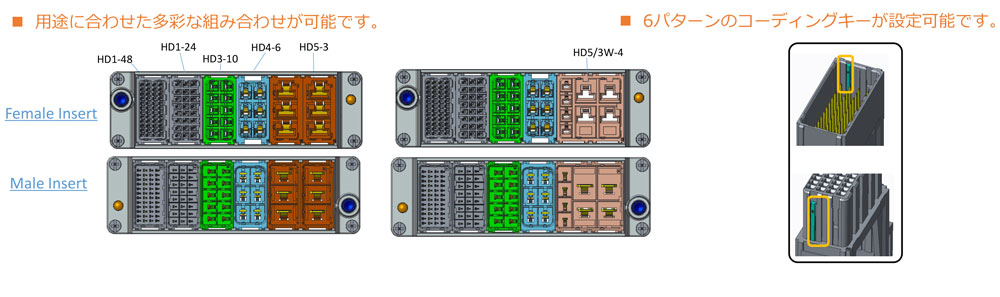

- 各種アプリケーション・用途に柔軟に対応が可能なモジュールコンセプトを採用しています。
- ダイナミックのボックス形状のスタンピングコンタクトは産業機器をはじめとする市場での高信頼性の実績と共に、切削タイプコンタクトと比較してコストリダクションに実現します。*1
- 広い市場で御利用頂いております Dynamic コネクタ用圧着工具(ハンドツール)*2 をお使い頂けると共に、自動圧着機(アプリケーター)による高効率生産対応も可能です。
- 高電流アプリケーション用途等には HDC の切削コンタクトモジュール、その他、エアコネクタやデーター用モジュールとの組合せも柔軟に可能です。
*1: 当社製品での比較。 2019.6 月現在
*2: HD1 の圧着に関しましては、既存のハンドツールのフリップロケーターの交換が 必要になります。
HDC ダイナミックモジュール シリーズ 仕様概要
シリーズ名(仮称) | 形状 | 適用コンタクト | 極数 | 定格(*3) |
---|---|---|---|---|
HMN-HD1-48 | HD1*4 | 48pos | IEC:32 V / 2.2 A CSA:250 V / 1.5 A UL:250 V / 2.4 A |
|
HMN-HD1-24 | HD1*4 | 24pos | IEC: 300 V / 3.7A CSA:600 V / 2.6 A UL: 600 V /4.0 A |
|
HMN-HD3-10 | HD3 | 10pos | IEC: 400 V / 11.0A CSA: 600 V/ 7.5 A UL: 600 V / 11.5 A |
|
HMN-HD4-6 | HD4 | 6pos | IEC: 500 V /16.0 A CSA: 600 V / 12.0 A UL: 600 V / 17.5 A |
|
HMN-HD5-3 | HD5 | 3pos | IEC: 300 V / 40.0 A CSA: 600 V / 27.5 A UL: 600 V / 43.0 A |
|
HMN-HDW5/3-4 | HD5+HD3 | HD5:4pos HD3:4pos |
IEC: 800 V / 40 .0 A 800 V / 11 .0 A CSA: 800 V / 27.5 A 800 V / 7.5 A UL: 800 V / 43.0 A 800 V / 11.5 A |
|
*3:上記定格欄に記している定格電流値は IEC61984 及び UL/CSA に基づく値です。 24B フード ハウジングに 6 モジュール実装した状態で検証測定した参考値となります。
*4:HD1 の圧着に関しましては、既存のハンドツールのフリップロケーターの交換が 必要になります。
