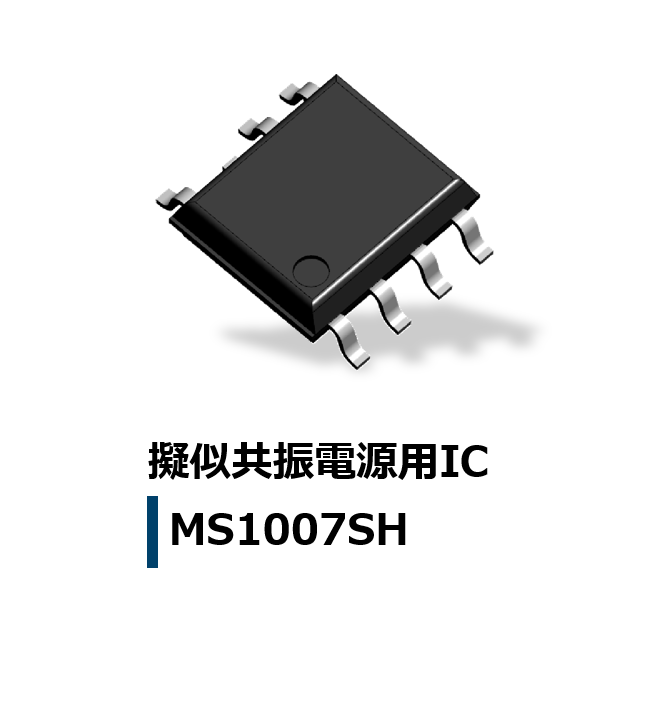

新電元工業株式会社は、待機電力削減機能を搭載した擬似共振電源用制御IC「MS1007SH」を発売します。

本製品はバーストモードにより待機電力を大幅に削減するとともに、ボトムスキップによる軽負荷時効率の改善も実現。白物家電向け電源や産業機器向け電源に求められる省エネ対策に貢献します。

また、各種高付加価値機能や充実した保護機能により、高効率電源を安全かつ容易に設計することができます。
本製品の発売時期は2021年12月を予定しています。



概要

近年、地球温暖化防止対策として、冷蔵庫、洗濯機などの白物家電や産業機器の省エネ化が注目されており、これら機器の制御電源として多く採用されているフライバック回路にも高効率化が求められています。
特に機器の待機時消費電力削減や、軽負荷時の電源効率の改善が課題となっています。
このような市場のニーズに応えるべく、待機電力削減機能を搭載した擬似共振電源用制御IC「MS1007SH」を発売します。

本製品は待機時に自動でバーストモードに移行し待機電力を削減するオートバースト機能や、軽負荷時に発振周波数を下げることで効率を改善するボトムスキップ機能により、待機電力を38%＊１削減、軽負荷時の効率を24%＊１改善しました。
また、バーストモード回路やIC周辺回路を内蔵することで部品点数を削減しており、充実した保護機能と併せて、電源設計の簡便化を図っています。

※1：当社従来品との比較

特長

• オートバースト機能【図1】
• ボトムスキップ機能【図2】
• HV Startup 回路内蔵
• 4STEP　ソフトスタート機能内蔵
• ソフトドライブ回路内蔵
• 充実した保護機能
• Vcc-GND 短絡保護 / 過負荷保護（自動復帰）/ 過電圧保護（自動復帰）/ 過熱保護（自動復帰）
• 部品点数削減で設計の簡便化に貢献【図3】
• ROHS対応、ハロゲンフリー

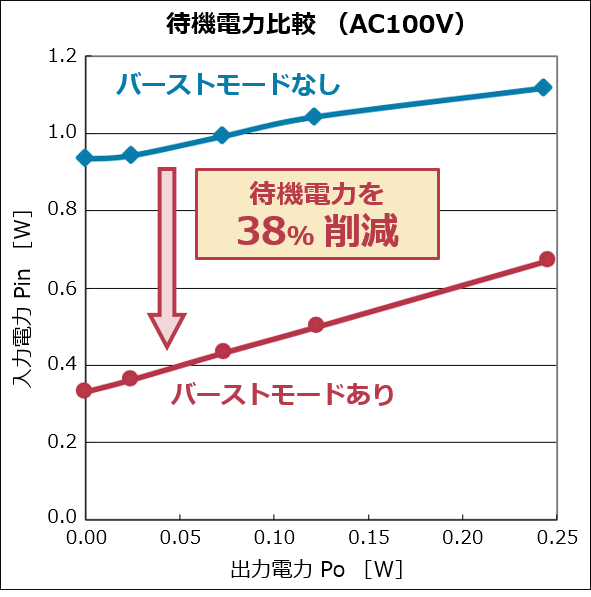

図1
オートバースト機能

待機時は自動でバーストモードに移行。
スイッチング回数を減らして電力損失を削減。

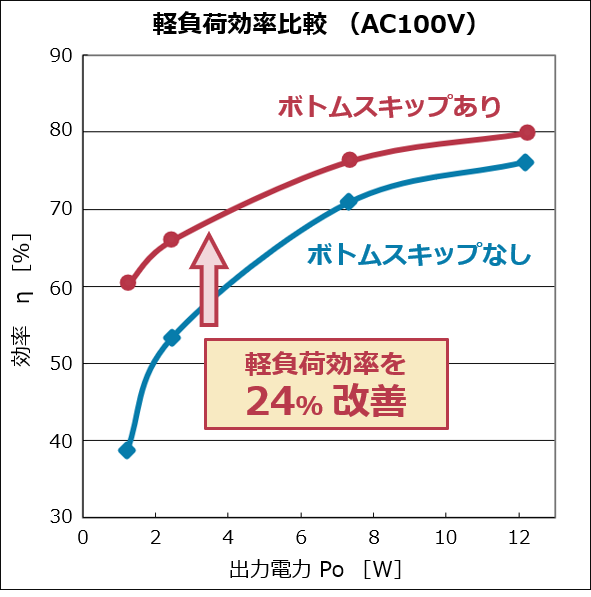

図2
ボトムスキップ機能

軽負荷時はボトムスキップにより発振周波数を下げて効率改善。

図3
部品点数削減で設計の簡便化に貢献

入力補正回路の部品点数を4点削減。
バースト回路の部品点数を4点削減。

用途例

• 白物家電向け電源
• 産業機器向け電源
• その他各種電源

外形寸法図

端子配置図

内部等価回路図

発売時期

2021年12月

生産工場

株式会社 東根新電元　他
