新製品 ワゴジャパン（WAGO）

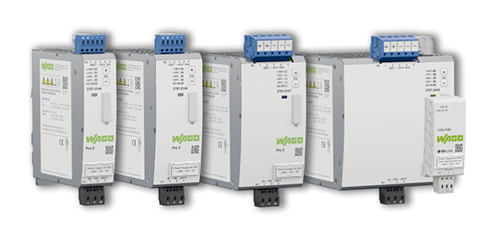

スイッチング電源 Pro-2シリーズ
制御盤から新たな鼓動が聞こえる
IoT時代にマッチした高性能・多機能スイッチング電源 WAGO Pro2シリーズ
WAGO Pro2 3大メリット
- 世界最高クラス 変換効率96.3%（最大）
- カスタムできる過負荷時制御機能
- 可視化を実現する通信機能オプション

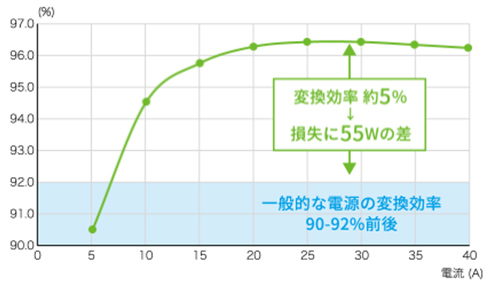

1 変換効率5%の違いは大きなメリット
他社製品と比較した際、1台あたりの 消費電力(損失)に55Wの差が生まれます。
電源1台あたり月間40 kWh (55 W x 24 h x 30 日) の節電につながります。
（定格容量960W製品比較）
＜5 %の差が生むメリット＞（960W製品での比較）
- 一般的なスイッチング電源の消費電力(損失)：(960W÷91%)－960W＝95W
- Pro 2 Power の消費電力(損失)：(960W÷96%)－960W＝40W
24時間稼働工場での場合：
電源1台あたり月間40kWh(55W×24h×30日)の節電
100台のPro 2 使用の場合：
毎月4,000kWh(40kWh×100台)の節電
※消費電力(損失)：(出力電力÷変換効率)－出力電力にて算出されます
Pro 2 に置き換えた場合の削減コストはこちらのページからシミュレーションできます。
変換効率5％の違いは、環境にも優しい
5％の差は、5年で1トンものCO2排出を減らし、環境にも優しい電源です。
（定格容量960W製品使用の場合）
2 カスタムできる過負荷時制御機能・コンフィグレーション
PowerBoost機能、TopBoost機能、電子式CP機能など、過負荷時の動作を自由に設定でき、部品コストを節約できます。

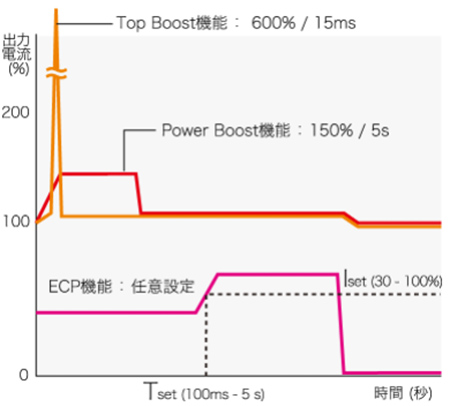

主な制御機能
- PowerBoost機能
始動時に大電流を必要とする負荷に対し、定格
出力電流の最大150%を5s間出力できる機能
→定格出力電流値を超えた場合でも過負荷保
護機能が働くことなく大電流を出力可能 - TopBoost機能
短絡した負荷ラインに対し、定格出力電流の最
大600%を15ms間出力できる機能
→標準的な中速タイプのサーキットプロテクタでも確実にトリップ可能 - ECP機能
任意設定しきい値でトリップ可能
→外付けCPの設置不要
3 通信機能オプションで「見える化」「予兆保全」を実現

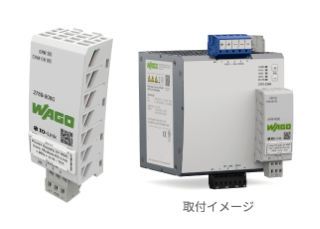

- 業界初！着脱可能な通信モジュール
フィールドバス通信に対応 - フィールドバス通信でのモニタリング&
パラメータ設定が可能
・モニタリング：電流、電圧、消費電力 など
・パラメータ設定：電圧、しきい値、過負荷時動作 など
通信オプション
| 型番 | 通信プロトコル | 寸法（mm）W×H×D | 質量 | 取付方法 |
|---|---|---|---|---|
| NEW 2789-9052 | Modbus TCP/UDP | 35x80x22 | 35g | Pro2の通信インタフェースに スナップ取り付け |
| 2789-9015 | Modbus RTU | |||
| 近日発売予定 789-9023 |
EtherNet/IP | |||
| 2789-9080 | IO-Link | 35x95x22 |
その他の主な特長
- DI/DOでのスタンバイモードデジタル入力／出力信号でのリモート制御で、無駄な待機電力を電源単位で停止することが可能。
設備のエネルギーコスト改善が実現できます。 - 耐環境性に優れ、信頼できる高い性能-40℃〜+70℃の温度下で動作し、耐環境性に優れた仕様。海抜5,000mの標高でも動作可能、さまざまな認証規格に適合。
Pro2 製品一覧
スタンダードモデル
| 型番 | 定格容量 | 入力電圧 | 出力電圧 | 出力電流 | 変換効率 | 寸法 (mm) W x H x D * | 質量 |
|---|---|---|---|---|---|---|---|
| NEW 2787-2134 | 120W | AC 90～264V DC 130～240V |
DC 12V (SELV) |
10A | 93.8% | 35x166x130 | 650g |
| NEW 2787-2135 |
180 W | 15A | 95.3% | 50x166x130 | 1000g | ||
| 2787-2144 | 120 W | DC 24V (SELV) |
5A | 93.8% | 35x166x130 | 650g | |
| 2787-2146 | 240W | 10A | 95.8% | 50x166x130 | 1000g | ||
| 2787-2147 | 480W | 20A | 95.4% | 70x169x130 | 1900g | ||
| 2787-2448 | 960W | AC 180～264V DC 130～240V |
40A | 96.3% | 120x169x130 | 1900g | |
| NEW 2787-2154 |
120W | AC 90～264V DC 130～240V |
DC 48V (SELV) |
2.5A | 95.3% | 35x166x130 | 650g |
| NEW 2787-2157 |
480W | 10A | 95.3% | 70x169x130 | 1450g |
三相用 (注意：三相 200 V 電源には使用できません)
| NEW 2787-2346 | 240W | AC 340～550V | DC 24 V (SELV) |
10A | 93% | 50x169x130 | 1000g |
| 2787-2347 | 480W | 20A | 95.9% | 70x169x130 | 1400g | ||
| 2787-2348 | 960W | 40A | 96.3% | 120x169x130 | 2000g |
* 奥行は DIN 35 レール上端からの寸法、高さはコネクタを含む寸法
DNV GL ＆ UL HazLoc 認証モデル
| 型番 | 定格容量 | 入力電圧 | 出力電圧 | 出力電流 | 変換効率 | 寸法 (mm) W x H x D * | 質量 |
|---|---|---|---|---|---|---|---|
| NEW 2787-2144/000-030 | 120W | AC 90～264V DC 130～240V |
DC 24V (SELV) |
5A | 93.8% | 35x166x130 | 650g |
| NEW 2787-2146/000-030 |
240W | 10A | 95.3% | 50x166x130 | 1000g | ||
| NEW 2787-2147/000-030 |
480 W | 20A | 95.4% | 70x169x130 | 1450g | ||
| NEW 2787-2448/000-030 |
960W | AC 180～264V DC 130～240V |
40A | 96.3% | 120x169x130 | 1900g |
* 奥行はDIN35レール上端からの寸法、高さはコネクタを含む寸法
基板コーティングおよび DNV GL ＆ UL HazLoc 認証モデル
| 型番 | 定格容量 | 入力電圧 | 出力電圧 | 出力電流 | 変換効率 | 寸法 (mm) W x H x D * | 質量 |
|---|---|---|---|---|---|---|---|
| NEW 2787-2144/000-070 | 120W | AC 90～264V DC 130～240V |
DC 24V (SELV) |
5A | 93.8% | 35x166x130 | 650g |
| NEW 2787-2146/000-070 |
240W | 10A | 95.3% | 50x166x130 | 1000g | ||
| NEW 2787-2147/000-070 |
480W | 20A | 95.4% | 70x169x130 | 1450g | ||
| NEW 2787-2448/000-070 |
960W | AC 180～264V DC 130～240V |
40A | 96.3% | 120x169x130 | 1900g |
* 奥行はDIN35レール上端からの寸法、高さはコネクタを含む寸法
共通仕様
周波数47～63Hz
| 過電圧カテゴリ | III (動作高度 ≤ 2000 m), II (動作高度 > 2000 m) |
|---|---|
| 動作温度 | -40～+70℃ |
| 動作高度 | 5000m |
| 取付方法 | DIN35レール |
| 認証規格 | CE, EN 61010-1, EN 61010-2-201, EN 61204-3, UL 61010-1, UL 61010-2-201, SEMI F47-0706 (AC 200～240V入力時), DNV GL*, UL HazLoc* |
* 2787-2xxx/000-030 および2787-2xxx/000-070
