アルミ端子台 TX-GA形
特長
＜軽量化＞
端子部分はアルミニウム合金を使用することにより、
当社従来品（ＴＸ形）と比較して軽量化 、約10％～25％の大幅な軽量化を実現。
＜識別＞
ユニット色に白色を採用し、従来の黒色の端子台と一目で識別が可能。
＜バリエーション＞
ねじアップ式、セルフアップ式に加え新たにスタッド式も追加。高トルク値での締付けが可能。
特長② らくらくアルミケーブルシステム®に対応
＜アルミ配線システム対応＞

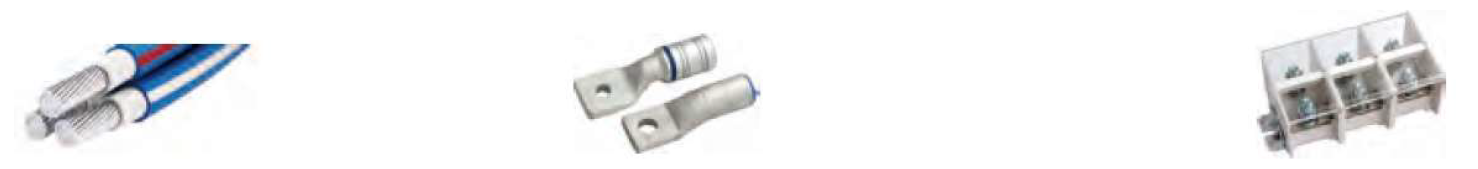

各メーカーとの協働により、端子台・ケーブル・圧着端子の導電部全てにアルミを使用した「らくらくアルミケーブルシステム®」に対応。
＜アルミ端子の寸法に対応＞
アルミ用の圧着端子・圧縮端子に対応。
銅端子に比べ、厚みが増すアルミ用の端子が取付可能。
＜アルミ締付けトルク対応＞
アルミケーブル推奨の締付けトルクに対応。
※アルミケーブルは銅ケーブルの締付けトルクよりも高トルクが求められます。
推奨締付けトルク
| ボルトサイズ | N・m |
|---|---|
| M8 | 11.3 |
| M10 | 22.6 |
| M12 | 45.1 |
| M16 | 67.7 |
＜強度面＞
従来品と同等以上の強度を持つグレードの材料を選定し、端子締付強度、通電容量ともにIEC規格要求を満足。
仕様（定格・性能）
| 内容 | 形式 | 定格通電電流 | 接続容量（ｍｍ2） | ねじサイズ | 定格絶縁電圧 | 商用周波耐電圧 | インパルス耐電圧 | 使用周囲温度 | |
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | ||||||||
| アルミ端子台 スタッド式 TX-GA |
TX-60LGA | 175A | 14 | 60 | M8X30 | 600V | AC2,500V /1分間 |
7.4kV/各極5回 (1.2/50μs) | -25℃～+50℃ |
| TX-100GA | 240A | 60 | 100 | M10X30 | |||||
| TX-150GA | 310A | 100 | 150 | M10X30 | |||||
| TX-200GA | 370A | 150 | 250 | M12X35 | |||||
| TX-325GA | 575A | 150 | 400 | M16X40 | |||||
※形状・寸法関係につきましては別途お問合せ願います。
組み合わせ表
| 端子機種 | らくらくアルミケーブル® | らくらくアルミケーブル®適合端子 | アルミ端子台 | |||
|---|---|---|---|---|---|---|
| AL-CV（ｍｍ２） | 許容電流 | 型番 | メーカー | 型番 | 許容電流 | |
| 圧縮端子 | 38 | 120A | YA2CA1 | Burndy社製 | TXS-60LGAX3 | 175A |
| 60 | 160A | YA25A3 | TXS-100GAX3 | 240A | ||
| 100 | 225A | YA28A1 | TXS-150GAX3 | 310A | ||
| 150 | 295A | YA30A1 | TXS-200GAX3 | 370A | ||
| 200 | 365A | YA31A1 | TXS-200GAX3 | 370A | ||
| 250 | 420A | YA34A1 | TXS-325GAX3 | 575A | ||
| 325 | 500A | YA36A1 | TXS-325GAX3 | 575A | ||
| 400 | 575A | YA39A3 | TXS-325GAX3 | 575A | ||
| 圧着端子 | 38 | 120A | AL38-8 | 冨士端子工業社製 | TXS-60LGAX3 | 175A |
| 60 | 160A | AL60-8 | TXS-60LGAX3 | 175A | ||
| 100 | 225A | AL100-10 | TXS-100GAX3 | 240A | ||
| 150 | 295A | AL150-10 | TXS-150GAX3 | 310A | ||
（注1）ケーブルの許容電流につきましてはJCS0168―2016参照（気中暗渠１回線の場合、基底温度40℃、導体最高許容温度90℃）
（注2） 故障の原因となりますので許容電流を超えてご使用にならないで下さい。
（注3） アルミ端子台の品名は3極品で記載しております。
新たにダブル配線が可能な機種をラインアップ
※アルミケーブル38sq＝200sqまで対応可能に
仕様（定格・性能）
| 内容 | 形式 | 定格通電電流 | 接続容量 （ｍｍ2） |
ねじサイズ | 定格絶縁電圧 | 商用周波耐電圧 | インパルス耐電圧 | 使用周囲温度 | |
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | ||||||||
| アルミ端子台スタッド式 TX-GA |
TX-150KGA | 310A | 100 | 150 | M12X40 | 600V | AC2,500V /1分間 |
7.4kV/各極5回 (1.2/50μs) | -25℃～+50℃ |
| TX-200GAL | 370A | 150 | 250 | M12X40 | |||||
※形状・寸法関係につきましては別途お問合せ願います。
ダブル配線 組み合わせ表
| 端子機種 | らくらくアルミケーブル® | らくらくアルミケーブル®適合端子 | アルミ端子台 | ||||
|---|---|---|---|---|---|---|---|
| AL-CV（ｍｍ２） | 許容電流 | 型番 | メーカー | 型番 | ボルトサイズ | 許容電流 | |
| 圧縮端子 | 38 | 120A | YA2CA1 | Burndy社製 | TXS-60LGAX3 | M8 | 175A |
| 60 | 160A | YA25A3 | TXS-100GAX3 | M10 | 240A | ||
| 100 | 225A | YA28A3 | TXS-150KGAX3 | M12 | 310A | ||
| 150 | 295A | YA30A1 | TXS-150KGAX3 | M12 | 310A | ||
| 200 | 365A | YA31A1 | TXS-200GALX3 | M12 | 370A | ||
| 圧着端子 | 38 | 120A | AL38-8 | 冨士端子工業社製 | TXS-60LGAX3 | M8 | 175A |
| 60 | 160A | AL60-8 | TXS-60LGAX3 | M8 | 175A | ||
（注1）ケーブルの許容電流につきましてはJCS0168―2016参照（気中暗渠１回線の場合、基底温度40℃、導体最高許容温度90℃）
（注2） 故障の原因となりますので許容電流を超えてご使用にならないで下さい。
ケーブルの許容電流は1本あたりの電流値となります。端子台にダブル配線される場合は、合計の電流値が端子台の許容電流を超えてご使用にならないで下さい。
（注3） アルミ端子台の品名は3極品で記載しております。
アクセサリー

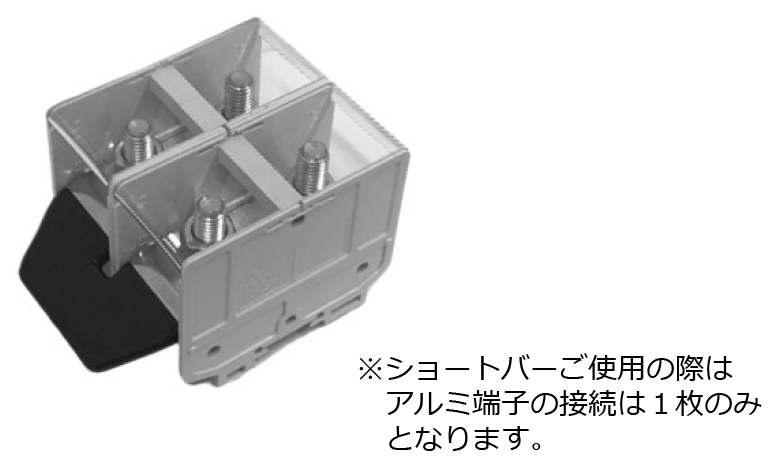

TXS-150KGA用ショートバー
TXS-150KGA 専用の2極用のショートバーとなる。
極間での配線を省スペースに実現することが可能です。
(品名:TX-150K-SB-CB)

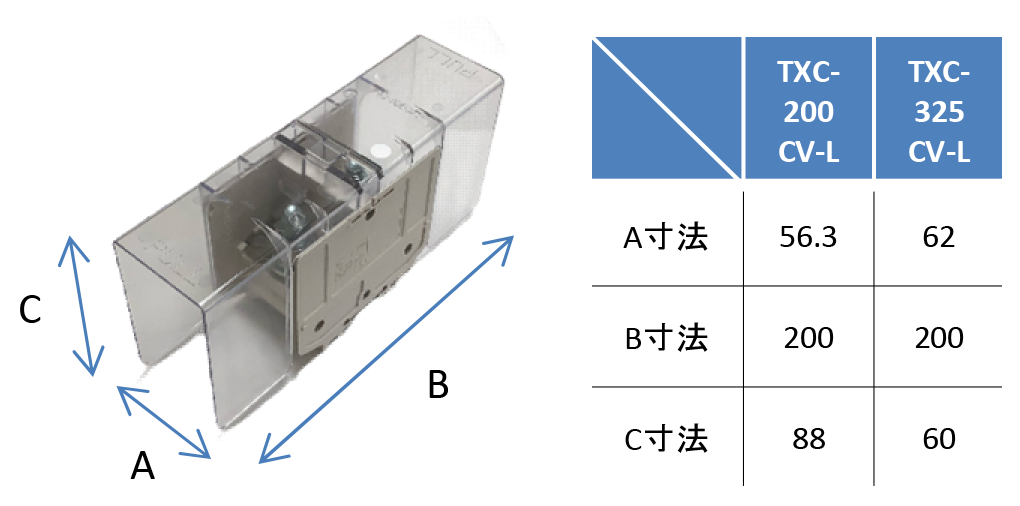

大型カバー（TXC-200CV-L・TXC-325CV-L）
TXS-200CV-L:「TXS-200GAL」と「TXS-200GA」に対応
TXS-325CV-L:「TXS-325GA」に対応
※寸法確認の上、ご使用ください。
※『らくらくアルミケーブル』『らくらくアルミケーブルシステム』は古河電気工業株式会社の登録商標です。
