新製品 オーム電機
ロボット用ケーブルホルダー CCホルダー
ロボット用ケーブルホルダー CCホルダー
オプション 専用固定バンド 2022年3月30日発売

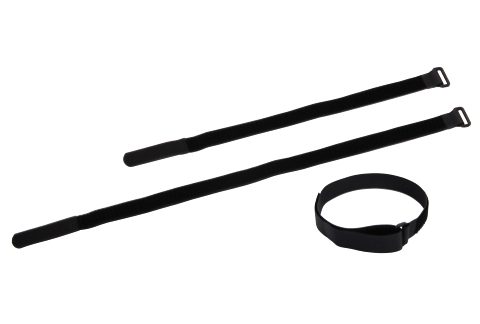

ロボット用ケーブルホルダー CCホルダー オプション 専用固定バンド
お客様のご要望にお応えし、ロボット用ケーブルホルダー「CCホルダー」に専用固定バンドをラインナップしました。
形式・仕様
| 型式 | 幅(mm) | 面ファスナー(mm) | 直径mm) |
|---|---|---|---|
| BCH-20-370 | 20 | 370 | φ75~98 |
| BCH-20-510 | 510 | φ98~143 |

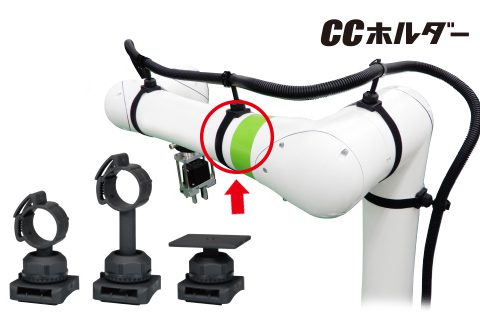

ロボット用ケーブルホルダー CCホルダー
多機能

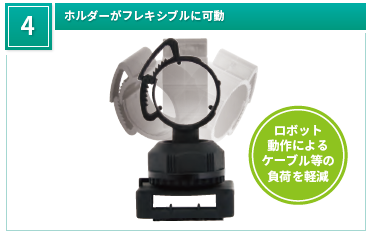

ロボット動作におけるケーブルやエアホース等の動的負荷をサポートするホルダー
ロボット用ケーブルホルダー
形式・仕様
| 型式 | 取付部径 | 取付方法 | ホルダー部 スタンド部 形状 |
使用 周囲 温度 |
本体色 | 本体質量 | 販売単位 |
|---|---|---|---|---|---|---|---|
| CH-TM1 | φ80 | 結束バンド | φ20 | －25～＋80℃ | 黒 | 約15g | 5個 |
| CH-TM2 | 約16g | ||||||
| CH-TM3 | 平面 M4タッピング用 下穴付 |
約14g |

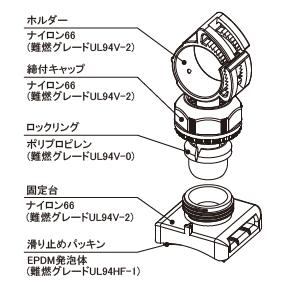

材質
| ホルダー | 締付キャップ | ロックリング | 固定台 | 滑り止めパッキン |
|---|---|---|---|---|
| ナイロン66 (難燃グレードUL94V-2) |
ナイロン66 (難燃グレードUL94V-2) |
ポリプロピレン (難燃グレードUL94V-0) |
ナイロン66 (難燃グレードUL94V-2) |

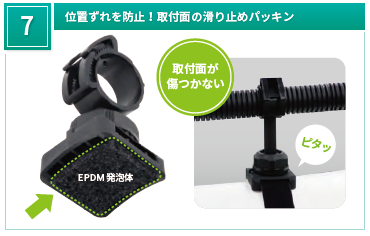

EPDM発泡体 (難燃グレードUL94HF-1) |

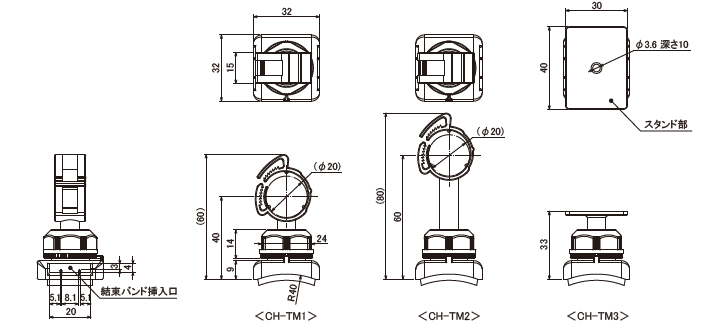

外形寸法図

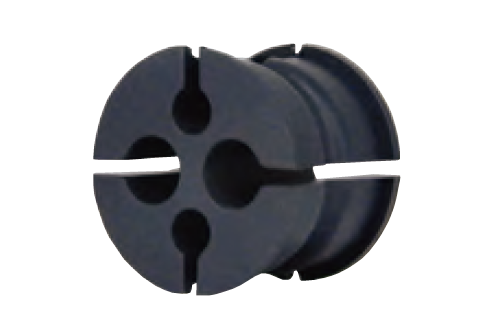

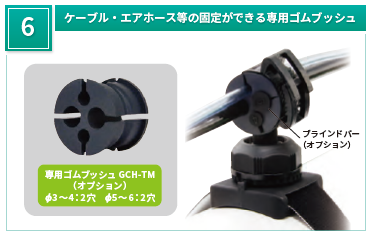

専用ゴムブッシュ( オプション）
形式・仕様
| 型式 | 適合電線径 | 穴数 | 適合品型式 | 本体色 | 本体質量 | 販売単位 |
|---|---|---|---|---|---|---|
| GCH-TM | φ3～4（2穴） φ5～6（2穴） |
4 | CH-TM1 CH-TM2 |
黒 | 約5g | 5個 |

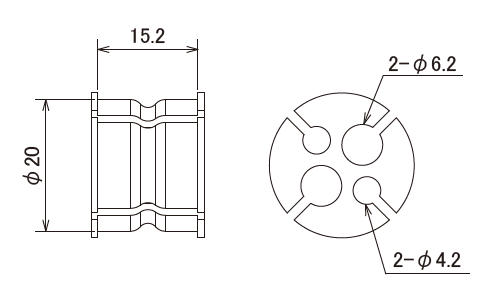

外形寸法図
材質：シリコンゴム
