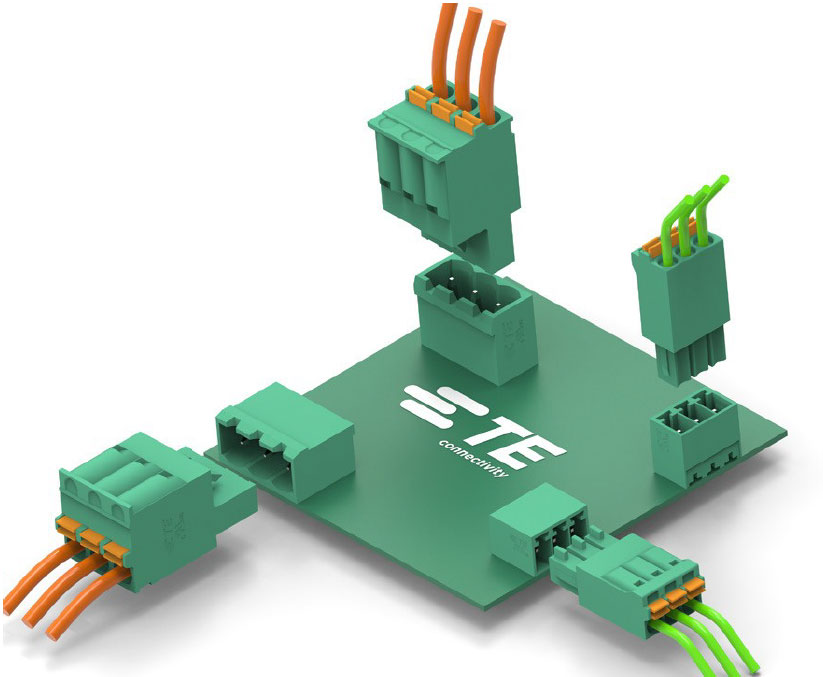

BUCHANAN PUSH-IN CLAMP PCB CONNECTORS
プッシュ‐インクランプ結線処理付きで配線時間が短縮され、人件費を低減
さまざまなピッチと極数により、幅広い用途においてお客様の機器設計の柔軟性を提供
TE Connectivity （TE)は、工具を使わず、フェルール無しまたは、フェルール有りのワイヤの挿入を実現にするために、プッシュ‐インクランプ結線処理を備えたBUCHANANの製品（PCBコネクタ）のラインアップを拡充致しました。従来のねじ止め式クランプに比べて最大80% の取付作業時間が短縮され、重要なコスト低減につながります。3.5 mm と5.0 mm ピッチのPCBコネクタの設計は、ストレートヘッダ、又はライトアングルシュラウデッドヘッダを備えた2 ピースプラグコネクタから構成されます。本製品は高密度信号およびパワーアプリケーションに適用し、制御システム用途で使用できるように設計されています。
主な特徴
•プッシュ‐インクランプ結線処理付きで配線時間が短縮され、人件費を低減。
•さまざまなピッチと極数により、幅広い用途において設計の柔軟性を実現。
•メンテナンス不要のプッシュ-インクランプ技術により、製造プロセス機器および制御装置の高い稼働率と信頼性を実現。
•プッシュ-インクランプ技術を備えた製品はまた、過酷環境下での使用も可能。
•個別のカスタマイズソリューションも可能。
アプリケーション
•サーボ/インバータドライブ
•産業用制御/PLC
•安全制御/モジュール
•電源ユニット
•HVAC
機械的特性
•ワイヤストリップの長さ：
9.0～10.0 mm (3.50 mmピッチ)
12.0～13.0 mm (5.00 mmピッチ)
•PCB 穴径：最小1.3mm
•PCB板厚：最大2.4mm
材料
•ハウジング：ポリアミド66、UL 94V-0、緑
•端子：黄銅；仕上げ：無鉛錫メッキ
•プッシュボタン：ポリアミド66、オレンジ
•スプリング：ステンレス鋼
電気的特性
| ピッチ（mm） | UL | IEC | |||
|---|---|---|---|---|---|
| 過電圧カテゴリ/汚染度 | |||||
| Ⅲ/3 | Ⅲ/2 | Ⅱ/2 | |||
| 動作電圧（V) | 3.50 | 150 | XX | XX | XX |
| 5.00 | 300 | 160 | XX | 320 | |
| 電流（A) | 3.50 | 8 | XX | ||
| 5.00 | 16 | XX | |||
| ワイヤ レンジ | 3.50 | 16-24 | XX | ||
| 5.00 | 12-26 | XX | |||
| 耐電圧 | 3.50 | XX | XX | ||
| 5.00 | 2.5KV | 2.5KV | |||
| ワイヤ タイプ | 単線/撚線 | 単線/より線 | |||
| 絶縁抵抗 | ＞2000M∧（500VDC) | ||||
| 接触抵抗 | ≺XXm∧ | ||||
| 型番 | 概要 |
|---|---|
| 2350397-2 | 2 Pos Plug Push-in, 5.00mm |
| 2350397-3 | 3 Pos Plug Push-in, 5.00mm |
| 2350397-4 | 4 Pos Plug Push-in, 5.00mm |
| 2350397-5 | 5 Pos Plug Push-in, 5.00mm |
| 2350397-6 | 6 Pos Plug Push-in, 5.00mm |
| 2350397-7 | 7 Pos Plug Push-in, 5.00mm |
| 2350397-8 | 8 Pos Plug Push-in, 5.00mm |
| 2350397-9 | 9 Pos Plug Push-in, 5.00mm |
| 1-2350397-0 | 10 Pos Plug Push-in, 5.00mm |
| 1-2350397-1 | 11 Pos Plug Push-in, 5.00mm |
| 1-2350397-2 | 12 Pos Plug Push-in, 5.00mm |
| 1-2350397-3 | 13 Pos Plug Push-in, 5.00mm |
| 1-2350397-4 | 14 Pos Plug Push-in, 5.00mm |
| 1-2350397-5 | 15 Pos Plug Push-in, 5.00mm |
| 1-2350397-6 | 16 Pos Plug Push-in, 5.00mm |
| 2350513-2 | 2pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-3 | 3pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-4 | 4pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-5 | 5pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-6 | 6pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-7 | 7pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-8 | 8pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2350513-9 | 9pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-0 | 10pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-1 | 11pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-2 | 12pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-3 | 13pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-4 | 14pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-5 | 15pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2350513-6 | 16pos Header 90 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-2 | 2pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-3 | 3pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-4 | 4pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-5 | 5pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-6 | 6pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-7 | 7pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-8 | 8pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 2351885-9 | 9pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-0 | 10pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-1 | 11pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-2 | 12pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-3 | 13pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-4 | 14pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-5 | 15pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
| 1-2351885-6 | 16pos Header 180 Deg, 5.00mm, Tail Length 4.5mm |
