新製品 東洋技研

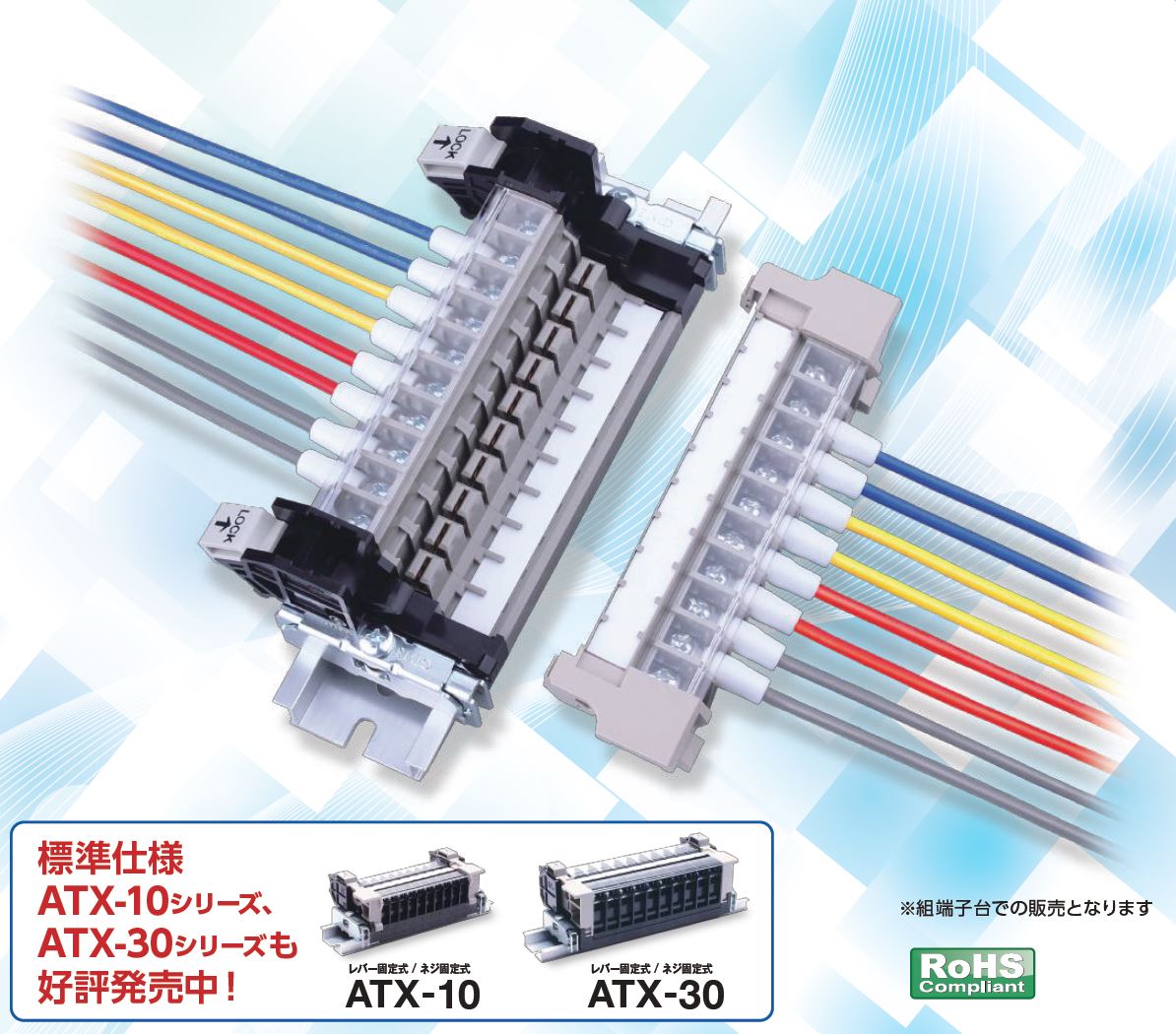

ATX-10MCシリーズ
ネジアップ式2ピース端子台 IEC/DIN3㎜レール対応
ATXシリーズに微小電流対応バージョン追加!
- 低電圧/微小電流回路に最適!!
- 接点部は酸化皮膜の影響を受けにくい金メッキ仕様
ATX-10MC 、 ATXRL-10MC(レバー固定式) 、 ATXSL-10MC(ネジ固定式) ラインアップ!
定格
商用周波耐電圧 | 2500V/1分間 |
---|---|
絶縁抵抗 | 200MΩ以上(DC500V メガにて) |
使用周囲温度 | -25℃~+60℃(氷結または結露しないこと) |
相対湿度 | 45~85% |
接触抵抗 | 5mΩ以下 |
定格インパルス耐電圧 | 8kV |
挿抜耐久 | 200回 |
準拠規格 | JIS C 8201-7-1 / IEC60947-7-1 |
NECA C 2811 |
材質
絶縁本体 | 変性PPE(灰) | UL94V-0 |
---|---|---|
接触子( 端子台下) | 銅合金(Niメッキ) 接点(金メッキ) | |
導電板( 端子台上) | 銅合金(Niメッキ) 接点(金メッキ) | |
端子ネジ、バネ、UP 座金 | 鉄(亜鉛メッキ 三価クロメート処理) | |
レバー固定式側板 | 上…PBT(灰)、 下…変性PPE(黒) | UL94V-0 |
レバー、ロック | 変性PPE | UL94V-0 |
ネジ固定式側板 | 上…変性PPE(灰)、 下…変性PPE(黒) | UL94V-0 |
カバー | PC(透明) | UL94V-0 |
記名板 | PVC(白) |
