半導体製造装置の配線部材ソリューション
製品概要
PEEKタイ
| 色 | 材質 | UL難燃グレード（主原料） | 常時使用温度範囲 |
|---|---|---|---|
| 薄ベージュ | ポリエーテルエーテルケトン (PEEK) | UL94V-0 | -55℃～+240℃ |
ふっ素樹脂に次ぐ耐薬品性を持ち、濃硫酸などの一部の薬品以外には侵されません。
耐放射線性、難燃性、耐摩耗性にも優れています。アウトガスの発生が少ないため、真空環境下でのアウトガス対策にも有効です。
使用原料の常時使用温度範囲(UL 温度指数：電気的温度指数（耐電圧）に従う） は-55℃～ +260℃となりますが、製品の使用用途と環境から、UL規格の「RTI Mech Str（機械的温度指数－衝撃なし）」に従い、-55℃～ +240℃と設定しております。

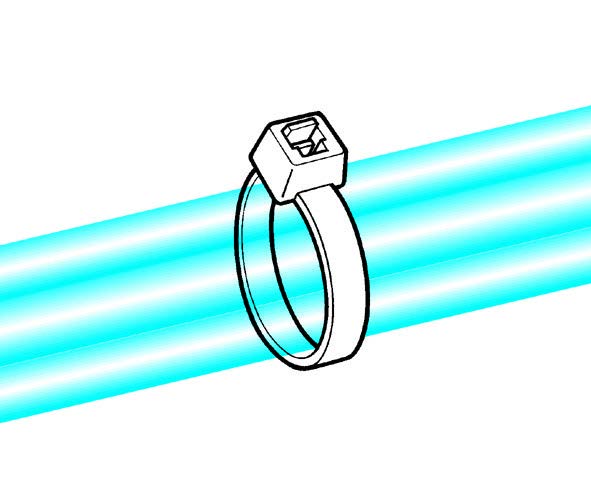

アウトサイドセレーションタイプ
セレーション＊2が外側にあるため、被覆の薄い電線にもご使用いただけます。
＊2：セレーションとは、ストラップ表面のギザギザ部分を指します。

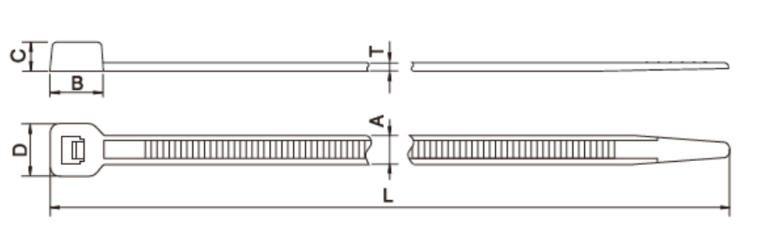

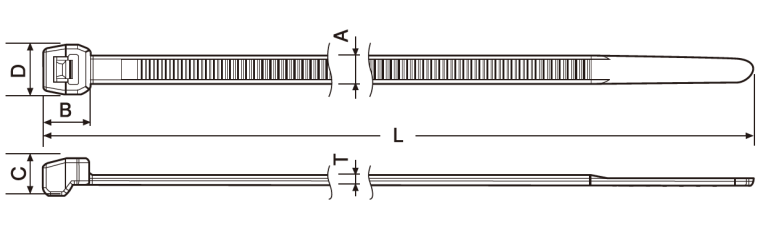

| Article-No. | 型番 | 結束径 φ(mm) |
寸法（mm） | ループ引張強度 (最小値) N(kgf) |
販売単位（本） | 適用工具 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | B | C | D | T | 袋 | ケース | |||||
| 118-00032 | PT2A | 4.0～35.0 | 145 | 3.4 | 5.7 | 4.5 | 6.1 | 1.2 | 230（22.94） | 100 | 1,000 | EVO7SP,MK8, EVO9SP,MK9, MK9RE-F |

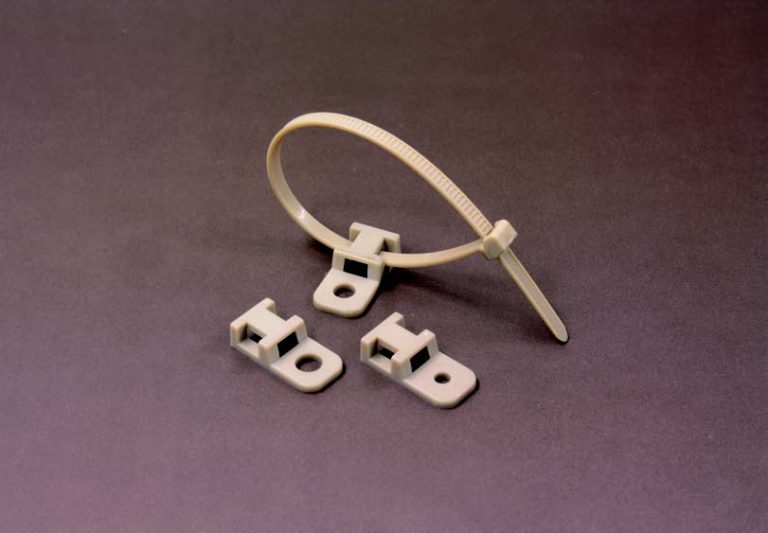

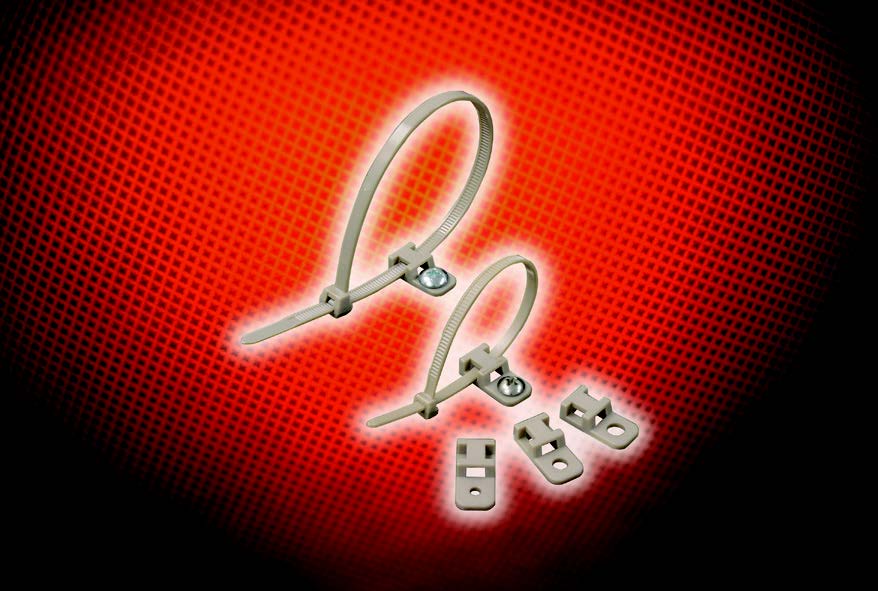

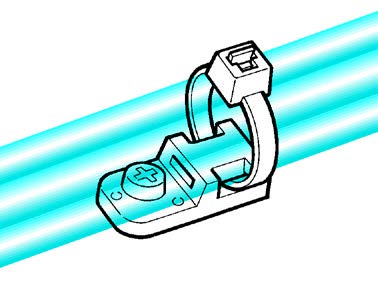

PEEK製 配線固定アクセサリ(アンカーマウント)
PEEKタイと併用できるアンカーマウントもご用意しております。
結束後、配線を固定しておきたい場合にご利用ください。

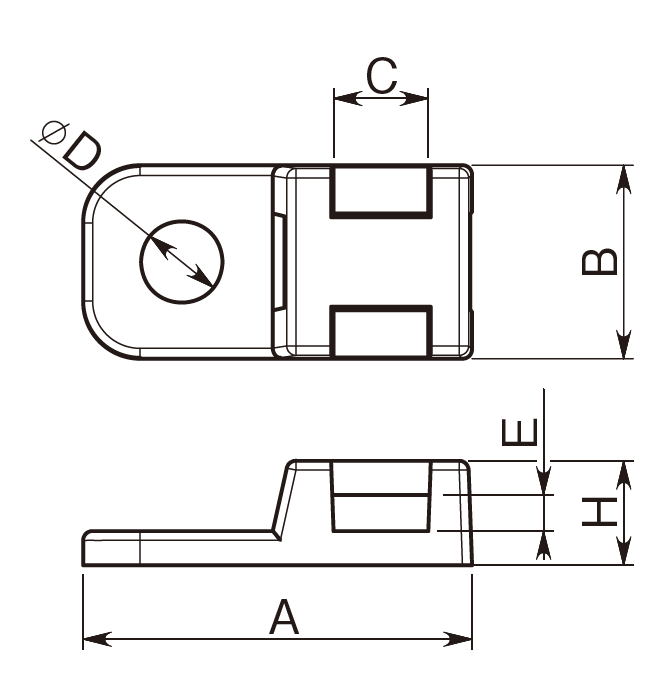

| Article-No. | 型番 | 寸法（mm） | 使用PEEKタイ | 適用ビス | 販売単位（本） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | ΦD | C | E | H | 袋 | ケース | ||||
| 151-00757 | CTAM1-PEEK | 20.5 | 10.2 | 4.3 | 5.0 | 1.9 | 5.5 | PT2A PT220 |
M4 | 100 | 5,000 |

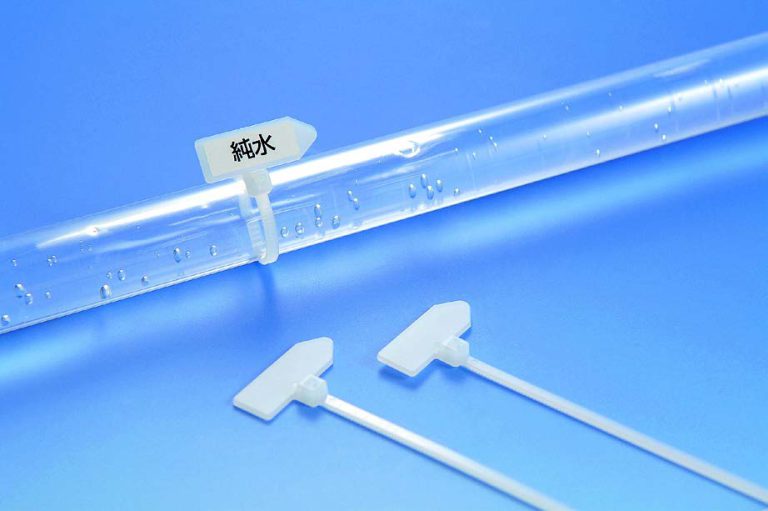

アロータイ
| 色 | 材質 | UL難燃グレード（主原料） | 常時使用温度範囲 |
|---|---|---|---|
| 乳白 | 66ナイロン | UL94V-2 | -40℃～+85℃ |

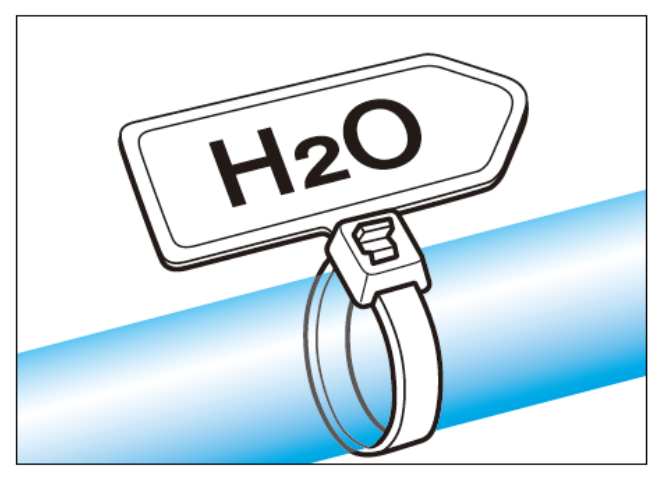

配管内の液体、気体の流動方向を示すタグ形状です。
※ タグ部への表示には、TABTAGラベルか、油性ペンなどをお使いください。マーキング受注も承ります。
意匠登録第1446351、1446352 号登録済

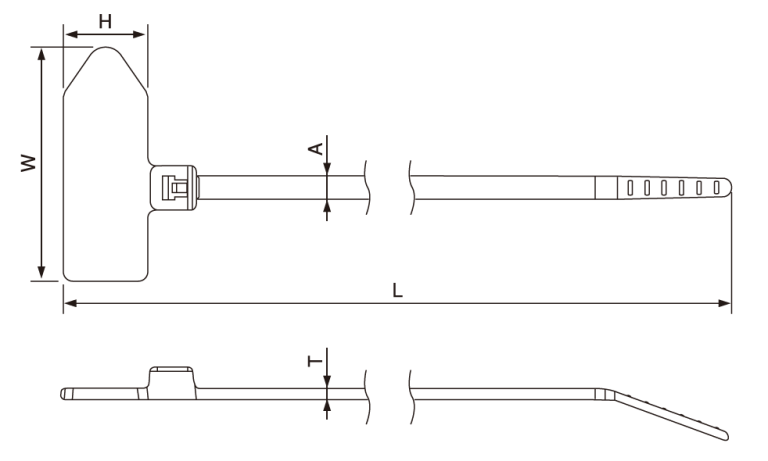

| Article-No. | 型番 | 結束径 φ(mm) |
寸法（mm） | ループ引張強度 (最小値) N(kgf) |
販売単位（本） | 適用工具 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | タグサイズH | タグサイズW | T | 袋 | ケース | |||||
| 111-01471 | IT18I-AW | 1.0～25.0 | 129 | 9.0 | 25.0 | 1.2 | 80（8.16） | 100 | 10,000 | EVO7SP,MK8, MK8-LT |
|

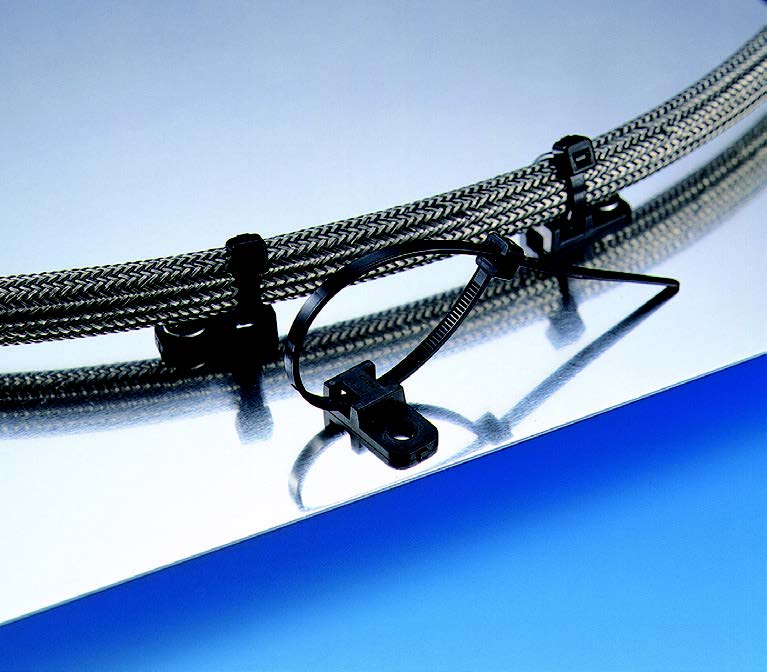

導電性インシュロック
| 色 | 材質 | 常時使用温度範囲 |
|---|---|---|
| 黒 | ポリプロピレン(導電性) | -40℃～+85℃ |
ポリプロピレンに導電性材料を加えているため、通常のポリプロピレンや66ナイロン製品と比較し、帯電を減らすことができます。静電気の帯電を防ぎ、チリや埃の付着の防止と、ESD＊対策効果があります。
＊：ESD(electro static discharge 静電気放電)：帯電した導電性の物体(例えば電子機器)が、ほかの導電性の物体に接触、あるいは接近する際に起こる放電現象。電子機器の誤動作や損傷などの問題を引き起こすことがある。
＜導電性レベル＞
静電気対策の材料は、抵抗値により、いくつかに分類されます。一般的に表面抵抗1012Ω以下のものが帯電防止、108Ω以下のものが静電気防止、104Ω以下のものが導電性に分類されます。
弊社製品の使用原料は、102Ω～103Ω程度（三菱化学アナリテック製ロレスターGPによる測定結果）の抵抗値を持ちます。

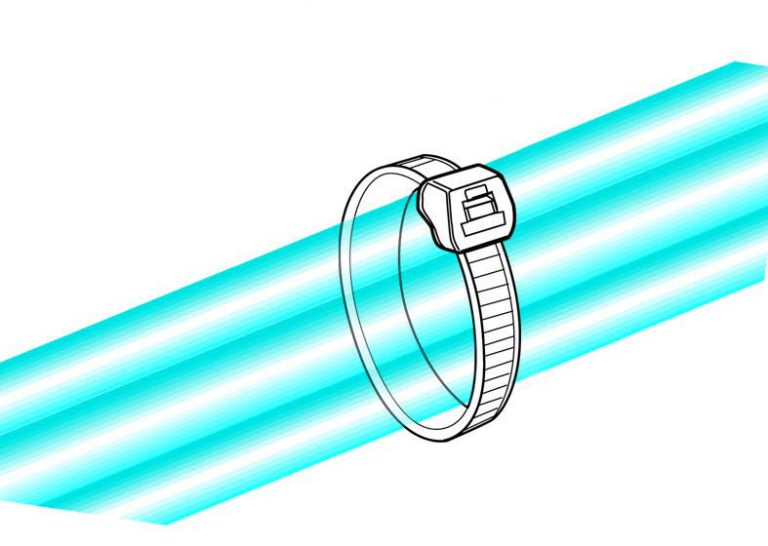

導電性インシュロックタイ
| Article-No. | 型番 | 結束径 φ(mm) |
寸法（mm） | ループ引張強度 (最小値) N(kgf) |
販売単位（本） | 適用工具 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | B | C | D | T | 袋 | ケース | |||||
| 111-00988 | T40S-NC | 7.0～37.0 | 151 | 3.5 | 6.4 | 6.5 | 1.2 | 110（11.22） | 100 | 10,000 | EVO7SP,MK8, MK8-LT |
|
※ ほかのサイズもラインアップしています。詳細は弊社ウェブサイトをご覧ください。

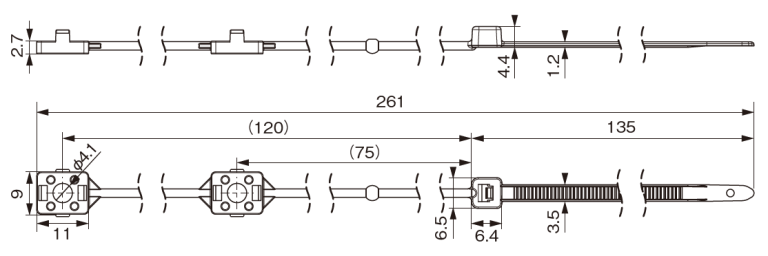

| Article-No. | 型番 | 結束径 φ(mm) |
適用ビス | ループ引張強度 (最小値) N(kgf) |
販売単位（本） | 適用工具 | |
|---|---|---|---|---|---|---|---|
| 袋 | ケース | ||||||
| 113-00068 | ESD135M | 7.0～30.0 | M3～M4 | 110（11.22） | 100 | 5,000 | EVO7SP,MK8, MK8-LT |

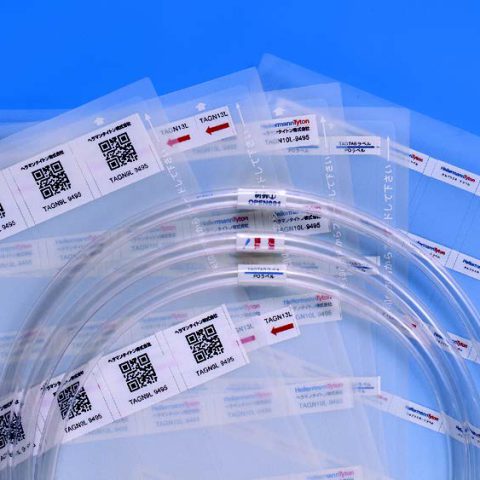

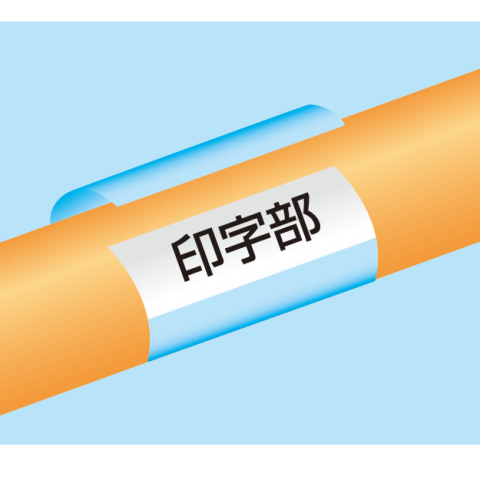

レーザープリンター用ラベル
印字部は透明ラミネートで覆われ、汚れや溶剤から印字内容を保護するセルフラミネートタイプです。レーザープリンターで簡単に印字できます。
柔らかい素材のため、ケーブルやチューブに巻きやすく、湾曲したケーブルにも安定した接着力を維持できます。また、耐薬品性、耐熱性、耐油性、防湿性に優れています。
- 材質：PBTフィルム
- 粘着剤：アクリル系
- 常時使用温度範囲：-40℃～ +135℃
- 使用環境：屋内使用
- 印字部色：白
- 厚み：70.0 μm
| Article-No. | 型番 | ケーブル適用 最大外径 φ(mm) |
寸法（mm） | 用紙サイズ | ラベル数/列 | ラベル数/行 | ラベル数/シート | 販売単位（ラベル数） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 印字部分A | 印字部分B | ラベル全長C | 袋 | 箱 | |||||||
| 594-00027 | TAGN10L-9495 | 6.3 | 24.4 | 11.9 | 33.8 | A4 | 7 | 8 | 56 | 1,008 | 10,080 |
※ ほかのサイズもラインアップしています。詳細は弊社ウェブサイトをご覧ください。

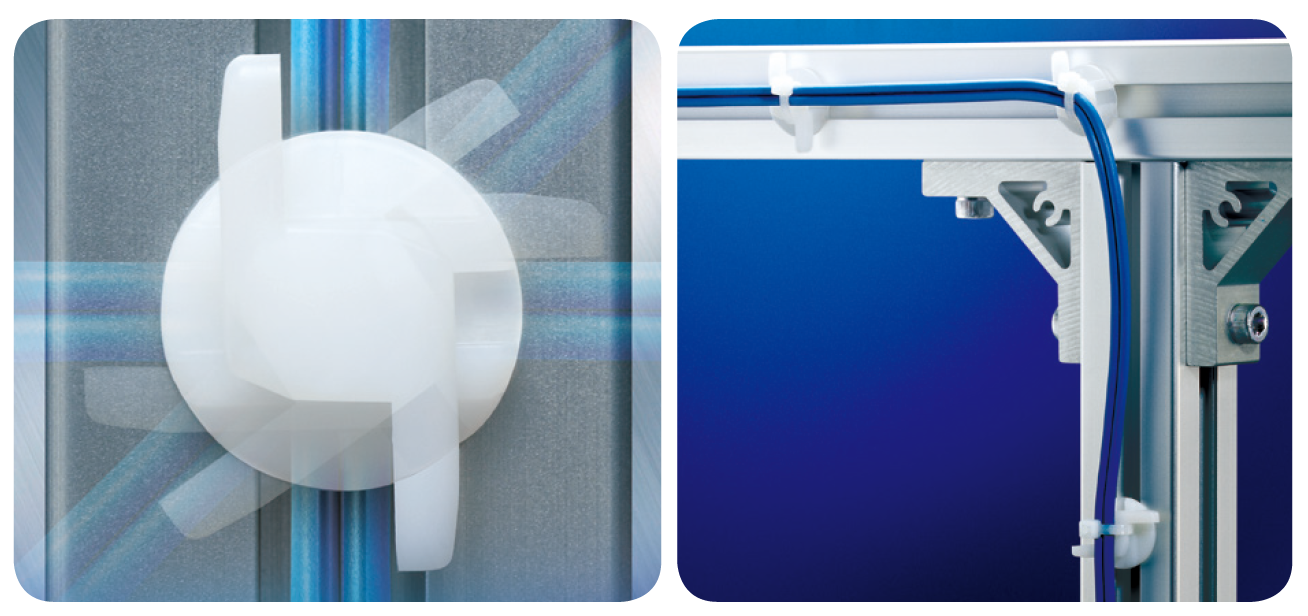

アルミフレーム用固定具
| 色 | 材質 | UL難燃グレード（主原料） | 常時使用温度範囲 |
|---|---|---|---|
| 乳白 | 66ナイロン | UL94V-2 | -40℃～+85℃ |
＊1： SUS株式会社、株式会社ミスミグループ本社、ボッシュ・レックスロス株式会社の商標あるいは商号です。
・意匠登録第1498221、1498222、1498223、1498224、1498225 号登録済
SUS、MISUMI、ボッシュ・レックスロス＊1用

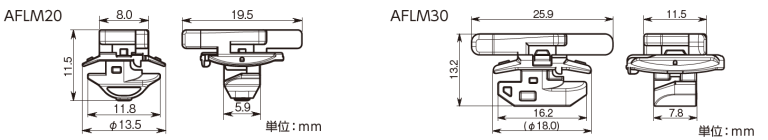

| Article-No. | 型番 | 適用アルミフレーム（mm） | 使用インシュロックタイ＊3 | 販売単位（本） | |||
|---|---|---|---|---|---|---|---|
| 板厚 | 溝幅（スロット） | 外形寸法（参考） | 袋 | ケース | |||
| 151-01065 | AFLM20 | 1.5～2.0mm | 6.0mm | 20mm角 | T18～T30タイプ（タイ幅3.6mmまで） | 100 | 5,000 |
| 151-01232 | AFLM30 | 2.0～2.2mm | 8.0mm | 30mm角 | T18～T60タイプ（タイ幅4.8mmまで） | 100 | 5,000 |
＊2： 板厚と溝幅（スロット）が適合していれば、上記以外のフレームでも取り付け可能な場合がございます。
＊3：インシュロックタイは別売りです。
※ ほかのサイズもラインアップしています。詳細は弊社ウェブサイトをご覧ください。
ヘララップ
| 色 | 材質 | 常時使用温度範囲 |
|---|---|---|
| 乳白 | ポリエチレン | -40℃～+85℃ |

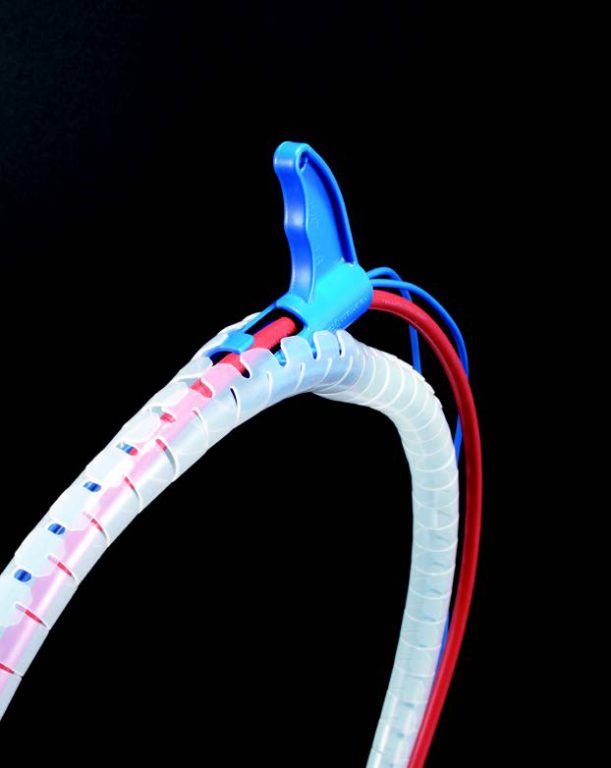

ヘララップは専用工具｢HAT｣を使用して、簡単に、素早く、電線やケーブルなどに取り付けることができる配線結束・保護用チューブです。スパイラルチューブのように巻き付ける必要がないため作業性が大幅に向上します。また既設電線への後付けも容易です。分岐用の穴が設けられ、必要な位置で簡単に電線を分岐できます。専用工具は同梱されているため、開梱後すぐにお使いいただけます。

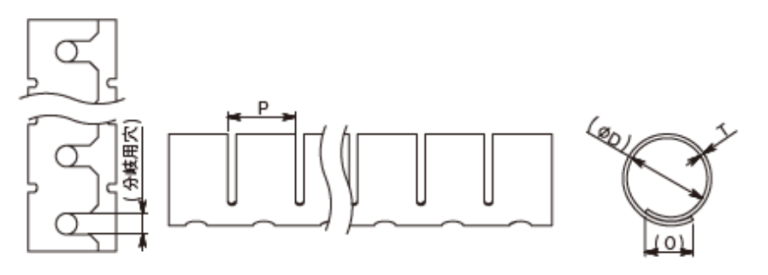

| Article-No. | 型番 | 結束径 （最大値） φ(mm) |
寸法（mm） | 適用工具 | 販売単位（m/巻） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦD（参考値） | T | P | O（参考値） | 分岐用穴（参考値） | |||||
| 161-50001 | HWPE8 | 9.0 | （8.0） | 0.8 | 10.0 | （5.0） | （2.0） | HAT8 | 25 専用工具(HAT) 1個入り |
※ ほかのサイズもラインアップしています。詳細は弊社ウェブサイトをご覧ください。
