鉄道車両向け海外規格配線ソリューション

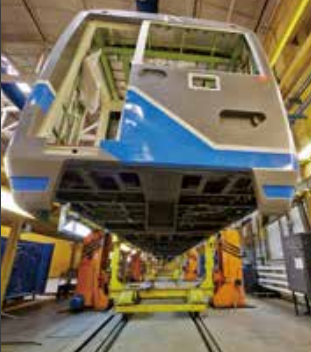

鉄道車両における火災安全規格のガイドラインとして、欧州では統一規格 EN45545-2が、北米では全米防火協会規格 NFPA130が適用されています。
EN45545-2や NFPA130は欧州・北米以外の地域でも適用されることがあり、こうした規格に適合することは大きな意味を持ちます。ヘラマンタイトンでは、国内要求である鉄道車両用材料燃焼性試験への適合はもちろんのこと、欧州統一規格 EN45545-2及び全米防火協会規格 NFPA130に適合した様々な配線ソリューション製品をご提供します。
各種規格適合掲載製品一覧
| 製品カテゴリ | 製品名 | EN45545-2適合レベル | NFPA130 | 車材燃試 難燃性 |
|
|---|---|---|---|---|---|
| R22 | R23 | ||||
| 結束バンド | Zタイ(標準グレード) | HL2 | HL3 | 適合 | 適合 |
| Zタイ(耐熱・耐候グレード) | HL1 | HL2 | 適合 | 適合 | |
| 固定アクセサリ | ファーツリーマウント(耐熱・耐候グレード) | HL1 | HL2 | 適合 | 適合 |
| エッジクリップ(耐熱グレード) | HL1 | HL2 | 適合 | 適合 | |
| ハット型ケーブルサポート(耐熱・耐候グレード) | HL1 | HL2 | 適合 | 適合 | |
| L字型ケーブルサポート(耐熱・耐候グレード) | HL1 | HL2 | 適合 | 適合 | |
| 電線保護アクセサリ | ヘラゲイン(標準グレード) | HL2 | HL2 | ― | 適合 |
| ヘラゲイン(難燃グレード) | ― | ― | 適合 | 適合 | |
| ヘラゲインTI(難燃グレード) | HL3 | HL3 | ― | 適合 | |
| 保護・絶縁 | 熱収縮チューブTU28(標準グレード) | HL3 | HL3 | ― | 適合 |
※適合製品は当カタログ掲載製品に限ります。
EN45545-2では鉄道車両に使用される材料及び部材の火災挙動に対する要求をカテゴリごとにクラス分けしており、それぞれの要求は以下のように定義されています。危険度分類HL(ハザードレベル )は 3段階に分かれており、HL3が最も厳しく、より高い性能レベルに分類されることは、火災挙動に対する特性がより優れていることを意味します。
| 試験方法 | パラメータ・単位 | 要求 | 危険度分類 | |||
|---|---|---|---|---|---|---|
| HL1 | HL2 | HL3 | ||||
| ISO 4589-2 | 酸素指数 | IO (%) | R22/R23 | ≧28 | ≧28 | ≧32 |
| ISO 5659-2: 25kW/m2 | 発煙濃度 | Ds max | R22 | ≦600 | ≦300 | ≦150 |
| R23 | ― | ≦600 | ≦300 | |||
| NF X 70-100-1 600℃ NF X 70-100-2 |
毒性指数 | CITNLP | R22 | ≦1.2 | ≦0.9 | ≦0.75 |
| R23 | ― | ≦1.8 | ≦1.5 | |||
また、NFPA130でも同様に、鉄道車両に使用される材料及び部材の燃焼特性を評価する試験が要求されており、以下のような評価基準が設定されています。
| 試験方法 | パラメータ | 基準値 | |
|---|---|---|---|
| ASTM E162 | 火炎伝播指数 | Is | ≦35 |
| ASTM E662 | 発煙濃度 | Ds (4.0) | ≦200 |
| BSS7239* | 有毒ガス | CO | ≦3,500ppm |
| HF | ≦200ppm | ||
| HCl | ≦500ppm | ||
| HCN | ≦150ppm | ||
| SO2 | ≦100ppm | ||
| NO2 | ≦100ppm | ||
＊：NFPA130に記載はないが要求されることが多い試験方法

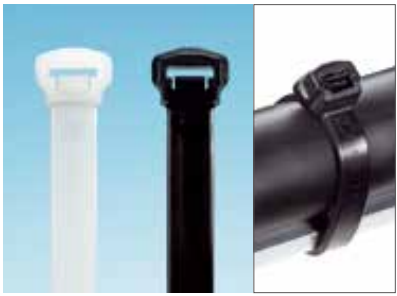

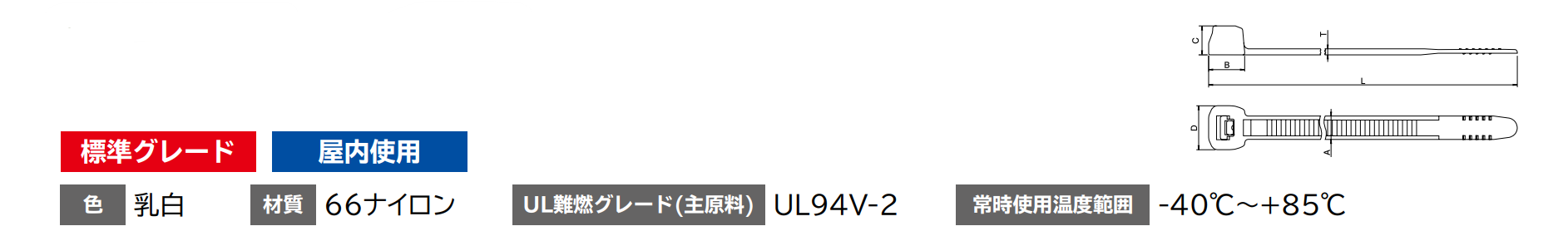

結束バンド Zタイ®
Z タイは優れた耐振動性と耐衝撃性、機械的強度を持ち合せたプラスチック一体成形品です。
ストラップをヘッドに入れる際の挿入抵抗が低く、作業性に優れています。弊社で行った振動試験、落下衝撃試験においても、高い強度を持つことが確認されました。モーター周り、工作機械、製造機械や鉄道車両、自動車、船舶など、振動が多く発生する環境での結束に最適です。
規格
- 欧州統一規格(EN45545-2)適合
標準グレード：HL2(要求R22)、HL3(要求R23)

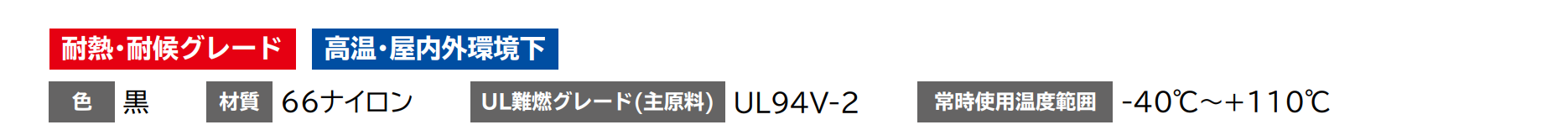

耐熱・耐候グレード：HL1(要求R22)、HL2(要求R23) - 全米防火協会(NFPA130)適合
Zタイの特長

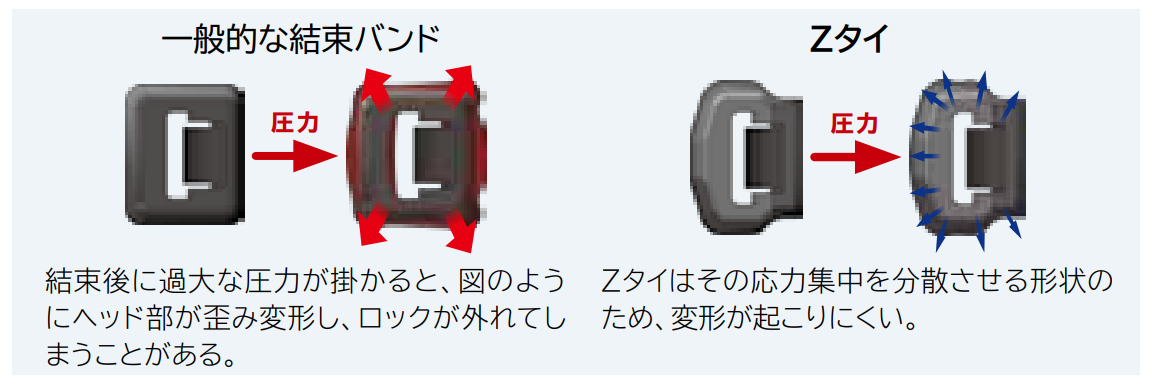

特長1 多角形のヘッドが強さの秘密
ヘッドを多角形にすることで、ヘッドに掛かる応力(内圧)を分散させ、衝撃や振動に強く、さらにループ強度も向上しています。

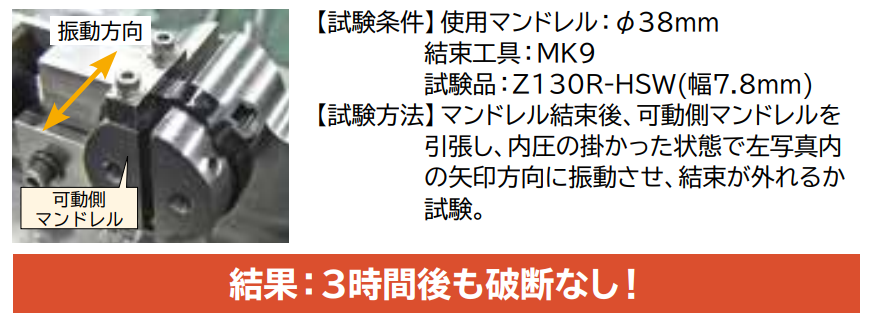

特長2 振動に強い（振動試験結果）

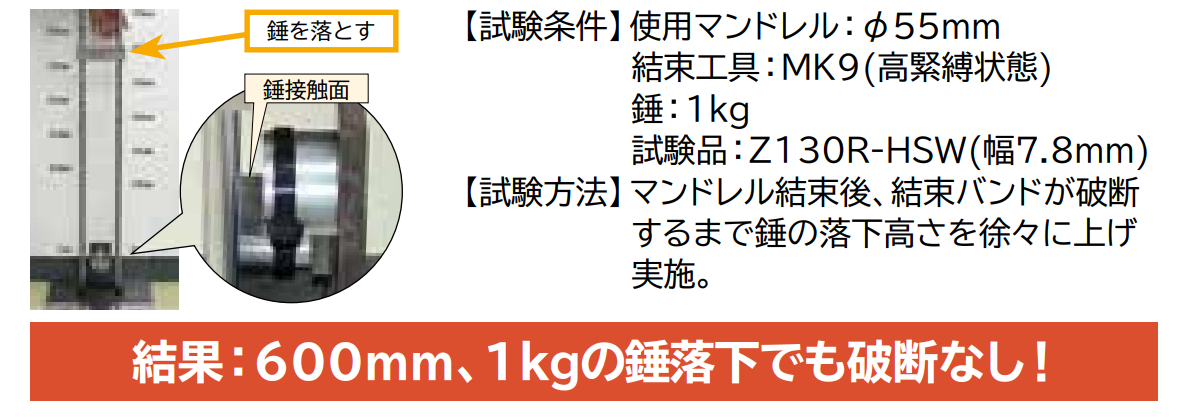

特長3 衝撃に強い（落下衝撃試験結果）

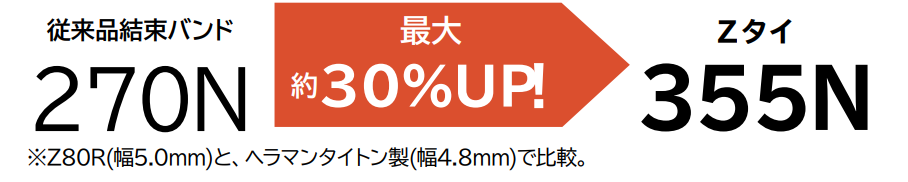

特長4 ループ引張強度（規格値）
| Article-No. | 型番＊ | 結束径 φ(mm) |
寸法(mm) | ループ引張強度 (最小値) N (kgf) |
販売単位(本) | 適用工具 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | B | C | D | T | 袋 | ケース | |||||
| 107-00009 | Z20R | 1.0～22.0 | 101 | 2.7 | 4.7 | 3.5 | 5.2 | 1.0 | 90 (9.18) | 1,000 | 50,000 | EVO7SP,MK8 |
| 107-00013 | Z20R-100 | 1.0～22.0 | 101 | 2.7 | 4.7 | 3.5 | 5.2 | 1.0 | 90 (9.18) | 100 | 30,000 | EVO7SP,MK8 |
| 107-00007 | Z40R | 1.0～36.0 | 151 | 3.7 | 6.0 | 4.7 | 7.2 | 1.1 | 180 (18.36) | 100 | 20,000 | EVO7SP,MK8,EVO9SP |
| 107-00003 | Z80R | 1.5～50.0 | 200 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355 (36.22) | 100 | 10,000 | EVO7SP,MK8,EVO9SP |
| 107-00005 | Z80I | 1.5～80.0 | 301 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355 (36.22) | 100 | 5,000 | EVO7SP,MK8,EVO9SP |
| 107-00011 | Z80L | 3.0～110 | 400 | 5.2 | 7.7 | 6.0 | 9.6 | 1.4 | 355 (36.22) | 100 | 5,000 | EVO9SP |
| 107-00001 | Z130R | 3.0～105 | 402 | 7.8 | 9.5 | 7.0 | 13.0 | 1.6 | 580 (59.18) | 100 | 2,000 | EVO9SP,MK11,MK15 |
| Article-No. | 型番＊ | 結束径 φ(mm) |
寸法(mm) | ループ引張強度 (最小値) N (kgf) |
販売単位(本) | 適用工具 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長L | 幅A | B | C | D | T | 袋 | ケース | |||||
| 107-00010 | Z20R-HSW | 1.0～22.0 | 101 | 2.7 | 4.7 | 3.5 | 5.2 | 1.0 | 90 (9.18) | 1,000 | 50,000 | EVO7SP,MK8 |
| 107-00014 | Z20R-HSW-100 | 1.0～22.0 | 101 | 2.7 | 4.7 | 3.5 | 5.2 | 1.0 | 90 (9.18) | 100 | 30,000 | EVO7SP,MK8 |
| 107-00008 | Z40R-HSW | 1.0～36.0 | 151 | 3.7 | 6.0 | 4.7 | 7.2 | 1.1 | 180 (18.36) | 100 | 20,000 | EVO7SP,MK8,EVO9SP |
| 107-00004 | Z80R-HSW | 1.5～50.0 | 200 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355 (36.22) | 100 | 10,000 | EVO7SP,MK8,EVO9SP |
| 107-00006 | Z80I-HSW | 1.5～80.0 | 301 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355 (36.22) | 100 | 5,000 | EVO7SP,MK8,EVO9SP |
| 107-00012 | Z80L-HSW | 3.0～110 | 400 | 5.2 | 7.7 | 6.0 | 9.6 | 1.4 | 355 (36.22) | 100 | 5,000 | EVO9SP |
| 107-00002 | Z130R-HSW | 3.0～105 | 402 | 7.8 | 9.5 | 7.0 | 13.0 | 1.6 | 580 (59.18) | 100 | 2,000 | EVO9SP,MK11,MK15 |
＊：「Z20R-100」、「Z20R-HSW-100」の“-100“は梱包コードを表しています。
固定アクセサリ

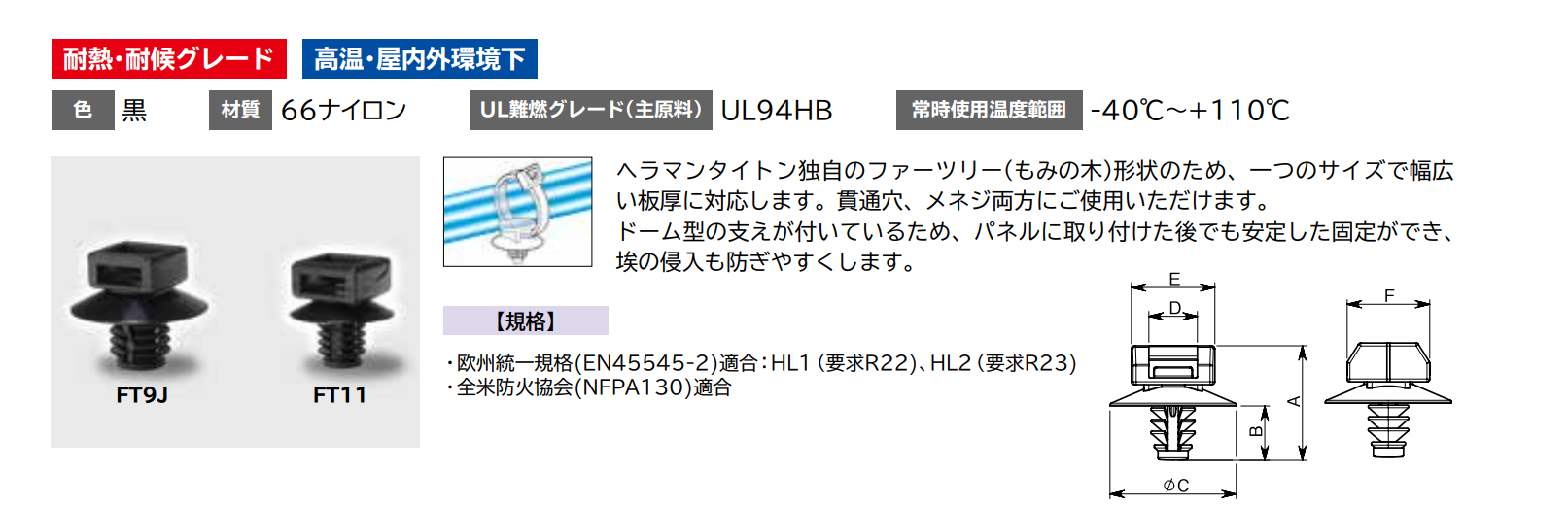

ファーツリーマウント®
| Article-No. | 型番 | 寸法(mm) | 取付板厚 (mm) |
取付穴径 φ(mm) |
使用インシュロックタイ | 適用 メネジ |
販売単位（個） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B (参考値) | φC (参考値) | D | E | F | 袋 | ケース | ||||||
| 151-02658 | FT9J | 18.5 | (9.4) | (21.0) | 7.9 | 12.0 | 11.0 | 1.3～4.5 | 8.5～8.9 | T50タイプ～T120タイプ | M10 | 100 | 5000 |
| 151-00575 | FT11 | 16.5 | 8.2 | 16.0 | 7.9 | 12.0 | 11.0 | 0.8～4.5 | 6.5～7.0 | T120タイプまで | M8 | 100 | 10,000 |

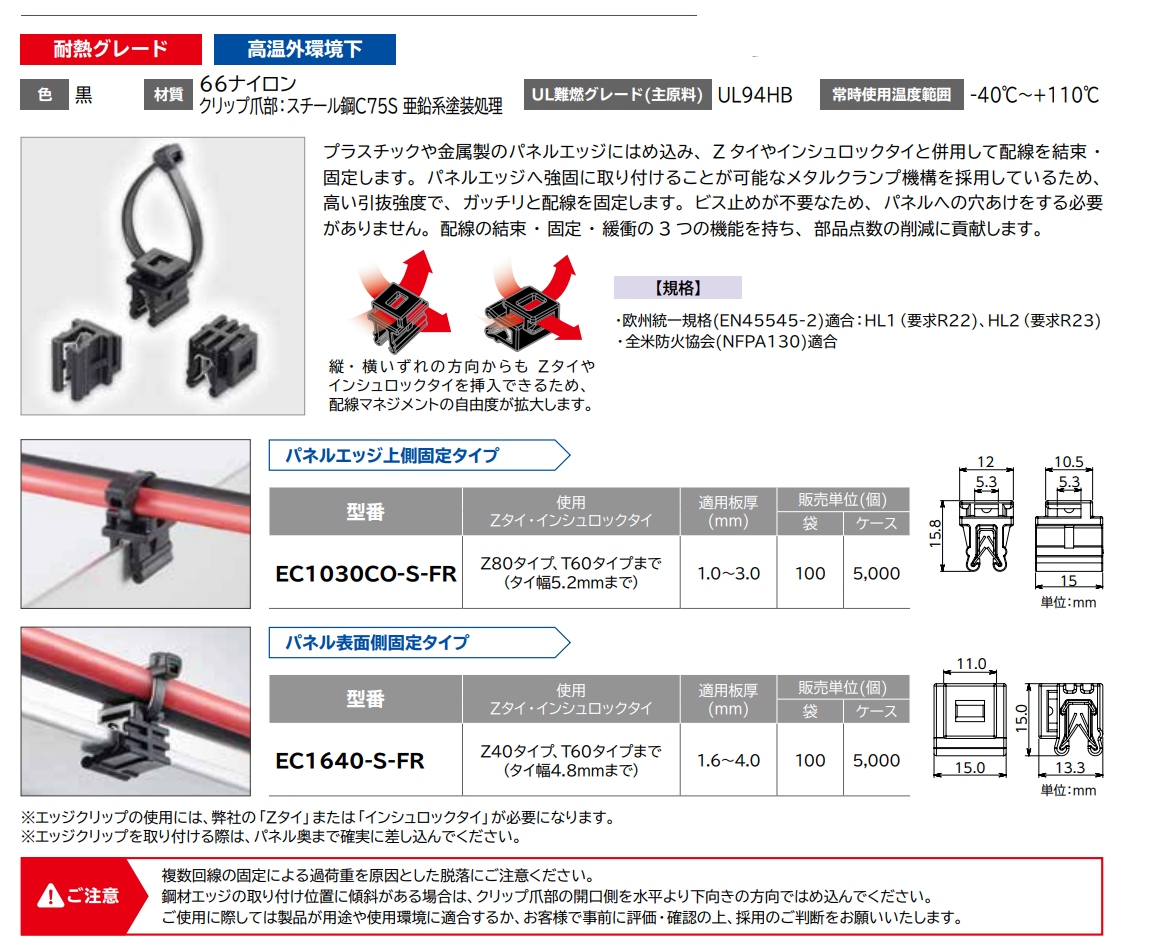

エッジクリップ®

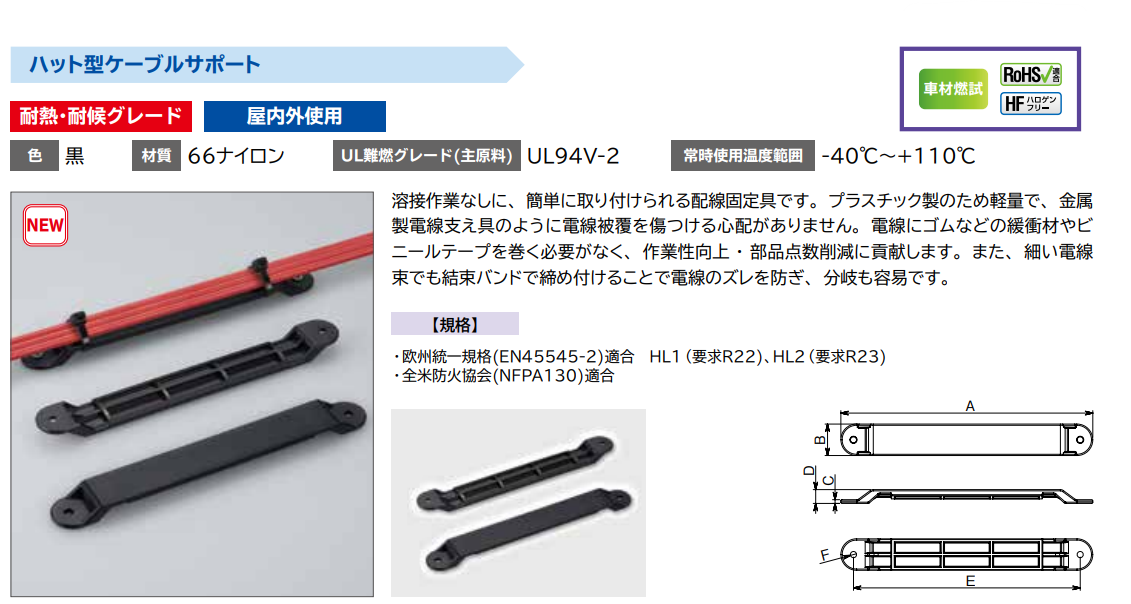

ケーブルサポート

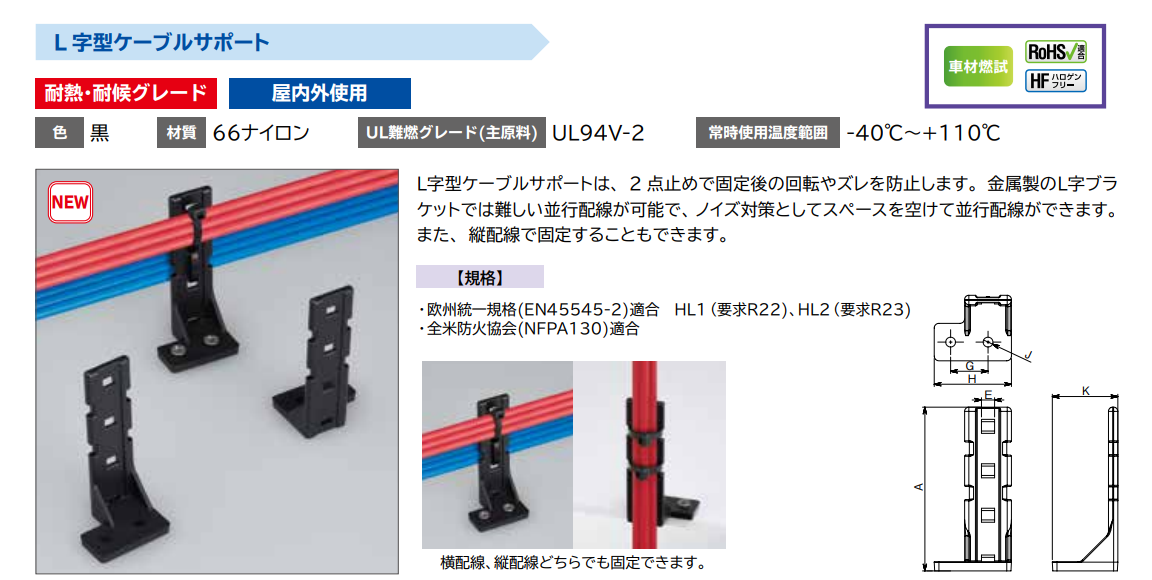

| Article-No. | 型番 | 寸法(mm) | 適用ビス＊ | 適用リベット φ(mm) |
販売単位（個） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 全長A | 幅B | C | D | E | F | 袋 | ケース | ||||
| 151-03295 | HCS2025L | 200 | 25.0 | 3.0 | 11.0 | 180 | φ4.9 | M4 | φ4.8 | 25 | 500 |
| Article-No. | 型番 | 寸法(mm) | 適用ビス＊ | 適用リベット φ(mm) |
使用インシュロックタイ | 販売単位（個） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | G | H | J | K | 袋 | ケース | |||||
| 151-03367 | LCS3HM4 | 70.0 | 16.0 | 33.0 | φ4.2 | 28.0 | M4 | φ4.0 | T60タイプまで Z80タイプまで |
25 | 1,000 |
電線保護アクセサリ

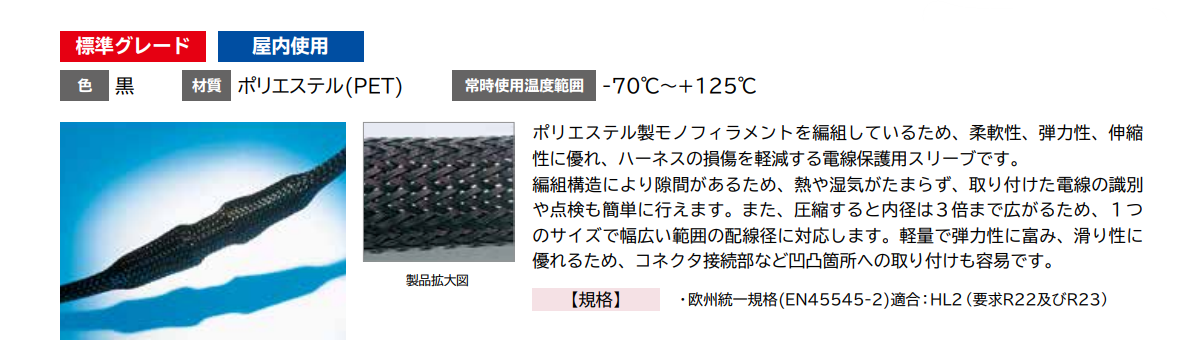

ヘラゲイン®

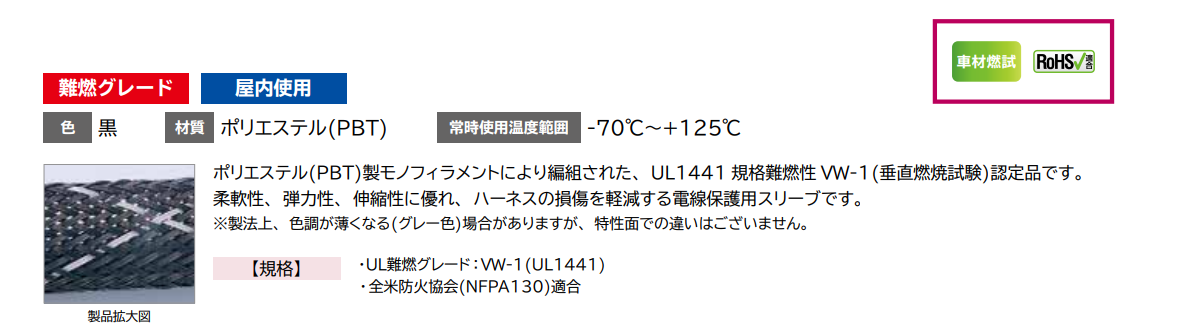

| Article-No. | 型番 | 折径幅 (mm) |
適用サイズ φ(mm) | 販売単位 (ｍ/巻) |
|---|---|---|---|---|
| 170-00030 | HEGPX03 | 4.0 | 2.4～6.4 | 200 |
| 170-00060 | HEGPX06 | 8.0 | 3.2～9.5 | 200 |
| 170-00090 | HEGPX09 | 12.0 | 4.7～15.9 | 100 |
| 170-00120 | HEGPX12 | 16.0 | 6.4～19.1 | 100 |
| 170-00200 | HEGPX20 | 24.0 | 12.7～31.8 | 100 |
| 170-00300 | HEGPX30 | 40.0 | 19.1～44.5 | 50 |
| 170-00400 | HEGPX40 | 56.0 | 31.8～69.8 | 50 |
| 170-00500 | HEGPX50 | 64.0 | 38.1～76.2 | 50 |
| Article-No. | 型番 | 折径幅 (mm) |
適用サイズ φ(mm) | 販売単位 (ｍ/巻) |
|---|---|---|---|---|
| 170-50030 | HEGPV0X03 | 4.0 | 2.4～6.4 | 200 |
| 170-50060 | HEGPV0X06 | 8.0 | 3.2～9.5 | 200 |
| 170-50090 | HEGPV0X09 | 12.0 | 4.7～15.9 | 100 |
| 170-50120 | HEGPV0X12 | 16.0 | 6.4～19.1 | 100 |
| 170-50200 | HEGPV0X20 | 24.0 | 12.7～31.8 | 100 |
| 170-50300 | HEGPV0X30 | 40.0 | 19.1～44.5 | 50 |
| 170-50400 | HEGPV0X40 | 56.0 | 31.8～69.8 | 50 |
| 170-50500 | HEGPV0X50 | 64.0 | 38.1～76.2 | 50 |

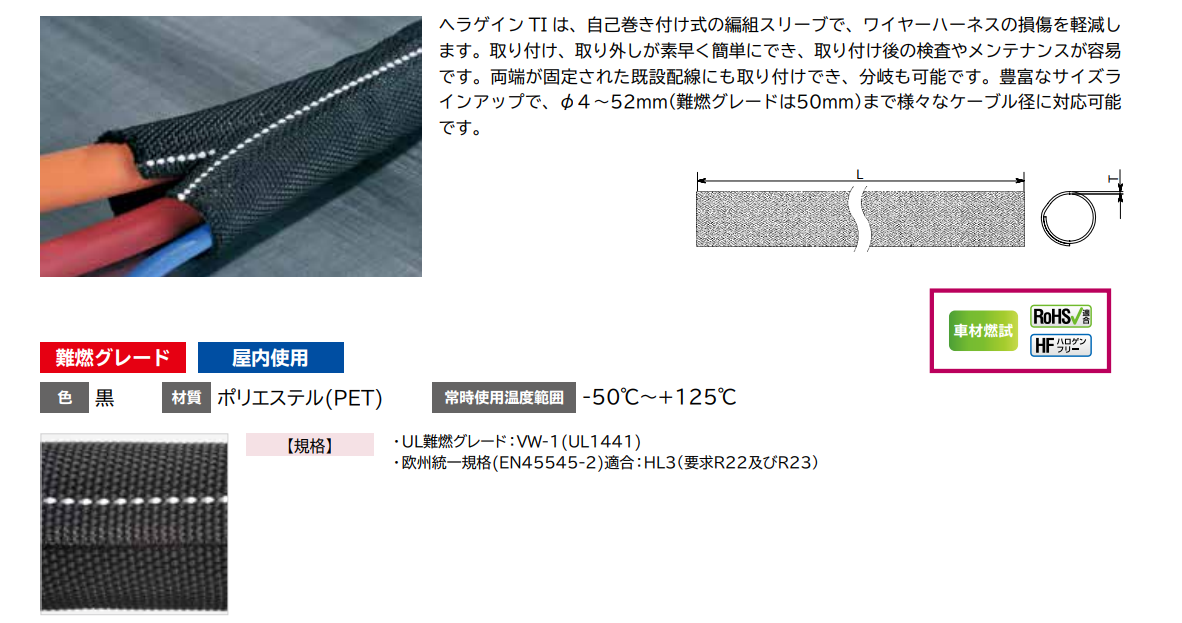

ヘラゲイン®TI
| Article-No. | 型番 | 適用サイズ φ(mm) | T(mm) | 全長L(m／巻) | 販売単位（巻） |
|---|---|---|---|---|---|
| 170-01100 | TWIST-IN-FR05 | 4.0～5.0 | 0.9 | 150 | 1 |
| 170-01101 | TWIST-IN-FR08 | 5.0～8.0 | 100 | ||
| 170-01102 | TWIST-IN-FR13 | 10.0～13.0 | 50 | ||
| 170-01104 | TWIST-IN-FR19 | 16.0～19.0 | 25 | ||
| 170-01105 | TWIST-IN-FR25 | 19.0～25.0 | 25 | ||
| 170-01106 | TWIST-IN-FR29 | 25.0～29.0 | 15 | ||
| 170-01107 | TWIST-IN-FR32 | 29.0～32.0 | 15 | ||
| 170-01108 | TWIST-IN-FR38 | 32.0～38.0 | 15 | ||
| 170-01109 | TWIST-IN-FR50 | 38.0～50.0 | 15 |
保護・絶縁

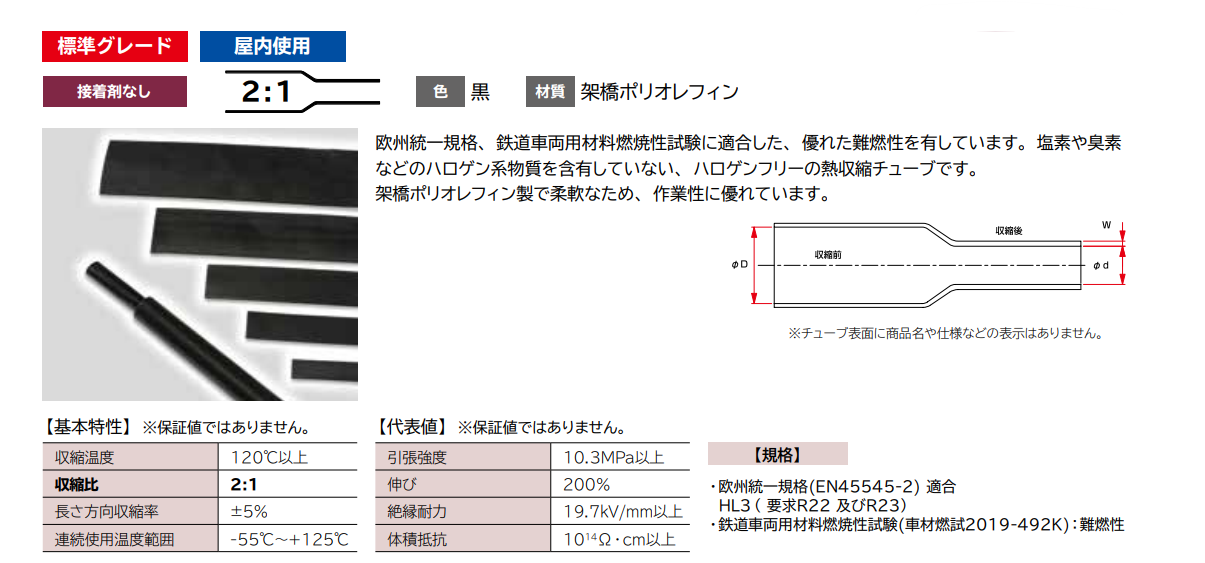

TU28シリーズ
| Article-No. | 型番 | 内径(mm) | 適用電線 サイズの目安 φ(mm) |
厚み(mm) | チューブの形状 | 販売単位 収縮前 （m） |
|
|---|---|---|---|---|---|---|---|
| 収縮前 ΦD |
収縮後(最大) Φd |
収縮後W (最小値) |
|||||
| 300-06001 | TU28-2.4/1.2-BK | 2.59 | 1.20 | 1.4～2.1 | 0.49 | 円形 | 販売単位は お問合せください |
| 300-06002 | TU28-3.2/1.6-BK | 3.41 | 1.60 | 1.9～2.8 | 0.51 | 円形 | |
| 300-06003 | TU28-4.8/2.4-BK | 5.01 | 2.40 | 2.8～4.3 | 0.54 | 円形 | |
| 300-06004 | TU28-6.4/3.2-BK | 6.64 | 3.20 | 3.8～5.7 | 0.56 | フラット | |
| 300-06005 | TU28-9.5/4.8-BK | 9.88 | 4.80 | 5.7～8.5 | 0.59 | フラット | |
| 300-06006 | TU28-12.7/6.4-BK | 13.14 | 6.40 | 7.6～11.4 | 0.60 | フラット | |
| 300-06007 | TU28-19.1/9.5-BK | 19.70 | 9.60 | 11.4～17.1 | 0.62 | フラット | |
| 300-06008 | TU28-25.4/12.7-BK | 26.25 | 12.70 | 15.2～22.8 | 0.63 | フラット | |
| 300-06009 | TU28-38.1/19.1-BK | 39.29 | 19.10 | 22.9～34.3 | 0.64 | フラット | |
| 300-06010 | TU28-50.8/25.4-BK | 52.44 | 25.40 | 30.4～45.7 | 0.64 | フラット | |
