新製品 TE Connectivity Japan

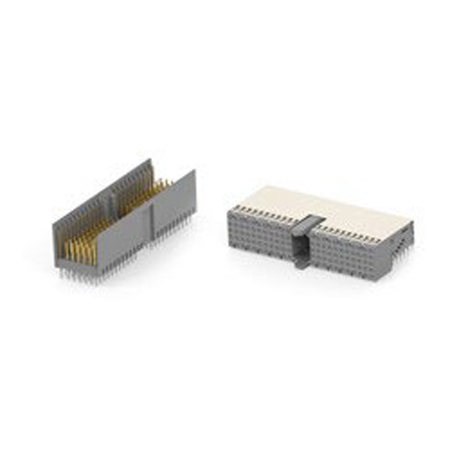

Z-PACK 2MM HARD METRIC(HM)EYE OF NEEDLE(EON)コネクタ
Z-PACK 2MM HARD METRIC(HM)EYE OF NEEDLE(EON)コネクタ
- CompactPCIExpressに対応
- 堅牢なデザインと品質
- 廉価な信号伝送コネクタ
当社の新しいZ-PACK 2mm Hard Metric (HM) Eye of Needle (EON)アクションピン・コネクタは、電気通信、コンピュータ、計装アプリケーションの現在および将来のニーズに対応し、廉価な価格で優れた電気・機械特性、よりコスト効率の高いトータル設計のために、より薄い実装基板をご使用いただける設計となっております。
アプリケーション
- 医療用画像処理装置
- 電力系統のリレー保護
- 高速鉄道システム
ターゲット・マーケット
- インダストリアルオートメーション&コントロール
- テレコミュニケーション
- 試験及び計測器
電気的特性
- 最大電圧:750V r.m.s contact-to-contact
- 最大電流:1.5A(70℃)/コンタクト
- 接触抵抗 最大20m
材料
- コンタクト: 銅合金; 金めっき
- コネクタハウジング:UL 94V-0
規格及び仕様
- 製品規格: 108-19082
- 取付適用規格: 114-160149
- IEC 61076-4-101
- CompactPCIExpressに対応するコネクタ仕様
主な利点
- 新しいZ-PACK 2mm Hard Metric (HM) Eye of Needle (EON) コネクタのリリースにより、Z-PACK HM-Zd, Z-PACK 2mm eHM, UPMなど、 CompactPCI Express仕様に対応した幅広いコネクターポートフォリオを提供可能。
- 新しいZ-PACK 2mm Hard Metric (HM) Eye of Needle(EON) コネクタは、CompactPCI Express仕様とIEC 61076-101に準拠し、優れた電気的および機械的性能を提供。
- アクションピンポストとEONの2種類の接点が選択可能
- TEの完全自動化されたアセンブリラインにより、生産リードタイムの短縮に貢献し、競合他社に対する顧客のサプライチェーンプランニングをサポート。
- 熱可塑性樹脂製ハウジングにより、-55℃~125℃の使用温度範囲を実現
- ホットスワップ機能、キーイング機能
機械的特性
- 機械的な寸法は顧客図面で提供
- 挿抜回数:250回
