MICRO MATE-N-LOK コネクタ

クイック リファレンス ガイド

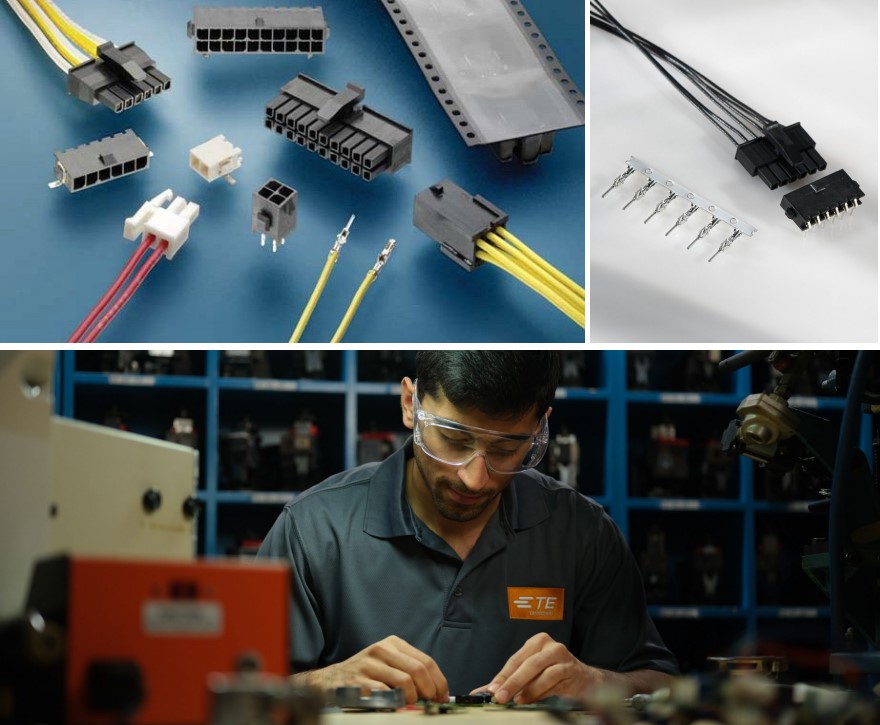

Micro MATE-N-LOK 3mmコネクタは、3mmピッチ、定格電流最大5Aのコンタクトを備えた電線対電線と電線対基板接続を提供します。1列および2列のどちらの構成も使用可能です。クリンプ、スナップインピンおよびリセプタクルコンタクトは、絶縁被覆外径最大2.79mm、AWG30～18(0.05～0.9mm2)を結線するのに使用されます。プラグとリセプタクルハウジングは、電線対電線と電線対パネルの構成を可能にし、ヘッダアセンブリは、垂直およびライトアングル構成の電線対基板接続を提供します。多層基板実装オプション付きでスルーホールおよびサーフェスマウントの各構成が用意されています。

特徴と利点

• 電線対電線および電線対基板、ピンおよびリセプタクルのコネクタ
• コンタクトは 3 mm ピッチで、連鎖状またはバラ状で供給可能
• パネル取付またはフリーハンギングを提供可能
• 信頼性向上のためのデュアル ビーム リセプタクル コンタクト設計
• 基板実装 ピンヘッダアセンブリは、垂直および水平型、サーフェス マウント（表面実装）の
• いずれかで入手可能
• 低背型設計 (<4.7 mm) でご用意
• ディスクリート ワイヤ インターコネクトは、2 ~12 極1 列および 2 ~ 24 極2 列でご用意
• コンタクトは幅広い電線サイズに対応 AWG18~30に対応
• UL、CSA および VDE 認証

アプリケーション

• 生活家電
• 照明機器
• FA（ファクトリー オートメーション）
• データ ストレージ
• ゲーム機
• 自動販売機
• ガレージ ドア
• セキュリティ システム

以下の質問は、必要な製品をより良く選択するために役立ちます:

1. アプリケーションの電流要件と電圧要件は何ですか?
   Micro MATE-N-LOK 3mmコネクタは、最大定格電流1極あたり5Aで、定格電圧250VAC/DCです。
2. ワイヤタイプとワイヤサイズの要件は何ですか?
   Micro MATE-N-LOK 3mmピッチコネクタのコンタクトは、最大絶縁被覆外径2.79mmで、AWG22~18(0.3~0.9)、AWG24~20(0.2~0.6)およびAWG30~26(0.05~0.15)ワイヤでの使用が認められています。
3. 極数は何極ですか?
   Micro MATE-N-LOK 3mmピッチコネクタは、3.0mmピッチで2~12極の1列構成と2~24極2列構成でご用意しています。
4. 使用温度要件は何ですか?
   Micro-MATE-N-LOK 3mmピッチコネクタの最大使用温度は105°Cです。使用温度に関する詳細については、製品規格108-1836参照してください。
5. ヘッダとハウジングにはどんなパッケージングタイプがありますか?
   Micro MATE-N-LOK 3mmピッチコネクタは、サーフェスマウントヘッダ用にテープとリールパッケージング、スルーホールヘッダ用にトレイパッケージング、すべてのリセプタクルとプラグハウジング用にバルクパッケージングを提供しています。
6. 低背型リセプタクルハウジングを選択するメリットは何ですか?
   Micro MATE-N-LOK 3mmピッチコネクタには、最低高さ要件を満たすのに必要なアプリケーションとして、低背型リセプタクルハウジングがあります。この低背型設計は、わずか4.7mmの嵌合高さで黒色またはナチュラル色があり、2、3、4極をご用意しています。
7. AWG18選択回路リセプタクルハウジングを使用するメリットは何ですか?
   Micro MATE-N-LOK 3mmピッチコネクタは低電圧照明用途向けに、特殊なAWG18電線対基板選択回路ハウジングをご提供できます。2、3、4、5、6極のハウジングの選択回路で、AWG18UL1007 ワイヤに適合するように設計されたこの製品は、低電圧の従来型照明や固体照明に必要とされる長いワイヤ線のミリボルト降下を最小限に抑えるのに理想的です。
