新製品 TE Connectivity Japan

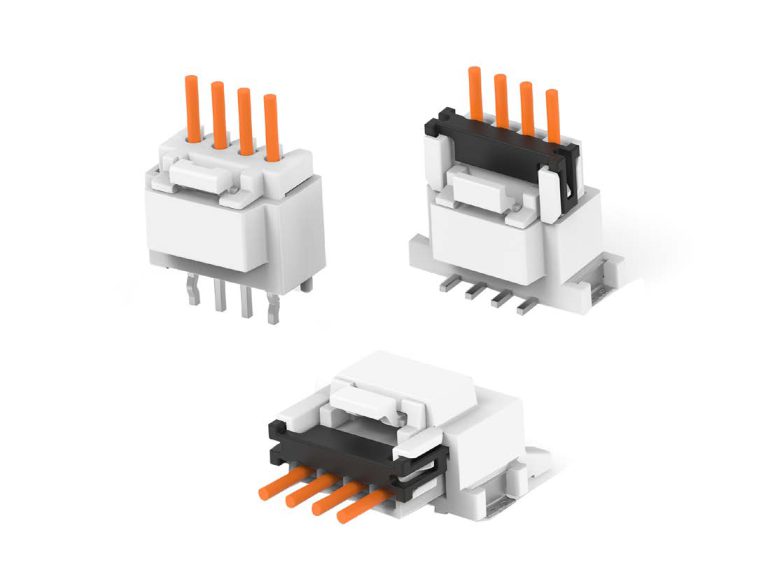

2mmピッチ シグナル・グレース・イナーシャ(SGI)コネクタ シリーズ

圧着および圧接コネクタ

  • 慣性ロック機構で半嵌合を防止
  • コンパクトな省スペース設計
  • 電線の引っ掛かり防止機能でラッチの損傷を防止

昨今のマーケットでは、コストの低減を実現し、小型化された信頼性の高いコネクタが求められています。TE の専門エンジニアがお客様の
ニーズに応え、設計した 2.0mm シグナル・グレース・イナーシャ(SGI) コネクタは、プリント基板 (PCB) 上の占有スペースを低減する理想
的なソリューションです。さらに、オプションのダブルロックプレート (TPA) を追加することで、信頼性を高めることも可能です。

主な特徴

  • 2.0mm ピッチにより、コンパクトな省スペース設計を提供
  • 慣性ロック機構により、理想的な嵌合信頼性を提供し、複雑な検査プロセスを不要にします。
  • 慣性ロック機構により、想定外の接続不良や半嵌合も防止
  • 2種類のキーイングと複数のカラーオプションを用意
  • 圧接タイプと圧着オプションの両方を用意
  • 圧接技術術により、大量結線を可能にすることで自動アセンブリの効率を向上。ストレインリリーフ機能とVDE認証取得実現
  • 電線の引っ掛かり防止機能により、ラッチがワイヤに引っ掛からずラッチの損傷を防止
  • 極数:2 ~ 10 極
  • オプションのダブルロックプレート (TPA)
  • GWT 750°C 無炎の要件を満たし、UL94V-0 業界安全基準
  • スルーホール (T/H)、垂直型および水平型サーフェスマウント (SMT, RASMT) シュラウド付きヘッダをご用意

アプリケーション

  • エアコン
  • 冷蔵庫
  • 洗濯(洗濯機および乾燥機)
  • 空気清浄機
  • 浄水器
  • ロボット芝刈り機および掃除機
  • 電子レンジ
  • オーブン
  • コーヒーメーカー
  • 自動車サイドミラーデフロスター

ターゲットマーケット

以下のマーケットに携わる設計・製造技術者

  • 大型および小型家電
  • 芝生およびガーデニング機器
  • 自動車
  • 照明機器

電気的特性

以下のマーケットに携わる設計・製造技術者

  • 定格電圧: 50 VAC
  • 定格電流: 2.5A 最大 (AWG22)

機械的特性

  • ハウジング最大温度定格 105°C

各種規格

  • UL10272 and UL1061 (IDC)
  • 108-143160 (圧着) および 108-106266 (IDC) – 製品規格
  • 114-143160 (圧着) および 114-106266 (IDC) – 取付適用規格
  • エンジニアリング レポート
  • 取扱説明書
  • 試験報告書: 501-139243 & 501-106266

材料

  • UL 94 V-0
  • VDE(圧接タイプ)
  • GWT750°C
