注目製品 TE Connectivity Japan
SFP-DD ケージ& コネクタ • 2レーンインターコネクト

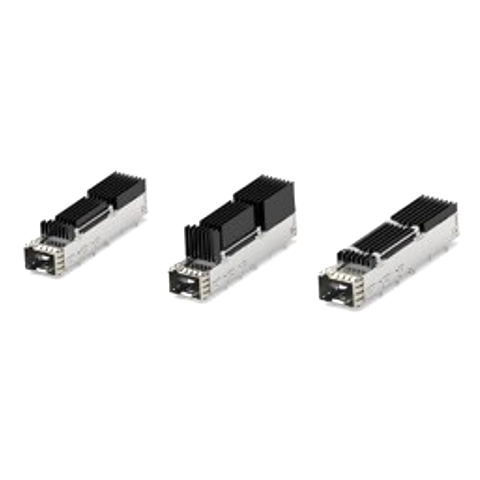

SFP-DD ケージ&コネクタ
- 2レーンインターコネクトにて、28GNRZおよび56GPAM-4信号伝送を実現。
- 下位互換性のあるインターフェースにより、簡単にシステムの統合が可能。
- 業界をリードするサーマル(熱)管理を実現。
TE Connectivity(TE)のI/Oインターコネクト用の小型フォームファクタプラガブル倍密度(SFP-DD)製品には、ケージ、表面実装コネクタ、ケーブルアセンブリのラインアップがあります。本製品は、SFP-DDマルチソースアグリーメント(MSA)によって、開発されました。SFP-DDは、昨今の業界最小のスモールフォームファクターの1つであり、データセンターシステムを2倍のポート密度でより高速なデータ転送速度で動作させることができます。また、当社のSFP-DDコネクタおよびケージは、さまざまなメーカーが製造したモジュールコンポーネントと相互運用可能です。QSFP28/QSFP56ソリューションと比較して、アプリケーションでの省スペース化を実現します。
アプリケーション
- スイッチ
- サーバー
- ルーター
- ストレージ装置
- 基地局
- 高速を必要とするその他のアプリケーション
- I/Oデータ送信
主な利点
- 高密度。シグナルインテグリティが高い2レーンインターコネクト。SFP28 / 56 よりも-コンセプトはQSFP-DD表面実装技術(SMT)設計を活用しています。SFP28 / SFP56ソリューションと比較して、SFP-DDケージとコネクタ は2倍の密度と2倍の速度を提供し、2つのチャネルを介して最大 112Gbpsを伝送可能。
- 下位互換性
- 省スペース化-PCBとフェースプレートの省スペース化
QSFP28 / QSFP56と比較して解決。機能がアップグレードされた1つのポート:2つのチャネル28GNRZおよび56GPAM-4に拡張 - 業界をリードするサーマル(熱)管理-TEの革新的な熱橋技術により優れた熱管理を提供。
- カスタムソリューションで設計の柔軟性を提供。
ターゲットマーケット
- ネットワーキング
- データセンター
- ワイヤレスインフラストラクチャ
電気的特性
- 動作周波数:28GHz NRZ、56GHz PAM4
- 公称インピーダンス:100オーム
- SIパフォーマンス:
- 28GHz:IEEE802.3bjに準拠
- 56GHz:IEEE802.3cdに準拠
- 温度定格:-55°C〜 + 85°C
規格と仕様
- 製品規格: 108-130026
- 取付適用規格:114-60027
機械的特性
- 挿抜回数:EIA-364-9ごとに100回
- 1マイクロ秒以上の不連続性は無し
EIA-364-28に準拠した持続時間振動
材料
- 内部端子:NiCu
- ハウジング:LCP
- アウターボディ、 ステンレス
Cages
EMI Suppression | Light Pipe Option | Heat Sink Option | Part Number | ||||
---|---|---|---|---|---|---|---|
1×1 | 1×2 | 1×4 | 1×6 | 1×8 | |||
EMI Spring Fingers | |||||||
* | No | 2335809-1 | ** | 2344508-1 | 2345214-1* | 2364488-1* | |
* | Heatsink Opening | 2335809-2* | ** | 2-2344508-1* | * | 2364488-3* | |
* | PCI HS | 2359845-1 | ** | * | 2365464-1* | ||
* | SAN HS | 2359845-2 | ** | ** | 2365464-2* | ||
* | Networking HS | 2359845-3 | ** | ** | 2365464-3* | ||
* | Thermal Bridge | 2359292-1* | ** | * | * |
Connectors
Part Number | Application |
---|---|
2325864-1 | Standerd |
2325864-2 | Belly to Belly |
Heatsink Clips
Heatsink Clip | Light Pipe Option |
---|---|
1-2347515-1* | Single |
1-2356211-1* | Dual |
1-2348556-1* | No |
*Tooling in process
** Not yet tooled but planned
