新製品 ヘラマンタイトン
「導電性インシュロック」に新タイプが追加 ESD135M用アタッチメント(接合用)と(接地用)
「導電性インシュロック」に新タイプが追加
ESD135M用アタッチメント(接合用)と(接地用)
導電性インシュロックに「ESD135M用アタッチメント(接合用)」と「ESD135M用アタッチメント(接地用)」が新登場!

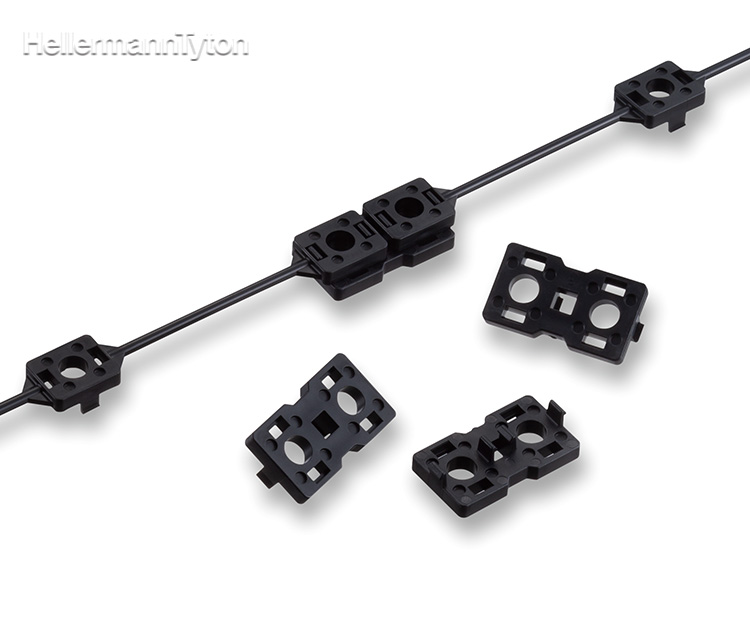

ESD135M用アタッチメント(接合用)
ESD135Mを4歯嵌合させた際の、ねじれ、干渉などの問題を解消し、水平に嵌合するためのアタッチメントです。
嵌合後は爪が隠れるため、引っ掛かりがなくなり、安全面に考慮しています。
嵌合後は爪が隠れるため、引っ掛かりがなくなり、安全面に考慮しています。

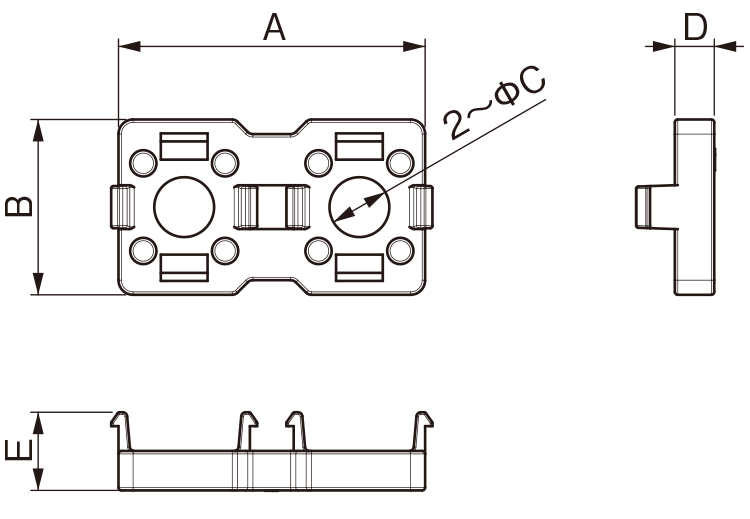

型番 | 寸法(mm) | 使用導電性 インシュロックタイ |
適用ビス | 販売単位 (個) |
||||
---|---|---|---|---|---|---|---|---|
A | B | φC | D | E | ||||
ESD135M-ATB | 21.0 | 12.0 | 4.1 | 2.7 | 5.35 | ESD135M | M3~M4 | 100 |

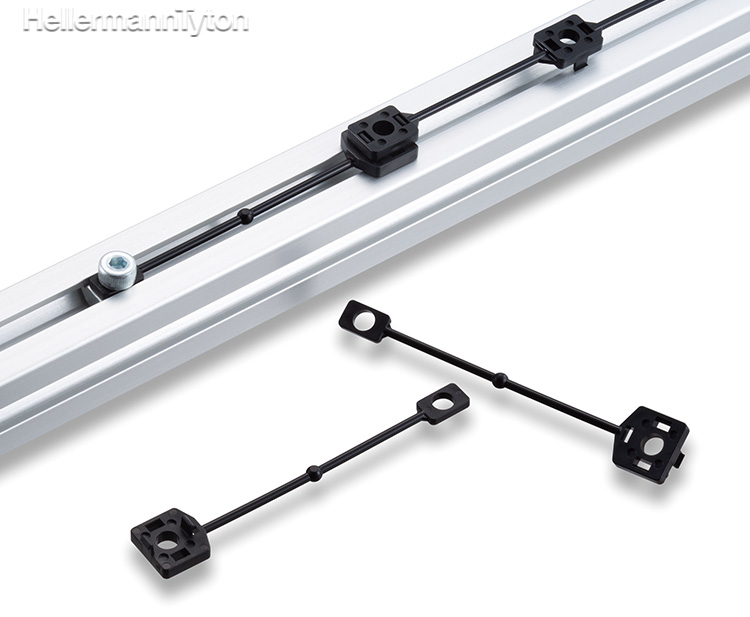

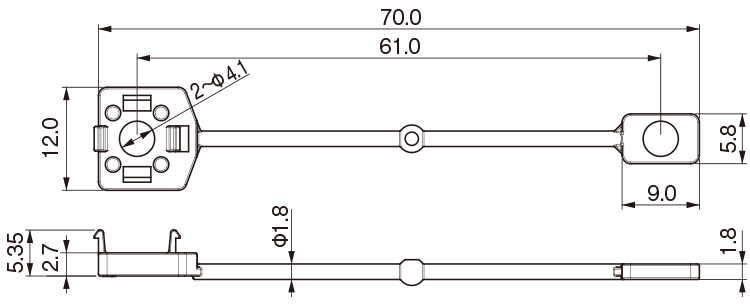

ESD135M用アタッチメント(接地用)
アルミフレームスロットなどの狭い場所に、ネジを使って固定するアタッチメントです。ESD135Mをつなげてフレームスロットの隙間を埋めることができ、ワッシャ、ネジもサイズ変更なくそのまま使用して、接地までの取付け作業をスムーズに行うことができます。
型番 | 使用導電性 インシュロックタイ |
適用ビス | 販売単位 (本) |
---|---|---|---|
ESD135M-ATG | ESD135M | M3~M4 | 100 |
