新製品 新電元工業
三相ラックマウント型 DC48V･300A整流装置
NEW｜2022年モデル
発売中・商談受付中
三相200V入力｜DC48V･300A出力
通信インフラ向けのラックマウント型整流装置。新設計の高効率ユニットで大幅なエネルギー損失低減を実現。搭載ユニット小型化で約50％サイズダウン。次世代通信設備の省エネ・省資源化へ。
特長
新設計の電源ユニットで変換効率を大幅改善
搭載ユニットのエネルギー変換効率96%以上を達成し、当社従来品（約90%）から大幅に改善しました。システム全体でも高い変換効率を実現できますので、環境付加価値の高いインフラ設備を実現できます。
小型・軽量化の実現
搭載ユニットを小型化。当社従来製品(50Aユニット)から、体積は1/2にサイズダウン、質量は約8kg⇒5kg以下に軽量化。
19インチラック搭載
EIA規格、又はJIS規格の19インチラックに搭載可能。
監視・警報機能

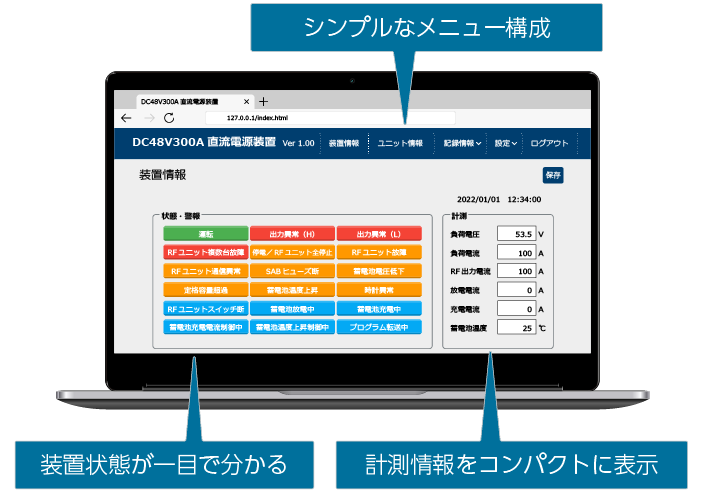

PC接続ポートを介して、Webブラウザにて装置の詳細な状態情報の確認、各種設定変更などが簡単に行えます。SNMPによる遠隔監視や接点信号による警報信号送出も可能。
主な仕様
- 本製品は日本国内専用です。海外ではご使用いただけません。
- 製品を正しく、安全にお使い頂くため、ご使用に前に必ず「取扱説明書」をよくお読みください。
- 記載内容は製品改良などのため、お断り無しに変更することがありますので、予めご了承ください。
| 項目 | 単位 | 規格 | 説明 | |
|---|---|---|---|---|
| 型式 | 定格 | – | 連続 | |
| 冷却方法 | – | 強制空冷 | ||
| 変換方法 | – | 高周波スイッチング | ||
| 交流入力 | 相数 | – | 3 | |
| 定格電圧 | V | 200 | ||
| 電圧変動範囲 | % | ±10以内 | ||
| 定格周波数 | Hz | 50/60 | ||
| 周波数変動範囲 | Hz | ±3以内 | ||
| 力率 | – | 0.99以上 | ||
| 総合効率 | % | 95.5以上 | 定格入出力時 | |
| ユニット出力 | 定格電圧 | V | 51.0～56.0 | 監視表示部からの 信号により設定 |
| 電圧変動許容値 | % | ±1以内 | ||
| 定格電流 | A | 50 | ||
| 電流変動範囲 | A | 0～50 | ||
| 垂下電流 | A | 51.5以上 | 定電圧精度逸脱点にて | |
| 効率 | % | 95.5以上 | 定格入出力時 | |
| 装置出力 | 定格電圧 | V | 51.0～56.0 | |
| 電圧変動許容値 | % | ±1.5以内 | ||
| 定格出力電流 | A | 50×(n-1） | nはユニット搭載台数 | |
| 電流変動範囲 | A | (0～50)×(N-1) | ||
| 脈動電圧(p-p) | mV | 200以下 | ||
| 外形寸法 | mm | W:480×D:450×H:395
フランジ固定位置を変更することで |
9U | |
| 質量 | kg | 整流器部:23以下、ユニット:5以下/1台 | ||
| 使用環境 | – | 設置:屋内、温度:0～45℃、湿度:40～85% | 結露、塩害、塵埃無きこと | |
