注目製品 タイコエレクトロニクス（TE Connectivity）

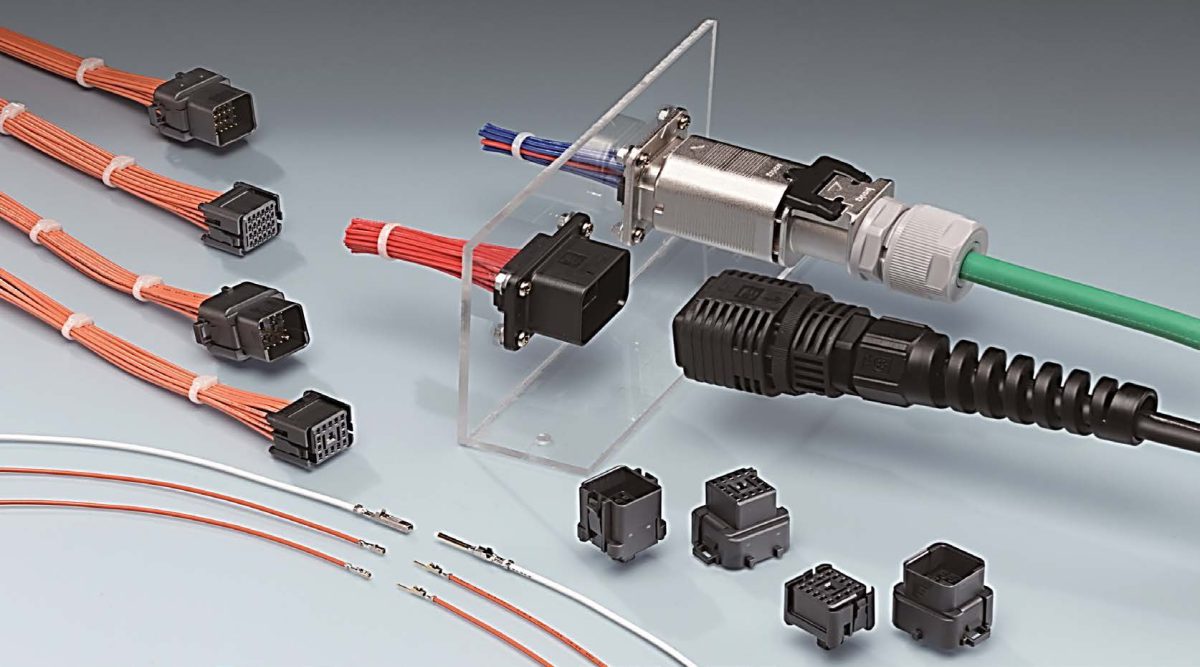

ダイナミックマルチプルエンクロージャコネクタ
多大な市場実績を誇るダイナミックシリーズのコンタクトと
堅牢なケースの組み合わせにより、優れた信頼性と耐久性を実現。
プッシュオンロックとダブルロックを採用し、高い操作性と安全性を両立させた
産業機器のHMI等に適したインターフェースコネクタです。
- ダイナミックD-1000,D-3000シリーズの端子を使用し既存ダイナミック用圧着工具類が使用可能。
- 保護等級IP67(メタルタイプ) /IP65（モールドタイプ）で過酷な使用環境に対応。
- コネクタをつかんで挿抜するだけのプッシュオンロックコンセプト。
- 振動等によるロックの外れを防ぐダブルロック機構。
- コネクタ嵌合時、明確なロック音とクリック感で確実な嵌合状態を確認可能。
- ケースはお客様の使用環境に合わせてメタルタイプとプラスチックタイプの2種類をラインナップ
- 工作機械、ロボット、成型機等の産業機器とそれらのHMI等のアプリケーションにご提案。
製品ラインナップ・組合せ
| プラグケース | ジャックケース | |
|---|---|---|
| メタルタイプ | プラスチックタイプ |  |
 |
 |
|
| リセハウジング | タブハウジング | |
|---|---|---|
| スタンダード |  プラグケースに装着 |
 ジャックケースに装着 |
| リバース |  ジャックケースに装着 |
 プラグケースに装着 |
・スタンダード：”リセプタクルコンタクト”がプラグケース側に装着され、”タブコンタクト”がジャックケース（パネルマウント）側に装着されます。
・リバース：”タブコンタクト”がプラグケース側に装着され、”リセプタクルコンタクト”がジャックケース（パネルマウント）側に装着されます。
型番一覧
| タイプ | 極数 | プラグケース | ハウジング リセプタクル(R)・タブ(T) |
ジャックケース | ||
|---|---|---|---|---|---|---|
| メタル | 24 | 1939847-1 | スタンダード | 1939850-1(R) | 1939839-1(T) | 1939840-1 |
| 1981560-1 | リバース | 1981556-1(T) | 1981551-1(R) | |||
| メタル | 14+1 | 1939847-1 | スタンダード | 1981135-1(R) | 1981133-1(T) | 1939840-1 |
| 1981560-1 | リバース | 1981947-1(T) | 1981945-1(R) | |||
| プラスチック | 32 | 1981919-1 | スタンダード | 1981921-1(R) | 1981914-1(T) | 1981913-1 |
| リバース | 2013393-1(T) | 2013391-1(R) | ||||
性能仕様［概要］
| 項目 | 規格 |
|---|---|
| 定格電流 | 下記参照 |
| 定格電圧 | 125VACrms (2mmピッチ品) |
| 対電圧 | 1,000VAC（１分間） |
| 使用温度 | -30℃～105℃（通電による温度上昇含む） |
| 総合抵抗(ローレベル) | max. 10mΩ（イニシャル） |
| 絶縁抵抗 | min. 1,000MΩ（イニシャル） |
| 挿入力 | max. 39.2N（１極あたり） |
| 引抜力 | max. 4.9 N（１極あたり） |
| 耐久性 | 50回 |
| エンクロージャロック強度 | min. 98N |
| 定格電流[A] | |||||
|---|---|---|---|---|---|
| 電線サイズ(AWG) | #22 | #24 | #26 | #28 | #30 |
| メタルタイプ | 2 | 1.5 | 1 | 0.8 | 0.5 |
| モールドタイプ | 1.5 | 1 | 0.8 | 0.5 | 0.5 |
| D-1000シリーズ端子 | D-3000シリーズ端子 |
|---|---|
 リセ/タブ |
 リセ/タブ |
製品規格・取り扱い説明書
| メタルタイプ | プラスチックタイプ | |
|---|---|---|
| 製品規格 | 108-78417 | 108-78566 |
| 取付適用規格 | 114-5377 | 114-5377 |
| 取扱説明書 | 411-78287,78288 (14+1P) 411-78262,78277 (24P) |
411-78293 (32P) |
