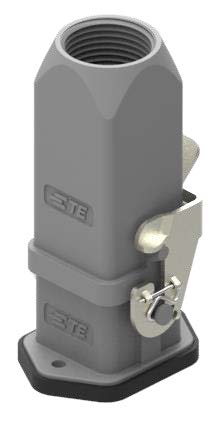

角形防塵防水コネクタ HDC H3A 高密度 32極インサート

TEコネクティビティは、新たな HDC コネクタ シリーズのラインナップとしてロボットや工作機械に多数
採用されている H3A サイズにて、 32 極の高密度化インサート製品提案をいたします。

主なアプリケーション

  • ロボットや工作機械のティーチングペンダントユニット、手パ 手動パルス 発生器 、外部軸用インターフェース
  • 産業機器向け防塵防水信号用インターフェース及び中継接続

主な特長

  • 1 モジュールに 32 本のコンタクト装填が可能な高密度設計にて、従来品では収納しきれない信号を一つのコネクタで接続
    が可能
  • 既存の HD 1 コンタクトを採用、スタンピングコンタクトにて、部分金メッキ加工が可能な為、単品コストの低減が実現
  • 既存の HD1 コンタクトは、ダイナミック D 1000 シリーズ用ハンドツール* 、アプリケータの利用が可能
    注 *:ハンドツール には、 HD1 コンタクト専用フリップロケータが必要です。

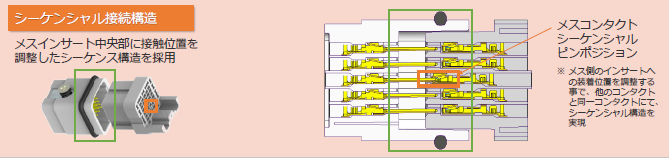

  • シーケンシャル接続構造 のピンアサインを中央部に 1 ピン 設定している為、 GND として安全な挿抜性を確保

製品比較

項目 HQ 032 D インサート【32 極】 HQ 021 インサート(業界スタンダード)【21 極】
コンタクト極数

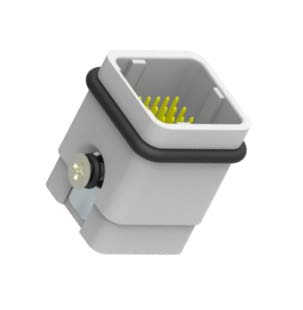

32Pオス インサート
HQ032 D M

21Pオス インサート
HQ021 M
T2080212101007

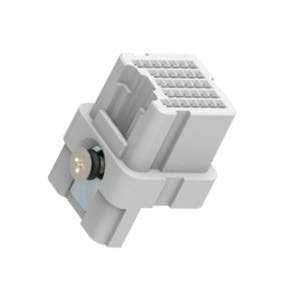

32Pメス インサート
HQ032 D F

21Pメス インサート
HQ021 F
T2080212201007

製品仕様 ・定格電流: 2.2A
・定格電圧: 32V
・適用電線範囲: AWG#30 22
・定格電流: 6.5A
・定格電圧: 50V
・適用電線範囲: AWG#28 20
適用コンタクト スタンピング コンタクト

・リール品 とバラ品を準備
・部分金 メッキ

切削 コンタクト

・削り出しバラ品
・全面金メッキ

カシメ図面

・クリンプ高さ H とクリンプ幅 W を測定し、圧着信頼性管理が可能

カシメ断面図

・寸法測定などによる定量管理不可

圧着ツール

ハンドツール/アプリケータ

・ダイナミックコネクタ圧着ツールが利用可
・リール端子の利用により、連続圧着が可能となり、圧着工数の削減が実現

ハンドツール

・ハンドツールにて、削り出しコンタクトを1 個ずつ設置し、圧着加工

製品型番 _ HDC H3A 32 極 インサート及びコンタクト

シリーズ名 製品型番 適用電線範囲 絶 絶縁被覆外径 ワイヤレンジマ ーク
HQ D-32 インサート HD1 コンタクト
リール品 バラ品
HD1 オス T2080322101-000 2316663-2 2316669-2 AWG#28-22, 0.08 0.37 ㎟ 1.08-1.6 ㎜ M M
2316663-1 2316669-1 AWG#30-28, 0.05 0.10 ㎟ 0.6-1.2 ㎜ S
HD1 メス T2080322201-000 2316670-2 2316671-2 AWG#28-22, 0.08 0.37 ㎟ 1.08-1.6 ㎜ M
2316670-1 2316671-1 AWG#30-28, 0.05 0.10 ㎟ 0.6-1.2 ㎜ S

製品規格 _ HDC H3A 32 極 インサート

製品仕様書 仕様書 No.
製品規格 108-137586
取付適用規格 114-137586
テストレポート 501-137586
