ニュース
新製品 ローム
AEC-Q100準拠(Grade1)車載対応IPD_ローサイドスイッチ
万全の保護機能で機能安全に貢献
- Dual TSD™搭載＆TSD診断機能
ジャンクション温度加熱検知（TSD）、Power MOSの急峻温度上昇検知（△Tj）に加え、診断出力機能を搭載。 - アクティブクランプ回路で逆起エネルギーからIPDを保護
コイルやアクチュエータなどの電磁誘導エネルギーからIPDを保護。 - セルフターンオン防止回路で誤動作防止
よくある急峻なバッテリ立ち上がり時の一瞬の誤動作を防止。
Dual TSD™とComfySIL™は、ローム株式会社の商標または登録商標です。

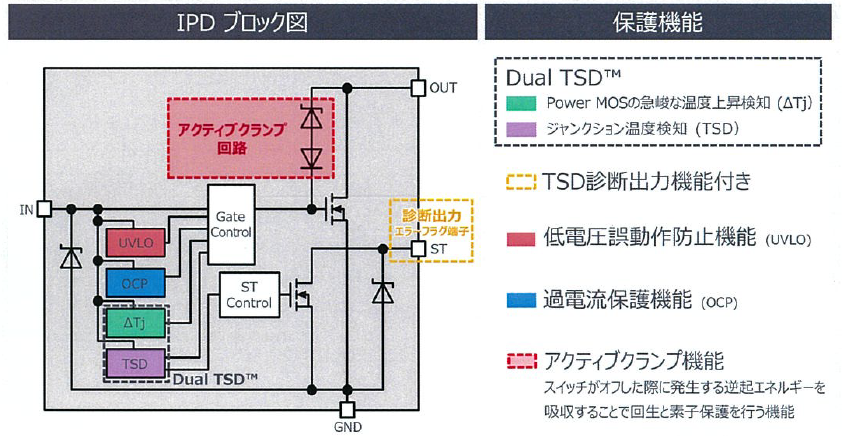

安心の保護機能搭載

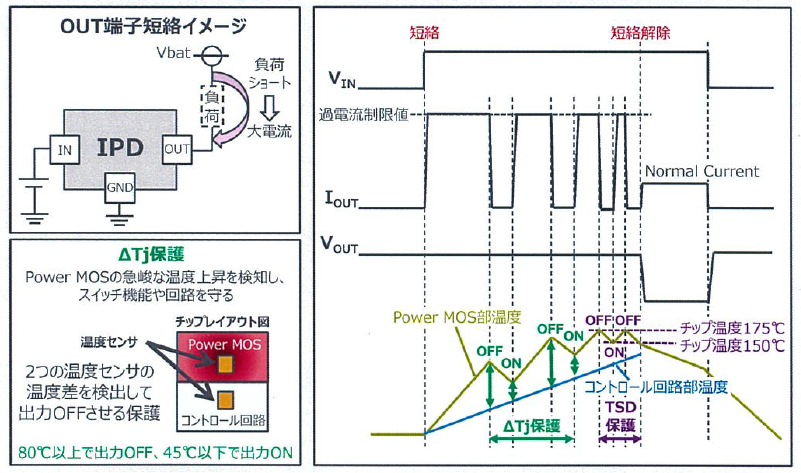

過電流保護機能とDual TSD™機能（OUT端子短絡時のタイミングチャート例）

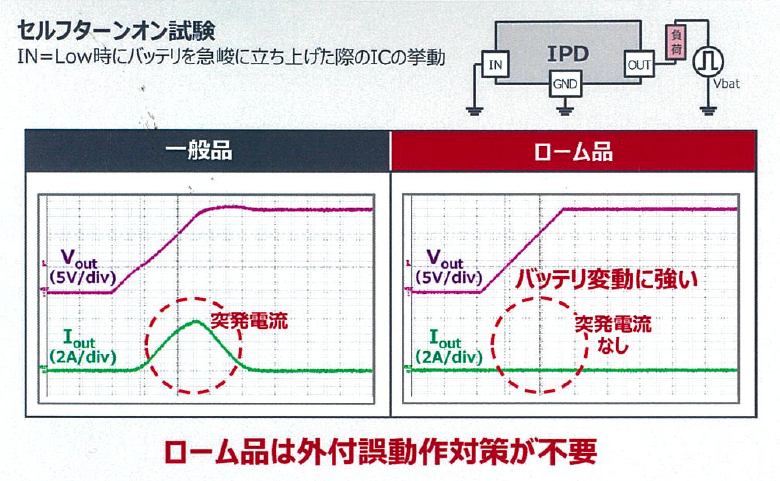

バッテリ変動しても誤動作しないIPD

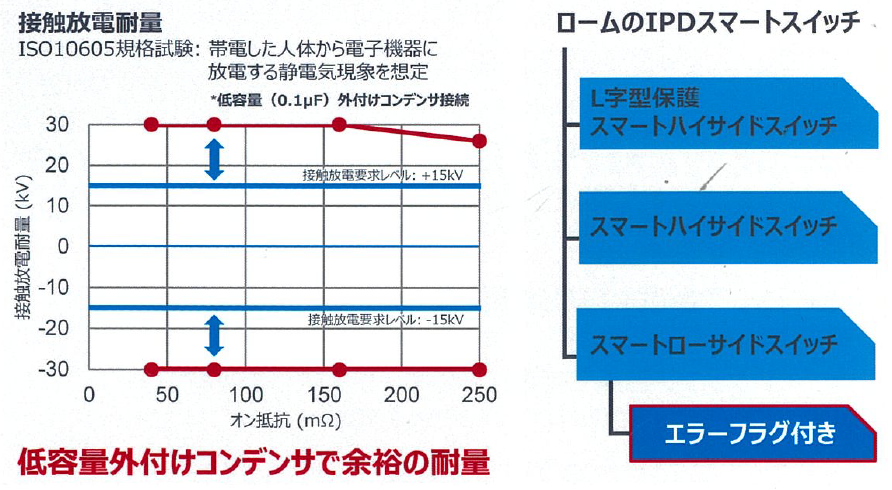

車載対応を想定した、サージに強いIPD
エラーフラグ付き スマートローサイドスイッチ BV1LExxxEFJ-Cシリーズ BM2LExxxFJ-Cシリーズ ラインアップ
| 品名 | ch | 電圧範囲（V） | ドレイン-ソース間電圧Max（V） | 過電流制限値 （A） Tj =25℃ |
オン抵抗 Tj =25℃ Typ（mΩ） |
出力クランプ電圧 Min （V） |
アクティブクランプ耐量 Tj （START）=25℃ （mJ） |
動作温度Tj（℃） | ComfySIL™ 機能安全カテゴリ |

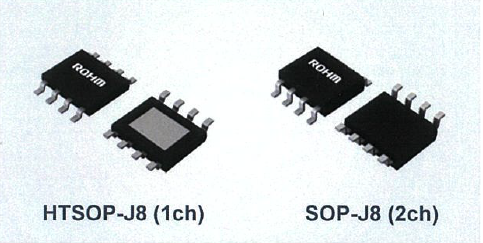

パッケージ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Typ | ||||||||||
| NEW BV1LE040EFJ-C |
1 | 3.0 to 5.5 |
40 | 17.5 | 25.0 | 40 | 40 | 250（Iout(START)=2.5A） | -40 to +150 |
FS supportive* |  |
| NEW BV1LE080EFJ-C |
9.0 | 13.0 | 80 | 200（Iout(START)=1.5A） | |||||||
| NEW BV1LE160EFJ-C |
5.0 | 7.0 | 160 | 90（Iout(START)=1.0A） | |||||||
| NEW BV1LE0250EFJ-C |
2.8 | 4.3 | 250 | 500（Iout(START)=0.5A） | |||||||
| NEW BV2LE040EFJ-C |
2 | 3.0 to 5.5 |
40 | 17.5 | 25.0 | 40 | 40 | 250（Iout(START)=2.5A） | -40 to +150 |
FS supportive* |  |
| NEW BV2LE080EFJ-C |
9.0 | 13.0 | 80 | 200（Iout(START)=1.5A） | |||||||
| NEW BV2LE160EFJ-C |
5.0 | 7.0 | 160 | 90（Iout(START)=1.0A） | |||||||
| NEW BV2LE0250EFJ-C |
2.8 | 4.3 | 250 | 500（Iout(START)=0.5A） | |||||||
*車載向けに開発したICで、機能安全に関する安全分析のサポートをすることが可能です。
