新製品 ヘラマンタイトン
「ヘララップ」に難燃グレードが追加
ヘララップ®（Helawrap®）配線結束・保護用チューブ
ヘララップ®
ヘララップは専用工具「HAT」を使用して、簡単に、素早く、電線やケーブルなどに取り付けることができる配線結束・保護用チューブです。
スパイラルチューブのように巻き付ける必要がないため作業性が大幅に向上します。
また、既設電線への後付けも容易です。
ヘララップには分岐用の穴が設けられ、必要な位置で簡単に電線を分岐できます。
専用工具は同梱されているため、開梱後すぐにお使いいただけます。
| Article-No. | 型番 | 結束径（最大値）Φ(mm) | 寸法(mm) | 適用工具 | 販売単位（m / 巻） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦD （参考値） |
T | P | O （参考値） |
分岐用穴 （参考値） |
|||||
| 161-50050 | HWPE5-W | 5.5 | (5.0) | 0.8 | 9.0 | (4.0) | (2.0) | HAT5 | 25m/巻 専用工具 （HAT） 1個入り |
| 161-50000 | HWPE8-W | 9.0 | (8.0) | 0.8 | 10.0 | (5.0) | (2.0) | HAT8 | |
| 161-50010 | HWPE16-W | 16.0 | （14.0） | 0.9 | 13.0 | (7.0) | (3.0) | HAT16 | |
| 161-50020 | HWPE20-W | 21.0 | (20.0) | 1.1 | 16.0 | (7.0) | (4.0) | HAT20 | |
| 161-50030 | HWPE25-W | 27.0 | (24.0) | 1.2 | 20.0 | (10.0) | (5.0) | HAT25 | |
| 161-50040 | HWPE30-W | 32.0 | (30.0) | 1.4 | 24.0 | (10.0) | (6.0) | HAT30 | |
| Article-No. | 型番 | 結束径（最大値）Φ(mm) | 寸法(mm) | 適用工具 | 販売単位（m / 巻） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦD （参考値） |
T | P | O （参考値） |
分岐用穴 （参考値） |
|||||
| 161-50051 | HWPE5 | 5.5 | (5.0) | 0.8 | 9.0 | (4.0) | (2.0) | HAT5 | 25m/巻 専用工具 （HAT） 1個入り |
| 161-50001 | HWPE8 | 9.0 | (8.0) | 0.8 | 10.0 | (5.0) | (2.0) | HAT8 | |
| 161-50011 | HWPE16 | 16.0 | （14.0） | 0.9 | 13.0 | (7.0) | (3.0) | HAT16 | |
| 161-50021 | HWPE20 | 21.0 | (20.0) | 1.1 | 16.0 | (7.0) | (4.0) | HAT20 | |
| 161-50031 | HWPE25 | 27.0 | (24.0) | 1.2 | 20.0 | (10.0) | (5.0) | HAT25 | |
| 161-50041 | HWPE30 | 32.0 | (30.0) | 1.4 | 24.0 | (10.0) | (6.0) | HAT30 | |
耐熱性能に優れ、110℃までの高熱環境下でご使用いただけます。耐塩害性にも優れているため、融雪剤などの塩化カルシウムや塩化亜鉛の影響を受けやすい環境でもご使用していただけます。
視認性の高い、明るい黄色のため、配線識別にも最適です。
| Article-No. | 型番 | 結束径（最大値）Φ(mm) | 寸法(mm) | 適用工具 | 販売単位（m / 巻） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦD （参考値） |
T | P | O （参考値） |
分岐用穴 （参考値） |
|||||
| 【受注生産品】161-50101 | HWPP8-YLW | 9.0 | (8.0) | 0.75 | 10.0 | (5.0) | (2.0) | HAT8 | 25m/巻 専用工具 （HAT） 1個入り |
| 【受注生産品】161-53500 | HWPP16-YLW | 16.0 | (14.0) | 0.8 | 13.0 | (7.0) | (3.0) | HAT16 | |
| 【受注生産品】161-50100 | HWPP20-YLW | 21.0 | （19.0） | 0.95 | 16.0 | (7.0) | (4.0) | HAT20 | |
難燃性を要求される環境下での使用に最適な難燃グレード製品です。
| Article-No. | 型番 | 結束径（最大値）Φ(mm) | 寸法(mm) | 適用工具 | 販売単位（m / 巻） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦD （参考値） |
T | P | O （参考値） |
分岐用穴 （参考値） |
|||||
| 161-53600 | HWPP16-V0 | 16.0 | (14.0) | 0.8 | 13.0 | (7.0) | (3.0) | HAT16 | 25m/巻 専用工具 （HAT） 1個入り |
| 161-53601 | HWPP20-V0 | 21.0 | (20.0) | 0.95 | 16.0 | (7.0) | (4.0) | HAT20 | |
| 161-53602 | HWPP25-V0 | 27.0 | (24.0) | 1.1 | 20.0 | (10.0) | (5.0) | HAT25 | |
| 161-53603 | HWPP30-V0 | 32.0 | (30.0) | 1.2 | 24.0 | (10.0) | (6.0) | HAT30 | |
メタルコンテント・ヘララップ
金属検出機に反応する鉄系成分を製品全体にムラなく含んでおり、万が一製品の一部が破断し、混入しても容易に検出可能です。食品衛生法配合品*です。
（*専用工具HATは、鉄系成分が含まれていないため、金属検出機では検出できません。また、食品衛生法は非適合です。）
| Article-No. | 型番 | 結束径（最大値）Φ(mm) | 寸法(mm) | 適用工具 | 販売単位（m / 巻） | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦD （参考値） |
T | P | O （参考値） |
分岐用穴 （参考値） |
|||||
| 161-66000 | HWPPMC8 | 9.0 | (8.0) | 0.75 | 10.0 | (5.0) | (3.0) | HAT8 | 25m/巻 専用工具 （HAT） 1個入り |
| 161-66100 | HWPPMC16 | 16.0 | (14.0) | 0.80 | 13.0 | (8.0) | (4.0) | HAT16 | |
| 161-66200 | HWPPMC20 | 21.0 | (19.0) | 0.95 | 16.0 | (9.0) | (4.5) | HAT20 | |
| 161-66300 | HWPPMC25 | 27.0 | (24.0) | 1.05 | 20.0 | (11.5) | (6.5) | HAT25 | |
ヘララップ専用工具HAT（Helawrap Applicator Tool）

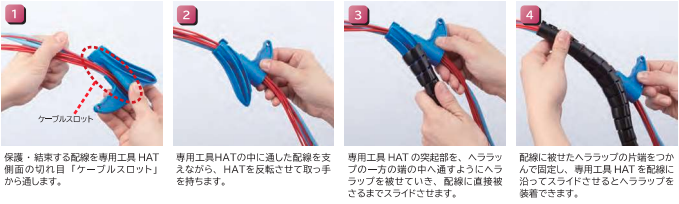

ヘララップをスムーズに電線に取り付けられる独自の形状をしており、簡単に短時間で作業ができます。HAT側面の切れ目「ケーブルスロット」から、配線を通して使用します。
各ヘララップ1巻に1個同梱されていますが10個単位での別売も承ります。
※専用工具HATは、鉄系成分が含まれていないため、金属検出機では検出できません。また、食品衛生法は非適合です。
| Article-No. | 型番 | 色 | 寸法(mm) | 使用ヘララップ型番 | 販売単位（個） | ||
|---|---|---|---|---|---|---|---|
| ΦC （参考値） |
A | B （参考値） |
|||||
| 161-60000 | HAT5 | 青 | (6.4) | 42.0 | （48.6） | HW***5(-**) | 10個 |
| 161-60001 | HAT8 | (10.0) | 42.0 | （55.0） | HW***8(-**) | ||
| 161-60002 | HAT16 | （17.0） | 57.5 | （82.5） | HW***16(-**) | ||
| 161-60003 | HAT20 | （22.0） | 75.0 | （95.5） | HW***20(-**) | ||
| 161-60004 | HAT25 | （27.0） | 95.0 | （116.0） | HW***25(-**) | ||
| 161-60005 | HAT30 | （32.0） | 95.0 | （115.0） | HW***30(-**) | ||
光コード1芯・2芯用のヘララップもご用意しております。
詳しくはヘラマンタイトンウェブサイトでご確認ください。
