通信インフラ向けの19インチラックマウント型の整流装置・インバーター装置

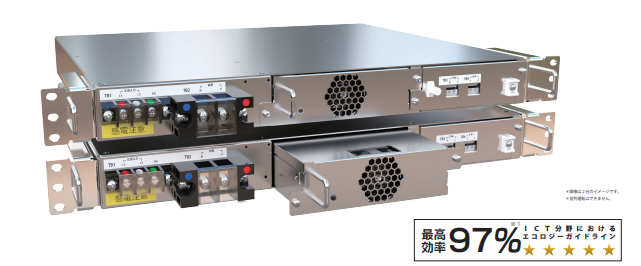

単相100V/200V入力 整流装置 DC48V・35A
品名：19インチラック搭載型 48V・35A整流装置
型式：DC48V35A RF-F ／ユニット：A12H48035D8RS
定格出力：20A（AC100V入力時）/ 35A（AC200V入力時）
装置構成：35A ユニット 1台搭載 / 縦置き可
主な機能：監視接点出力 / 出力電圧調整機能・PC監視オプション
特長
新設計で高水準の省エネ性能
高効率ユニットによるシステム高効率を実現。ユニットは「ICT分野におけるエコロジーガイドライン」に定められる多段階評価で最高ランク★5つにて、ユニット最高効率は97％を達成。*1
小型＆前面保守で 省スペース
背面保守スペースが不要な前面保守設計。奥行き35cm の小型化を実現し、扉付の収容箱への搭載もできます。
IT企業の環境問題に貢献
高効率電源の導入で「ベンチマーク制度」の省エネ目標達成にも貢献できます。
トラブルの「見える化」に対応
出力異常アラームを接点信号で送出可能。オプションのPC 用監視ソフトウェア*2による状態監視や出力電圧変更に対応しています。
*1 当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。
*2 PC接続用の通信アダプターと、専用ソフトウェア（オプション）が必要です。詳細はお問い合わせください。

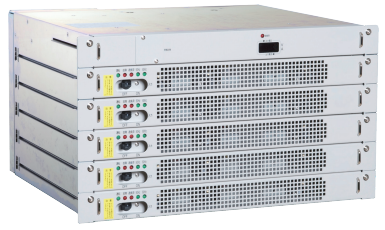

単相100V／200V入力 整流装置 DV48V･80A
品名：19インチラック搭載型 48V・80A整流装置
型式：DC48V80AF(COMMON) ／ユニット：20-SD
定格出力：40A（AC100V入力時）/ 80A（AC200V入力時）*
装置構成：20A ユニット 4台搭載（＋予備1台）
主な機能：電池温度異常検知 / 蓄電池過放電防止 / 監視接点出力
*電力変換ユニットを全搭載したときの定格出力です。
特長
蓄電池に充電しながら給電
蓄電池を充電しながら負荷設備に無停電で電力を供給することができますので、通信基地局設備の無線機器等への給電に適しています。
停電時の蓄電池過放電を防ぐ
停電が長時間持続した場合、蓄電池の過放電を防止するために蓄電池切り離し機能を有しています。
蓄電池温度で充電電圧を補正
蓄電池の温度異常接点を検出し、ユニット出力電圧を補正値へ変更する保護充電機能を有しています。
監視・警報機能
装置内部と外部で発生した状態を、LED表示と接点出力で通知する機能を有します。蓄電池センサからの外部信号をa接点で取り込むことができます。

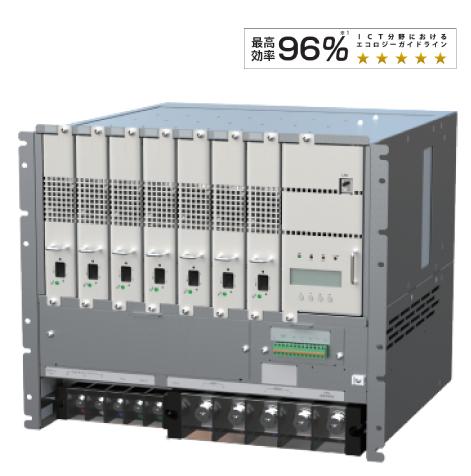

三相200V入力 整流装置 DC48V･300A
品名：19インチラック搭載型 48V・300A整流装置
型式：DC48V300A RF-F ／ユニット：A32H48050D8RS(48V50A)
定格出力：300A*2
装置構成：50A ユニット 6台（＋予備1台）
主な機能：WEBブラウザ監視機能 SNMP対応 / 監視接点出力
特長
高効率と最適化で省エネ化
「ICT分野におけるエコロジーガイドライン」に定められる多段階評価で最高ランクの★5つにて、ユニット最高効率96%を達成*するとともに、当社従来品の 50A ユニットから約 50% のサイズダウンを実現しました。
監視制御の一元管理で省エネ運用を可能にするSNMPに対応し、データセンターの更なる高度化に貢献します。
（*当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。）
パソコン接続による監視機能
監視 / 計測 / 制御はPC接続ポートを通じてWEBブラウザから管理できます。詳細情報からのトラブル早期対処も可能です。

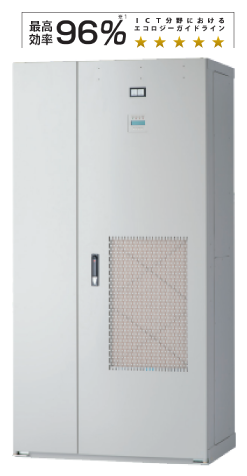

入出力・分岐一体型 整流装置 DC48V/600A
品名：DC48V/600A整流装置
型式：装置-上部配線タイプ：DC48V600A-U-SD PE-F
装置-下部配線タイプ：DC48V600A-D-SD PE-F
ユニット：A32H4805D8RS（48V50A）
定格出力：600A*1
装置構成：50A ユニット 12台（＋予備2台）*2
主な機能：WEBブラウザ監視機能 SNMP対応 / 監視接点出力
特長
高性能＆高容量の給電システム
600Aの給電システムを専用架に格納しました。施工条件に合わせて、配線上出しタイプ、下出しタイプの2種類から選ぶことができます。施工の簡略化、運用管理のスマート化を実現。WEBブラウザやSNMPによる監視制御対応。出力電力はDC56Vまで細かく設定可能。ユニット最高効率96%*3を達成し、先端通信インフラに相応しい環境価値を提供します。
（*当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。）
多数のステータスを一括管理
高容量給電システムでは管理するステータスや計測値が増えますが、PC接続により1画面にわかりやすく表示できます。
*1 電力変換ユニットを全搭載したときの定格出力です。
*2 予備ユニット台数は、現用ユニット7台までに対して1台、現用ユニット8台以上に対して2台となります。
*3 当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。
DC48V入力インバータ INV1000SCⅡ AC100V/1kVA
型式：INV1000SCⅡ
定格出力：単相AC100V/1kVA
装置構成：19インチラック搭載・据置 / 24インチラック搭載可能オプション
主な機能：監視接点出力 / 前面＆背面ACアウトレット搭載
特長
DC48V電源からAC100Vに変換
直流給電ラインから単相交流電流を得ることができます*1。滑らかな正弦波を生成できるとともに、最高効率93％以上*2の優れた省エネ性能を達成しています。
接点信号で運転状態を監視可能
運転状態や故障信号のほか、過負荷状態も接点出力が可能です。設備の稼働状況や異常を早期に見つけることができます。
前面と背面にACアウトレット
一般的なACコンセントを差し込めるアウトレットを、前面と背面の両方に搭載しています。アウトレットのほか、背面の端子台からもAC出力が得られますので、コンパクトでありながら自由な配線の取り回しを可能にしています。
*1 通信装置以外の用途にはご使用いただけません。
*2 当社評価データにおけるユニット変換効率の最高値です。保証値とは異なります。

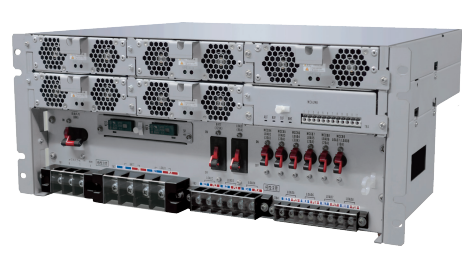

DC48V入力インバータ INV1000-Ⅲ AC100V/4kVA
型式：E04HA1010D3R
定格出力：単相AC100V/1～4kVA
装置構成：19インチラック搭載型
主な機能：監視接点出力 / 冗長構成対応
特長
冗長構成で停電させずに交換
最大4機の並列運転で4kVA出力まで対応できます*1。また、万が一の障害時に電源供給を停止させずにユニット交換できる冗長構成に対応しています。
接点信号で運転状態を監視
運転状態や故障信号のほか、過負荷状態も接点出力が可能です。設備の稼働状況や異常を早期に見つけることができます。
*1 通信装置以外の用途にはご使用いただけません。
