コンパクト コントローラ (CC100)
最小限のスペースで最大限の性能を発揮する I/O内蔵小型コントローラ

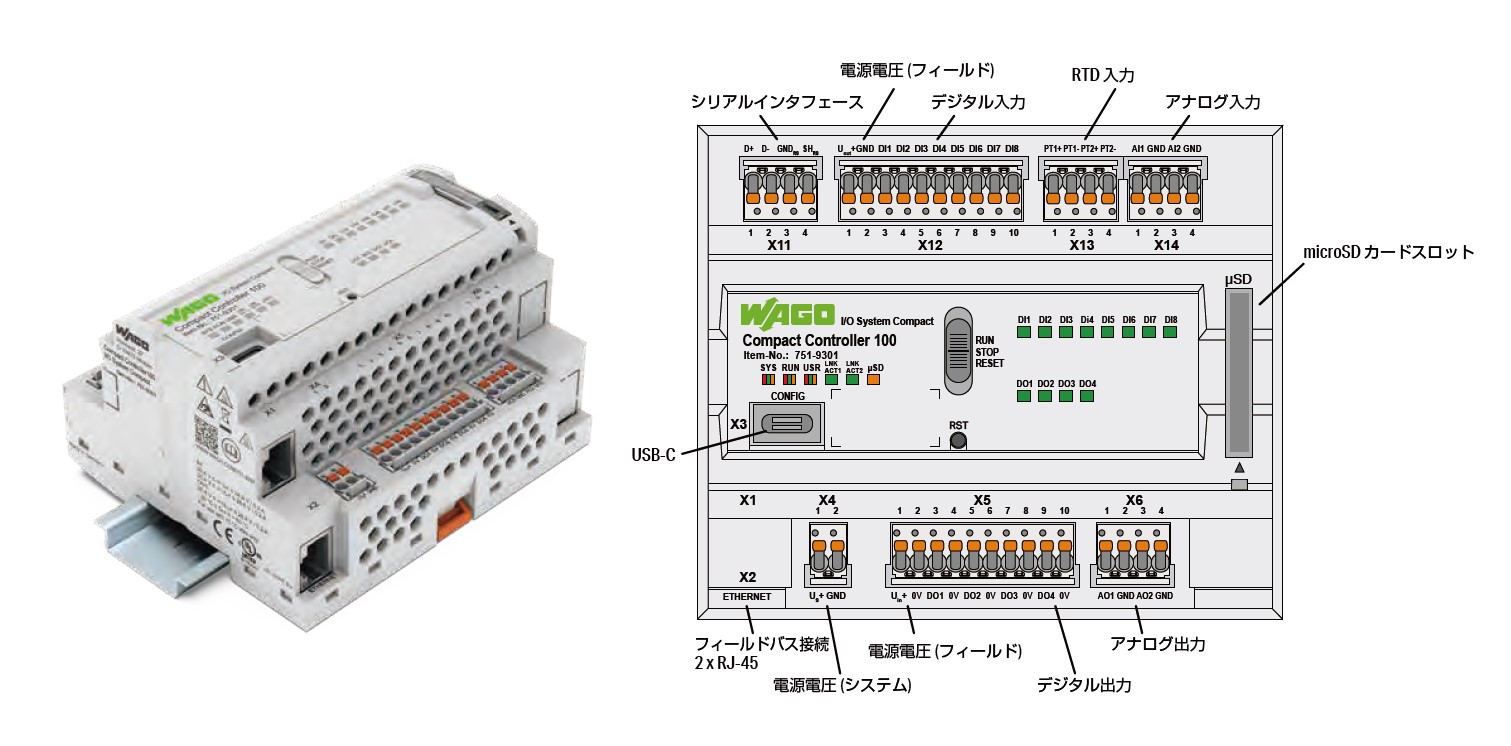

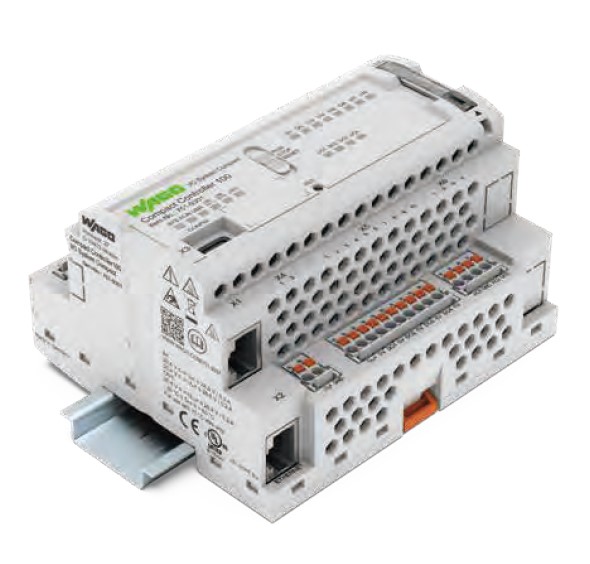

WAGO コンパクトコントローラ 100
WAGO コンパクトコントローラ (CC100)
- 標準的なフィールドバスプロトコルをサポート
- デジタル入出力、アナログ入出力、RTD入力、シリアルポートを内蔵
- CoDeSys V3.5によりIEC 61131-3に準拠したプログラミングが可能（CODESYS社純正を使用し無償でプログラミング可能）
- CC100専用のNode-Redパレットを用意。内臓のデジタル、アナログ入出力の制御をNode-Redで制御可能
- SSL/TLS暗号化によるサイバーセキュリティ、VPN、ファイアウォールに対応する機能も標準搭載
- 内蔵Webサーバ利用でクラウドレス対応可能
| 製品説明 | 型番 | 個/梱包 |
|---|---|---|
| コンパクトコントローラ 100 | 751-9301 | 1 |
| アクセサリ | 型番 | 個/梱包 |
|---|---|---|
| メモリカード microSD; SLC-NAND; 2 GB | 758-879/000-3102 | 1 |
| メモリカード microSD; pSLC-NAND; 8 GB | 758-879/000-3108 | 1 |
| ドライバ, 絶縁シャフト, 刃先 (2.5 x 0.4) mm | 210-719 | 1 |
| 認証 | |
|---|---|
| 適合マーク | CE:UKCA |
| cULusマーク E175199 Ordinary Locations | ー |
| 技術仕様 | |
|---|---|
| 通信 | RS-485, Modbus (TCP, UDP), Modbus® RTU, EtherNet/IP, EtherCAT®, MQTT , BACnet/IP , OPCUA |
| ETHERNET プロトコル | DHCP, DNS, NTP, FTP, FTPS, SNMP, HTTP, HTTPS, SSH |
| CPU | Cortex A7; 650 MHz |
| 動作システム | Embedded Linux (RT-Preempt patch 適用) |
| プログラミング | CODESYS V3.5, Node-RED |
| プログラミング言語 IEC 61131-3 | CFC, ST, SFC, IL, LD, FBD |
| Visualization | Web-Visu |
| 伝送速度 | ETHERNET: 10/100 Mbit/s; RS-485: 1200 ～ 115,200 Baud |
| 伝送媒体 | ETHERNET: ツイストペア S-UTP; 100 Ω; Cat. 5; 最大ライン距離 100 m; RS-485: ツイストペア |
| メモリカード種類 | microSD up to 32GB (動作確認済 WAGO SD カード ) |
| メモリカードスロット | プッシュ・プッシュ方式, カバー付 |
| メインメモリ (RAM) | 512MB |
| 内部メモリ (フラッシュ) | 4GB |
| 不揮発性メモリ (ハードウェア) | 128KB |
| プログラムメモリ | 32 MB |
| データメモリ | 128 MB |
| 不揮発性メモリ (ソフトウェア) | 128 KB |
| デジタル入力数 | 8 |
| 入力特性 | Type 3 (EN 61131-2 準拠) |
| デジタル出力数 | 4 |
| 出力電流 | DC 500 mA ; 短絡保護機能 |
| アナログ入力数 | 2 |
| 信号タイプ (アナログ入力) | DC 0 ～ +10 V |
| 分解能 | 16 bits |
| アナログ出力数 | 2 |
| 信号タイプ (アナログ出力) | DC 0 ～ +10 V |
| 分解能 | 16 bits |
| アナログ出力数 | 2 |
| 信号タイプ (アナログ出力) | DC 0 ～ +10 V |
| 分解能 | 12 bits |
| 負荷インピーダンス | ≥ 5 kΩ |
| RTD 入力数 | 2 |
| 信号タイプ (RTD) | －60 ～ 350 ℃, PT1000, Ni1000 |
| 寸法 (mm) W x H x D | 108 x 90 x 55; 奥行は DIN 35 レールの上端からの寸法 |
| 動作温度 | －25 ～ +60 ℃ |
