新製品 ワゴジャパン（WAGO）
TOPJOB®S分配用端子台

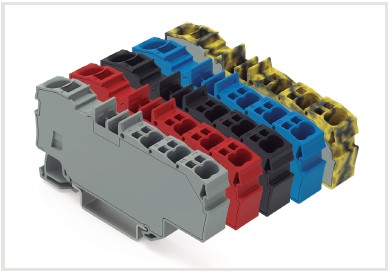

TOPJOB®Sに分配用端子台が登場！
特長
- 省スペース・省コスト
エンドプレート組込済。幅わずか9mmの端子台１個で最大6分岐可能→部品点数を大幅に削減
- 多数のバリエーション

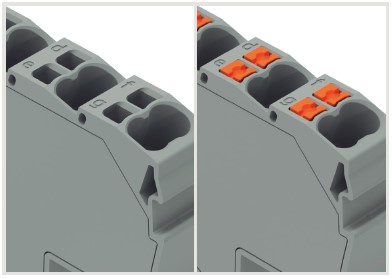

ドライバ操作タイプとプッシュボタン操作タイプがあり、それぞれ配線を判りやすくするカラーバリエーションを用意
- TOPJOB®S 2001のアクセサリが使用可能
TOPJOB®S 2001シリーズのジャンパを使用して、同端子台や2001シリーズ端子台とコモニング可能
- 複数の端子台を組み合わせることによる分配がなんと1個で完了省スペース、コスト削減

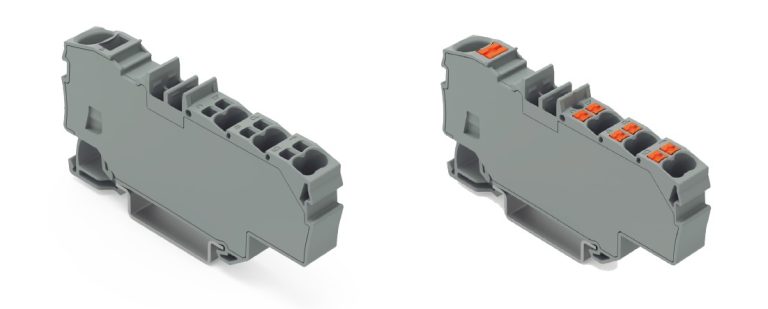

- ドライバ操作(2006)とプッシュボタン(2206)のラインナップ

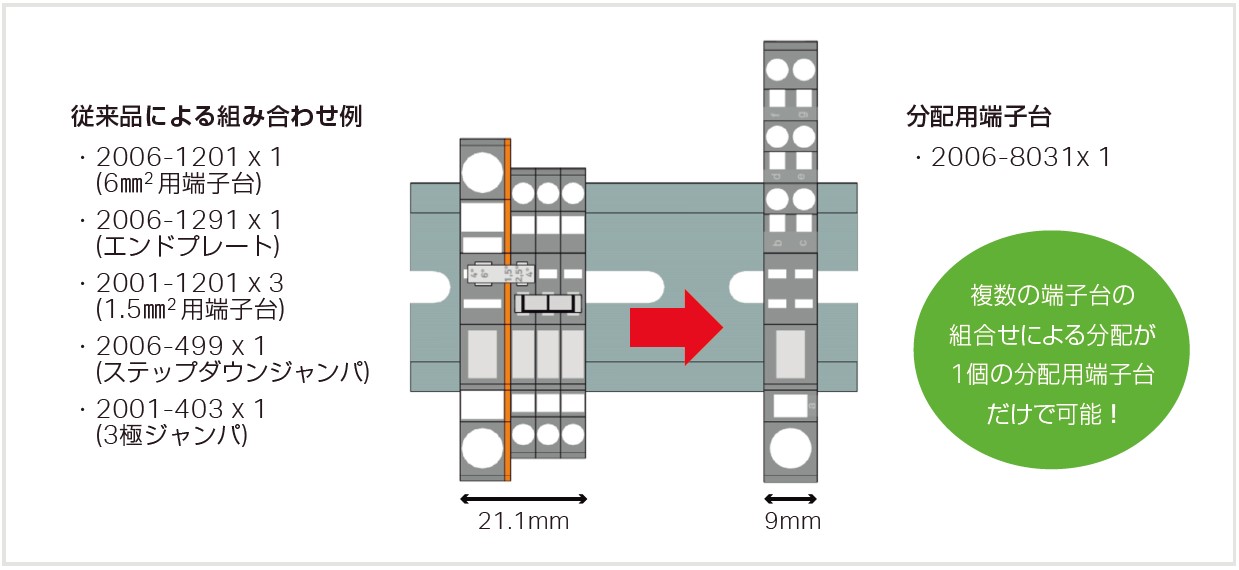

幹線を6分配する場合の比較

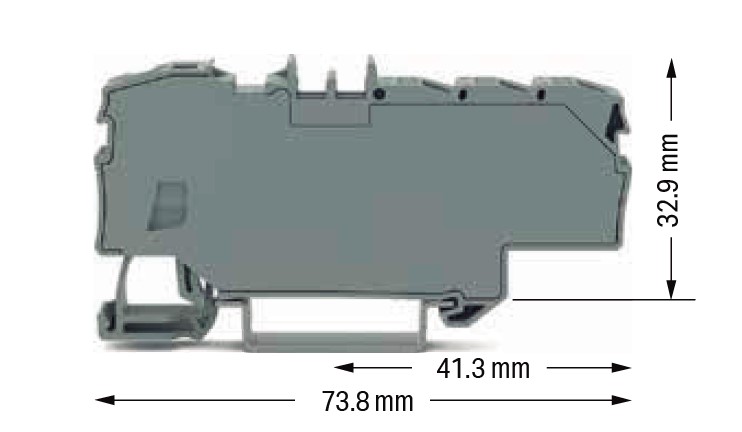

ドライバ操作 2006シリーズ
0.5～6(10)mm²① AWG20～8
0.25～1.5(2.5)mm²② AWG22～14
| 技術仕様 | |
|---|---|
| IN 41 A (57 A) | |
| 800 V/8 kV/3 ③ | |
| 端子厚(ピッチ) 9mm | |
| 13～15mm/最大被覆外径 Ø7mm | |
| 9～11mm/最大被覆外径 1本接続時 Ø4.4mm 2本接続時Ø3.7mm |
| 分配用端子台 | ||
|---|---|---|
| カラー | 型番 | 個/包装単位 |
| グレー | 2006-8031 | 12 |
| ブルー | 2006-8034④ | 12 |
| レッド | 2006-8033 | 12 |
| ブラック | 2006-8035 | 12 |
| ダークグレー/イエロー | 2006-8031/000-053 | 12 |

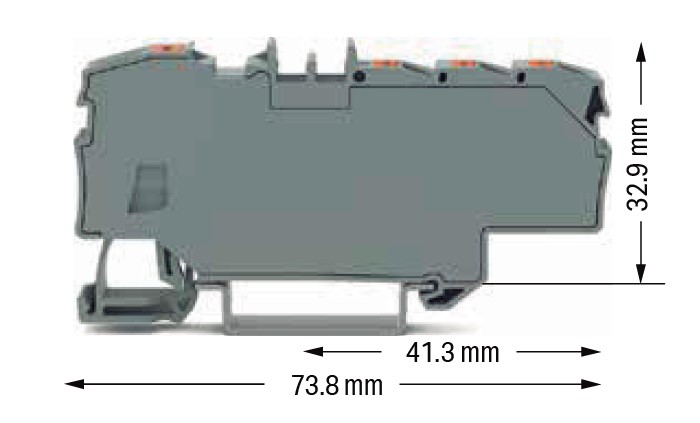

プッシュボタン操作2206シリーズ
0.5～6(10)mm²① AWG20～8
0.25～1.5(2.5)mm²② AWG22～14
| 技術仕様 | |
|---|---|
| IN 41 A (57 A) | |
| 800 V/8 kV/3 ③ | |
| 端子厚(ピッチ) 9mm | |
| 13～15mm/最大被覆外径 Ø7mm | |
| 9～11mm/最大被覆外径 1本接続時 Ø4.4mm 2本接続時Ø3.7mm |
| 分配用端子台 | ||
|---|---|---|
| カラー | 型番 | 個/包装単位 |
| グレー | 2206-8031 | 12 |
| ブルー | 2206-8034④ | 12 |
| レッド | 2206-8033 | 12 |
| ブラック | 2206-8035 | 12 |
| ダークグレー/イエロー | 2206-8031/000-053 | 12 |
- 適合電線：単線 / 可とうより線 ; 0.5～10mm² / AWG 20 -8
フェルール圧着線 ; 0.5～6mm² / AWG 20 -10
差込接続：単線 ; Ø 1.6～3.2mm
フェルール圧着線 ; 1.5 ～ 6 mm² / AWG 16 -10
( ) 内は最大結線可能サイズ。使用条件や電線種類により使用できない場合があります。
絶縁カラー付フェルールについては TOPJOBSカタログ*
232, 233 ページをご参照ください。 - 適合電線：単線 / 可とうより線 ; 0.25～2.5 mm²/ AWG 22 -14
フェルール圧着線 ; 0.25～1.5 mm² / AWG 22 -16
差込接続：単線 ; Ø 0.8 ～ 1.6 mm
フェルール圧着線 ; 0.75～1.5 mm² / AWG 18 -16
( ) 内は最大結線可能サイズ。使用条件や電線種類により使用できない場合があります。
絶縁カラー付フェルールについては TOPJOBSカタログ*
232,233ページの2001シリーズをご参照ください。 - 800 V = 定格電圧
8 kV = 定格インパルス電圧
3 = 汚染度 - Ex i の用途に適合
アクセサリ ; 分配用端子台用
| 櫛形ジャンパ; 絶縁; IN 18 A; ライトグレー | ||
|---|---|---|
| 2極 | 2001-402 | 25 |
| 3極 | 2001-403 | 25 |
| 4極 | 2001-404 | 25 |
| マーカストリップ 中央マーカスロット用; 10.7 mm 幅; ホワイト; 無地 |
||
|---|---|---|
| 1m | 709-196JW | 1 |
| 25 m リール式 | 709-196JW/25 | 1 |
| TOPJOB® S 差込コネクタモジュール 組立式, ジャンパスロット用 |
||
|---|---|---|
| グレー | 2001-511 | 100 (25) |
| WMB 連続マーカ （5mm 幅） 無地;1,500 コマ/リール; 可変ピッチ 5～5.2 mm |
||
|---|---|---|
| ホワイト | 2009-115 | 1 |
| テストプラグアダプタ; Ø 4mm テストプラグ | ||
|---|---|---|
| グレー | 2009-174 | 100 (25) |
| WMB マルチマーキングシステム ホワイト; 10コマ x 10 行/カード; 可変ピッチ5 ～ 5.2 mm |
||
|---|---|---|
| 無地 | 793-5501 | 5 |
| テストタップ, 最大適合断面積 2.5 mm² | ||
|---|---|---|
| グレー | 2009-182 | 100 (25) |

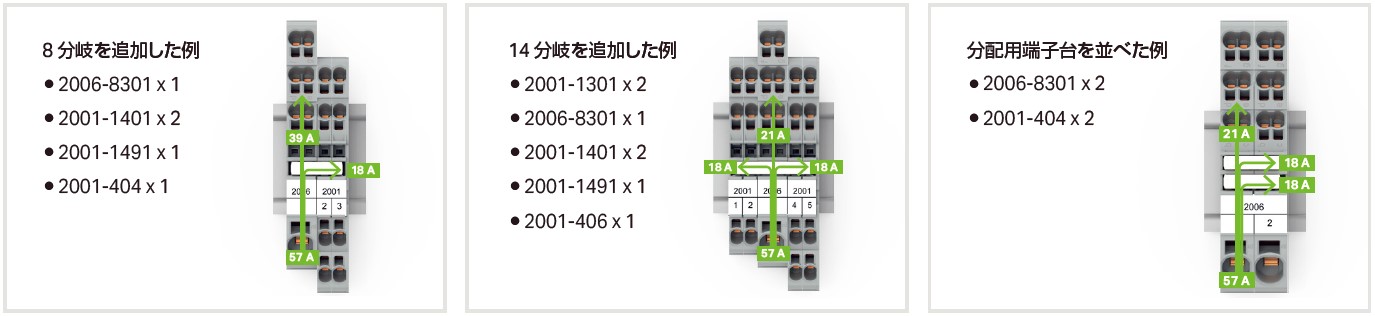

ジャンパを使用した分岐例
