「対象穴径φ7.0mm用 リリースプッシュマウントタイ RR50SWPM7-HSW」販売開始のお知らせ
φ7mm用プッシュマウントタイからリリースタイプが新登場

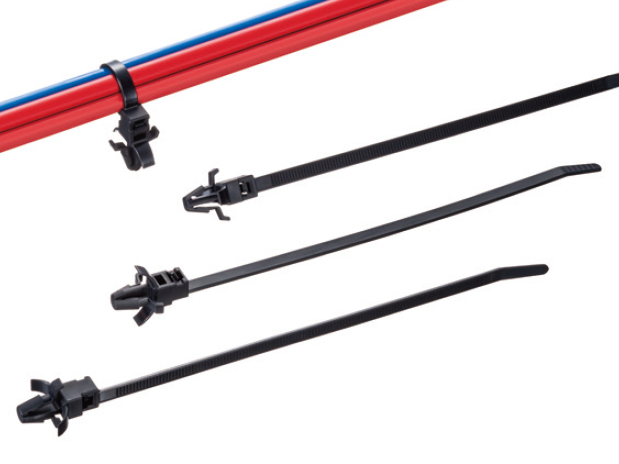

リリースプッシュマウントタイ RR50SWPM7-HSW
パネルの取付穴に差し込んだ後でも引き抜き（リリース）が可能なプッシュマウントタイ
- パネルや筐体の取付穴に差し込んだ後でも引き抜き（リリース）が可能なプッシュマウントタイです。
- 従来品よりもパネル裏の出代を低減しました。
- リリースレバーと矢じり部を一体化したことで取付穴への差し込み時、リリース時の作業性が向上しました。
製品特長
パネル裏面の出代は6.8mmとφ7.0mm穴用プッシュマウントタイでは最小級です。
矢じり部とリリースレバーが一体化したことで、差し込み時の安定性に優れ、作業性が向上しています。パネルへワイヤーハーネスを取り付け後も、リリースレバーをつまむことで、簡単にパネルから取り外すことができます。
製品概要
| Article-No. | 型番 | 結束径φ(mm) | 寸法(mm) | 取付板厚(mm) | 取付穴径φ(mm) | ループ引張強度(最小値)N (kgf) | 販売単位(本) | 適用工具 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 全長 | 幅 | 袋 | ケース | |||||||
| 115-00194 | RR50SWPM7-HSW | 1.5～35.0 | 170 | 4.8 | 1.0～2.6 | 6.9～7.1 | 225(22.94) | 100 | 2,500 | EVO7ISPMK8 |
