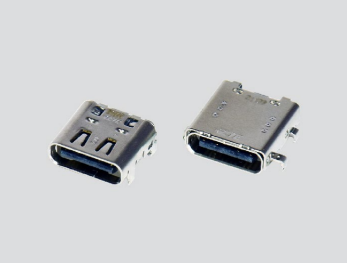

USB TYPE-C （USB4 第3世代） コネクタ

• プレミアムな高周波性能
• 信頼性の高いアセンブリ

TE Connectivityの新しいUSB Type-C（USB4 Gen 3）レセプタクルコネクタは、最大40Gbpsのデータ転送速度と信頼性の高い充電機能を必要とするAIを搭載したIoTデバイス、携帯電話やノートパソコンなどの次世代アプリケーションが求めるプレミアム性能を提供します。

アプリケーション

• 携帯電話
• ノートパソコン
• タブレット
• 周辺機器（モニタ、ディスプレイ、プロジェクタ、プリンタ）
• ゲーム機やホーム エンターテインメント（TV、VR/AR 機器）
• コンピューティング、PC や SOC 設計

主な特徴

• 過酷な環境下（低周波から高周波まで）での優れたシグナルインテグリティ（SI）性能
• データ伝送最大40Gbps
• より強固なコネクタ シェルのための優れた構造強度
• 高度なインサート モールディング工程で製造されることで、ピンの反りの問題を回避
• お客様のアセンブリ中の耐損傷性と接続の完全性をサポート
• Thunderbolt 3、USB 3.x および USB 2.0 コネクタの後方互換性

電気的特性

• 電圧定格:20V
• 電流定格:5A
• データ伝送:最大40Gbps

各種規格

• USB4 仕様

機械的特性

• 挿抜力:10,000挿抜回数後 4 ～ 20N
• 使用温度範囲:-40°C ～ 80°C

材料

• ハウジング:液晶ポリマー
• シェル:ステンレス スチール
• コンタクト:銅合金
• ミッドプレート:ステンレス スチール
