TE 高電圧コネクタシステム(HVP800、HVA280)の組立・ハーネス加工を承ります。

HVP800、HVA 280 高電圧コネクタ システムは、電気自動車、プラグインハイブリッド車、ハイブリッド車に搭載される補機用に最適化された高電圧コネクタです。

協立電業で組立・ハーネス加工を承っております。
大手農機・建機メーカーに多くの試作・量産の納入実績があります。
お気軽に問い合わせフォームよりご相談ください。

お問い合わせはこちら

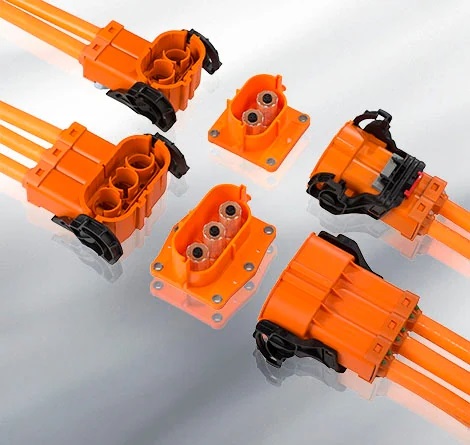

HVP 800 高電圧コネクタ システム


大電流と最適なサイズを実現する高性能コネクタ TE の AMP+ HVP 800 コネクタ システムは、50 mm² のシールド電線を用いることで、バッテリーからインバータと電気モータまで最大 200 A (連続) の大電流に対応します。 2 極または 3 極のプラグは、ライト アングルまたはストレート プラグが選択可能であり、HVIL 機能と EMI シールド及び防水機能を内部に備えています。 このコネクタ製品ファミリは、使用温度範囲と使用可能なワイヤ レンジが広いことを特徴とするほか、多くのハイブリッド車と電気自動車の用途を考慮して複数のキーイング オプションを用意しています。少ない挿入力でもレバー操作によって組み立てが容易です。

用途:バッテリー・インバータ・電気モータ

PN Description
1-2141154-1 HVP800 2P 90DEG PLUG ASSY KEY:A
1-2141154-2 HVP800 2P 90DEG PLUG ASSY KEY:B
1-2177053-1 HVP800 2P 180DEG PLUG ASSY KEY:A
1-2177053-2 HVP800 2P 180DEG PLUG ASSY KEY:A
1-2141166-1 HVP800 3P 90DEG PLUG ASSY KEY:A
1-2177063-1 HVP800 3P 180DEG PLUG ASSY KEY:A
1-2177063-2 HVP800 3P 180DEG PLUG ASSY KEY:A
2141227-1 HVP800 2P HEADER KEY:A
2141227-2 HVP800 2P HEADER KEY:B
2141230-1 HVP800 3P HEADER KEY:A
2141230-2 HVP800 3P HEADER KEY:B

AMP+ HVP 800 高電圧コネクタ システム | TE Connectivity

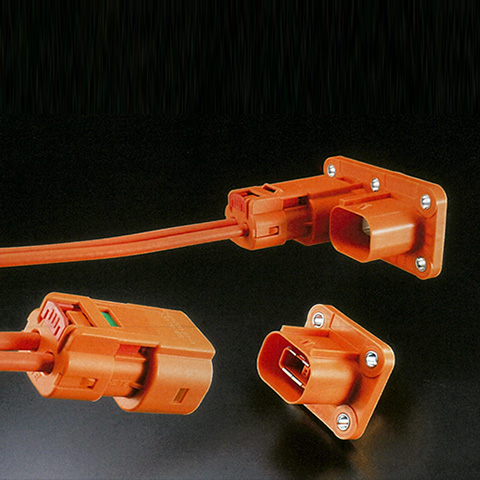

HVA 280 高電圧コネクタ システム


独自の設計により、製造可能性と実装が改善されます。 AMP+ HVA 280 高電圧コネクタ システムは、接触保護構造を持つ 2 極または 3 極低~中電流プラグおよびヘッダを採用しており、ハイブリッド車と電気自動車(EV)のデバイス用途に大きな柔軟性を与えるように設計されています。このコネクタ システムには複数のラッチ オプションと統合型内部 HVIL が用意されており、パッケージ サイズの最適化と取り回しの柔軟性が実現されています。
HVA 280 製品ファミリには多様な形状のヘッダが用意されており、実装および製造の効率が向上します。また、2 段階のフローティング ラッチにより、システムの安全性が確保されています。HVA 280 ファミリには 3多数の組み合わせのオプションが用意されているため、バッテリー パックや DC/DC コンバータ、オンボード充電器、高電圧配電など、さまざまなデバイスとワイヤ ハーネス用途に対応したソリューションが実現します。

用途:バッテリー パック・DC/DC コンバータ・車載充電器・電気ヒータ・電気空調設備

PN Description
4-2103177-1 HVA280 2P PLUG ASSY KEY:A
4-2103177-2 HVA280 2P PLUG ASSY KEY:B
2103124-1 HVA280 2P HEADER ASSY KEY:A
2103124-2 HVA280 2P HEADER ASSY KEY:B

AMP+ HVA 280 高電圧コネクタ システム | TE Connectivity
