新製品 ワゴジャパン（WAGO）
1チャンネル 電子式サーキットプロテクタ 787- 3861 シリーズ
特長/導入メリット
- 幅わずか6 mm の薄型設計
一般的なCP ( 幅: 17.5 mm) に比べ約1/3 に、盤内の省スペース化を実現できます。 - 瞬時性に優れたトリップ特性

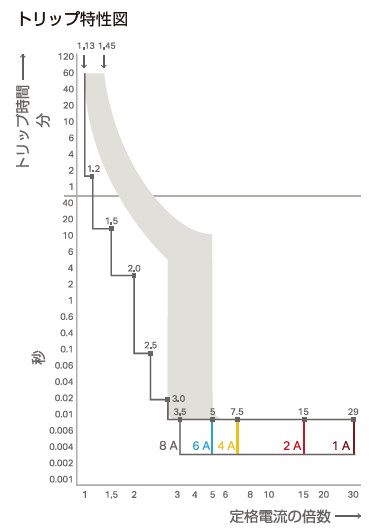

過電流検知時に素早く確実にトリップすることで、他回路への影響を防止できます。 - DI / DO 通信機能
上位PLC より、DO による監視やDI によるリセットなどリモート操作ができます。 - ジャンパによるコモニング
複数枚使用時はジャンパによるコモニングをすることで、配線工数を削減できます。 - 豊富なラインナップ
固定タイプ (0.5A ～8A) と調整可能タイプがあります。調整可能タイプを使用すれば、単一部品管理で負荷に合わせ使い分けできます。 - 北米向けNEC Class2 対応
パワーサプライに関わらず、NEC Class2 (UL1310) に対応することができます。
主な仕様
| 回路点数 | 1 チャンネル |
|---|---|
| 定格入力電圧 | DC 24V |
| 定格出力電圧 | DC 24V |
| トリップ定格電流 | 型番による（ ラインナップ参照） |
| トリップ時間 | 負荷による |
| 通信機能 | DI/DO |
| 寸法（mm） W × H × D | 6 × 94 × 97.8 |
| 質量 | 55g |
| 使用周囲温度 | –25～+70℃ |
※上記以外の仕様については下記データシートを参照ください。
製品ラインナップ
| 型番 | トリップ定格電流 | 認証規格 |
|---|---|---|
| 787-3861/050-1000 * | 0.5 A（ 固定） | EN 61000-6-2 EN 61000-6-3 UL 61010-2-201 UL 1310 (NEC Class2) UL 2367  |
| 787-3861/100-1000 * | 1 A（ 固定） | |
| 787-3861/200-1000 * | 2 A（ 固定） | |
| 787-3861/400-1000 * | 4 A（ 固定） | |
| 787-3861/600-0000 | 6 A（ 固定） | |
| 787-3861/800-0000 | 8 A（ 固定） | |
| 787-3861/004-1020 * | 0.5 / 1 / 1.5 / 2 / 2.5 / 3 /3.5 / 4 A（ 調整可能） | |
| 787-3861/108-0020 | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A（ 調整可能） |
*NEC Class2 (UL1310) 適合品

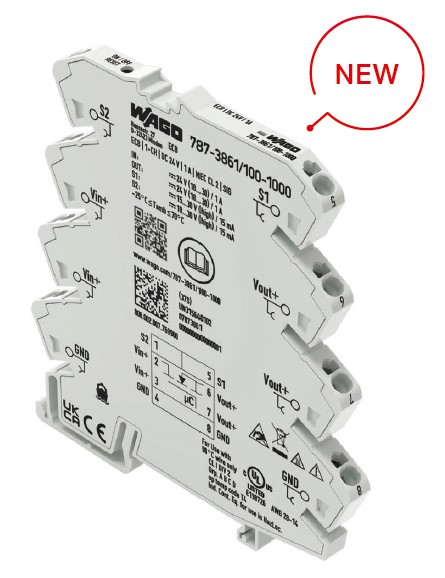

1チャンネル電子式サーキットプロテクタ
787-3861シリーズ
写真はイメージです
| 入力 | |
|---|---|
| 定格入力電圧 Vi nom | DC 24 V |
| 入力電圧範囲 | DC 18～ 30V (SELV) |
| 出力 | |
| 総チャンネル数 | 1 |
| 定格出力電圧 Vo nom | DC 24V |
| 出力電圧範囲 | DC 18～ 30V (Vo – 電圧降下) |
| 電圧降下 | ≤ 40 ～ 320 mV (型番による) |
| トリップ定格電流 Io nom | 0.5 ～ 8 A (型番による) |
| トリップ時間 | 負荷による |
| 接続可能容量負荷 | < 5000 μF ～ > 50000 μF (型番による) |
| オンディレー時間 | 負荷による, (最小 0 ms / 最大 500 ms) |
| 信号 / 通信 | |
| 動作表示 | 緑 LED (チャンネル ON); 赤 LED (チャンネル OFF) 橙 LED (チャンネルトリップ, 冷却完) |
| リモート入力 S1 | トリップリセット操作 (DC 15 ～ 30 V を入力) |
| 信号出力 S2 | アクティブ信号出力 (トリップ時 OFF) |
| 変換効率 / 電力損失 | |
| 電力損失 Pl | ≤ 0.4 W (無負荷) |
| 変換効率 Typ. | 98 % |
| ヒューズ保護 | |
| 内部ヒューズ | T 4 A ～ T 10 A (型番による) |
| 安全性および保護 / 環境要求事項 | |
| 逆電圧保護 | なし |
| 汚染度 | 2 |
| 並列運転 | 不可 |
| 直列運転 | 不可 |
| 保護クラス / 保護等級 | III / IP20 (EN 60529 による) |
| 絶縁電圧 (コネクタ – ハウジング) | DC 1.5 kV |
| 使用周囲温度 | -25 ～ +70 ℃ |
| 相対湿度 | 10 ～ 95 % (結露なし) |

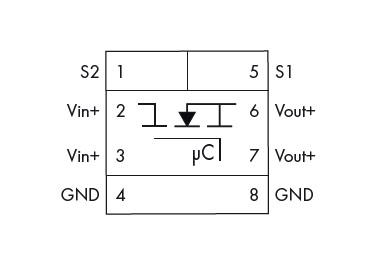

| 接続 | |
| ジャンパスロット数 | 8 |
| 電線接続方式 | Push-in CAGE CLAMP® |
| 適合電線 | 単線 : 0.08 ～ 2.5 mm² / AWG 26 ～ 14 可とうより線 : 0.34 ～ 2.5 mm² / AWG 22 ～ 14 |
| 寸法 / 取付方法 / 質量 | |

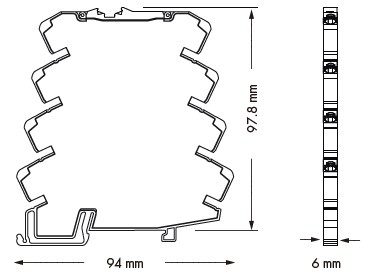

| 寸法 (mm) W x H x D | 6 x 94 x 97.8; D は DIN 35 レール上端からの寸法 |
| 取付方法 | DIN 35 レール |
| 質量 | 55 g |
| 規格および認証 | |
| 規格 / 認証 | CE; UKCA; EN 61000-6-2; EN 61000-6-3; UL 61010-2-201; DNV; UL 1310 (NEC Class 2); UL 2367 |

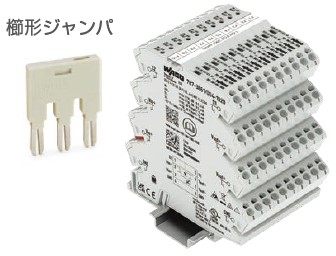

アクセサリ
| 型番 | 製品説明 |
|---|---|
| 859-402 | 櫛形ジャンパ 2 極, ライトグレー, 18 A |
| 859-403 | 櫛形ジャンパ 3 極, ライトグレー, 18 A |
| … | … |
| 859-409 | 櫛形ジャンパ 9 極, ライトグレー, 18 A |
| 859-410 | 櫛形ジャンパ 10 極, ライトグレー, 18 A |
| … /000-005 | レッド |
| … /000-006 | ブルー |
改良のため、仕様は予告なく変更する場合があります。
