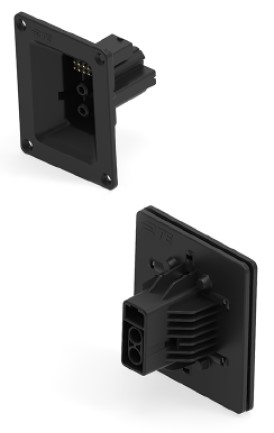

TE Connectivity(TE)のブラインド嵌合モバイルロボット充電コネクタは、一般的な物流倉庫で稼働している小型のモバイルロボット、無人搬送車向けに開発された製品です。自律走行搬送ロボット(AMR)は、主に自動倉庫におけるマテリアルハンドリング（ピッキング、搬送、格納、仕分け）に活用されています。
モバイルロボット充電コネクタは、電源:２極または3極、信号：最大8極を備え、モバイルロボットの設置とメンテナンス時間の短縮に貢献します。

利点

• 高い挿抜耐久性
• 様々なコネクタ構成、データ、検知センサーに対応可能なモジュール設計
• 充電用シーケンシャルグランドコンタクト（3極のみ）
• フローティングパネルマウント設計により、位置ズレ嵌合補正量を最大化
• UL1977に適合

アプリケーション

• 自律走行搬送ロボット/無人搬送車（AMR/AGV）用チャージャー
• ブラインド嵌合バッテリー充電
• その他産業用ロボット、サービスロボット、医療用ロボット

特徴

高い挿抜耐久性を実現するための堅牢な設計

• 挿抜回数：12,000回以上

　・低コンタクト挿入力（電源用）
　・スプリングプローブコンタクト（信号用）

• ブラインド嵌合機能
• 嵌合位置ズレ補正量

　・X方向：＋/－15mm Y方向：＋/－10mm
　・Z方向（嵌合方向）：＋/－ 約５°の傾き吸収

接続の柔軟性

• 電源極数：2極、3極

・電源線最大定格電流： 50A / 最大定格電圧： 125V
・電源用コンタクト適用電線範囲：AWG#8-10（軟銅撚線）
・接地、または2つのバッテリーモジュールへの個別充電システム構築に有効なシーケンシャルグランドピン

• 信号極数：最大8極
• 信号線最大定格電流：0.5A/ライン
• 信号用コンタクト適用電線範囲：AWG#22-30（軟銅撚線）
• 取付パネル裏面からモジュール着脱が可能で、設置やメンテナンスが容易
• 高い挿抜耐久性を実現する信号用スプリングプローブコンタクト
• 信号用コンタクトの嵌合インターフェース
  ：TE ミニユニバーサメイテンロックⅡコネクタ

技術関連文書

• 製品規格 108-160493
• 取付適用規格取付適用規格 14-160271
