新製品 オーム電機
2024年4月1日発売
2024年4月1日発売

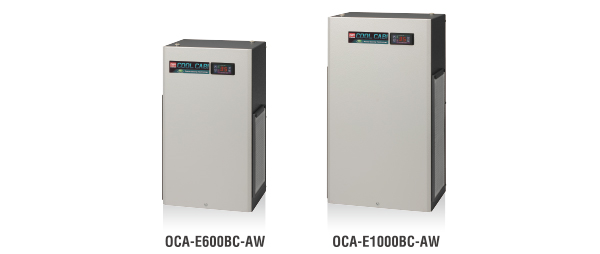

盤用クーラ クールキャビ ノンフロン 省エネ OCA-E600BC-AW、OCA-E1000BC-AW
未来型省エネ、遂に始動。
さらに完成度を高めた、

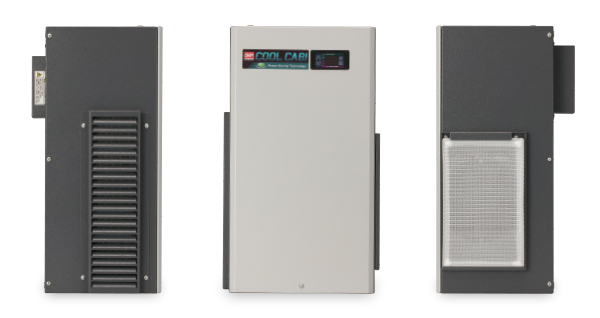

ノンフロン盤用クーラー「COOL CABI」
SDGsやカーボンニュートラルが叫ばれる昨今。
オーム電機では、盤用クーラーの従来構造を徹底的に突き詰める事により冷却性能の高効率化・省電力化を行い、革命的な省エネ性を実現しました。
最大67％ダウン！業界No.1の革命的省エネ性
熱流体解析によりクーラー内部のレイアウトや流路を最適化。また、搭載部品であるコンプレッサやDCファンモータによる消費電力も徹底的に見直しました。さらにインバータを使用することで熱負荷や周囲温度の変化に対して最適な制御を行い、常に高効率な状態を維持しながら従来比最大67％※の高い省エネ性を実現しました。
※周囲温度35℃ 負荷率70％の場合

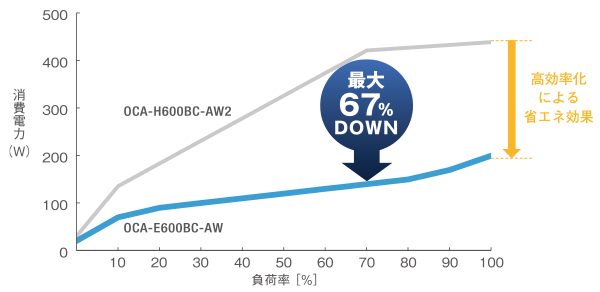

消費電力比較

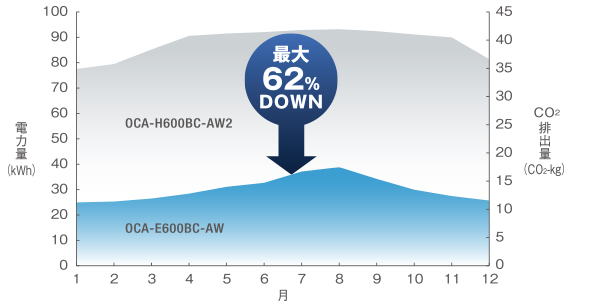

年間電力量・CO2排出量比較
高精度な温度制御により最適な温度を保つことで、年間電力量・CO2排出量を最大62％削減できます
業界初のワイドレンジ
ワールドワイドレンジに対応。国内のみならず海外の使用ニーズに対応し、より使いやすくなりました。
世界中の入力電源（AC100V～AC240V）で作動可能なため、入力電圧に左右されることなく各国で同一性能を発揮します。
優れたメンテナンス性

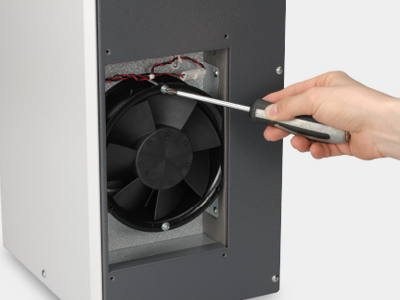

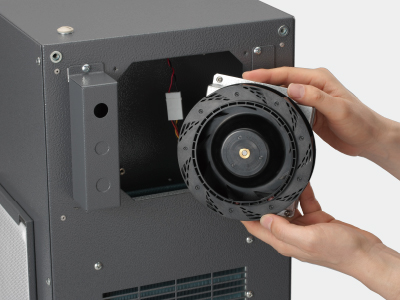

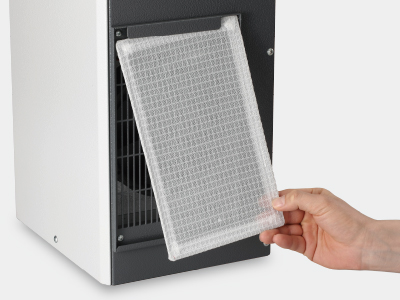

フィルタはネット状で強度があり、洗浄して再使用できます。ファンモータはドライバー1本で取り外すことができ、特殊な工具は必要ありません。リード線は中継コネクタでワンタッチ接続できます。
ラインナップ
| 取付方法 | 型式 | 冷却能力 ※ | 定格電圧（50/60Hz） |
|---|---|---|---|
| 側面取付型 | OCA-E600BC-AW | 600W | 単相AC100～240V |
| OCA-E1000BC-AW | 1000W |
型式・仕様
| 型式 | OCA-E600BC-AW | OCA-E1000BC-AW | |
|---|---|---|---|
| 取付方法 | 側面取付型 | ||
| 冷却能力※1 | 600W | 1000W | |
| 定格電圧（50/60Hz）※2 | 単相AC100～240V | ||
| 定格消費電流 | 100V | 2.1A | 3.5A |
| 200V | 1.2A | 1.8A | |
| 240V | 1.1A | 1.6A | |
| 始動電流 | 8.6A | 15.3A | |
| 消費電力 | 200W | 340W | |
| 使用周囲温度※3 | +20℃～+55℃ | ||
| 使用周囲湿度 | 85%RH以下 結露無き事 | ||
| 騒音（A特性） | 62dB | 65dB | |
| 表示 | 盤内温度/アラームコード/運転ランプ（緑）/アラームランプ（赤） | ||
| 機能 | 盤内高温以上検出、放熱異常検出、温度センサ断線検出、メンテナンス時期お知らせタイマー、点検時強制冷却運転機能 | ||
| アラーム出力 | 無電圧接点出力 1a接点×2（COMMON共通）AC250V 2A DC30V 2A | ||
| 通信機能 | RS485 2線式（Modbus RTU） | ||
| 耐震動性 | 振動数10～55Hz 振幅0.15mm 掃引サイクル10回 | ||
| 保護等級 | 内部循環 IP54相当 | ||
| 適合 | 環境対応 | RoHS2 | |
| 冷媒 | R1234yf（400g） | R1234yf（700g） | |
| 地球温暖化係数※4 | ＜1 | ||
| 塗装色 | 粉体塗装 N8相当、N4相当 | ||
| 外形寸法（mm） | W300×H550×D240 | W350×H650×D240 | |
| 本体質量 | 23kg | 30kg | |
※1 盤外温度および盤内温度が＋35℃の場合の公称冷却能力です。
※2 運転中の許容電圧変動範囲は定格電圧の±10％です。許容電圧変動範囲は連動的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 温度範囲外では使用できません。
※4 IPCC第5次レポート2013

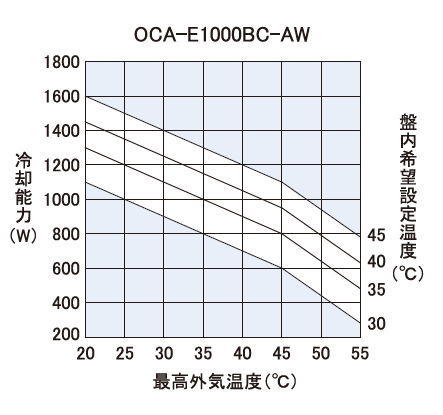

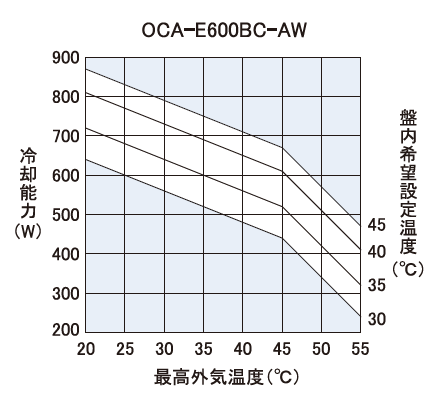

能力線図

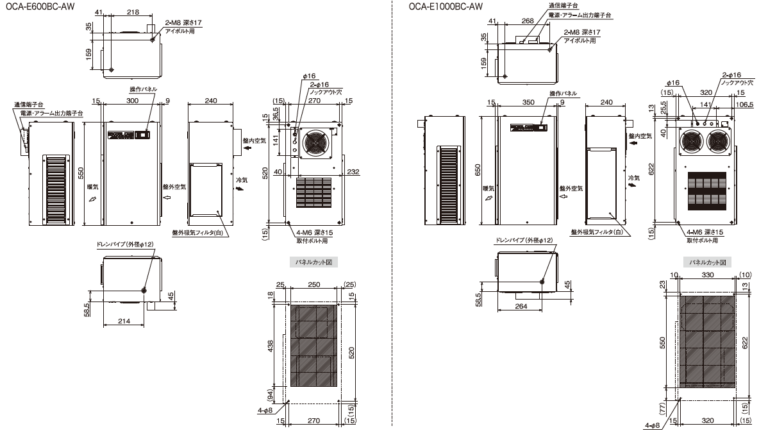

外形寸法図
