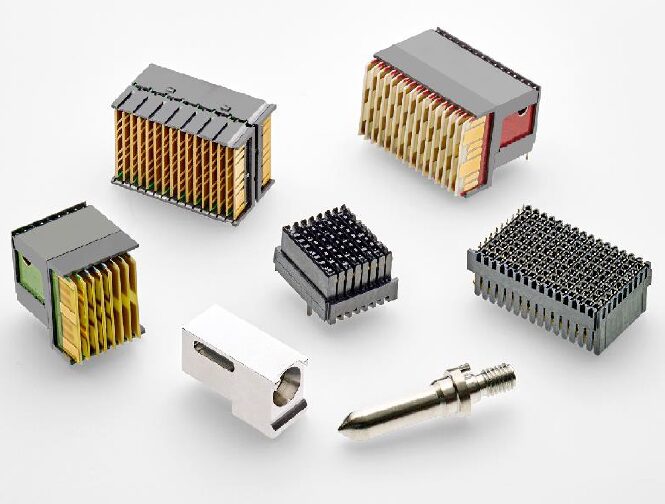

MULTIGIG RT2-S及びRT3コネクタ

VPXはTE Connectivity (TE)のMULTIGIG RTコネクタ・プラットフォームで進化：
-データ転送速度25Gb/秒以上
-VITA振動規格に適合した堅牢なマルチポイント接点システム
-下位相互運用性を持つモジュラ設計

TE Connectivity（TE）の次世代軽量、堅牢、高速バックプレーンコネクタMULTIGIG RT 2-SおよびMULTIGIG RT 3は、VITA 46 VPXコネクタのインターフェース寸法に対応しています。本製品は従来のMULTIGIG RT製品と下位互換性があり、同様の高い信頼性インターフェースを提供します。

新しい端子とウェハーの設計は、信号整合性を最適化し、データ転送速度を16-25Gb/s以上に拡張します。

高速

• 強化された基板ウェハーと端子設計により、最大25Gb/sの帯域幅をサポート

柔軟性

• VITA 46コネクタのインターフェース要件に対応し、従来のVPX製品との下位互換性を実現。
• アプリケーションの要件に合わせてカスタマイズ可能。

モジュラ

• モジュール設計により、より高速なMULTIGIG RT 3コネクタと従来のMULTIGIG RT 2およびMULTIGIG RT 2-Rコネクタを交換することで、多様な構成が可能。

堅牢

• 接点構造は、4重冗長接点を採用し、衝撃や振動に最適な性能を発揮。

アプリケーション

• 防衛用エレクトロニクス/C4ISR
• 航空電子工学
• グラウンド・ディフェンス
• ミサイル防衛
• 宇宙

規格

• 取付適用規格：
  114-163004（MULTIGIG RT 2、RT 2-R、RT 3コネクタ)
• 製品規格：108-2072（MULTIGIG RT 3）
• 試験報告書：501-544 (MULTIGIG RT 2-R) および 501-134091(MULTIGIG RT 3)
• 電気性能レポート505-2 (RT 3)
• バックプレーンコネクタの取り外し：408-10127（右3）
• ドーターカードコネクタの取り外し： 408-10454 (RT 3)
• 規格と試験報告書：
  #第204690号（VITA 72 VPX コネクタレポート）
