新製品 TE Connectivity Japan

試験および計測器アプリケーション向けRFコネクタとケーブルアセンブリ

試験および計測器アプリケーション向けRFコネクタとケーブルアセンブリ

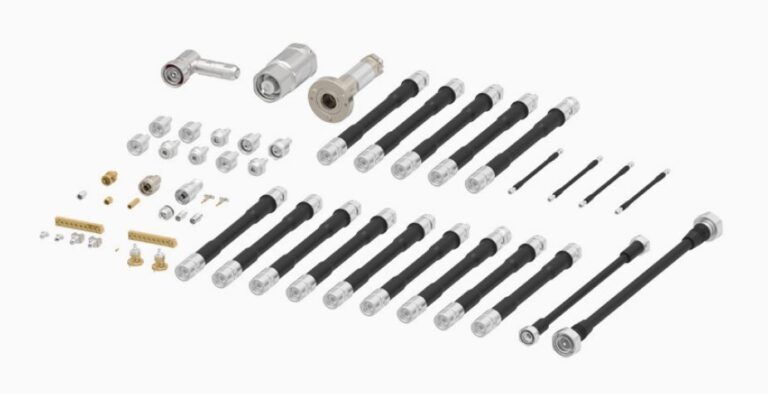

TE Connectivity社（TE）の高周波RFコネクタ、アダプタ、結線、および試験ケーブル アセンブリは最大110 GHzまでサポートし、試験と計測器、ならびにその他の高度なアプリケーションのためにより優れた性能を発揮します。
拡充されたRFシリーズは業界の中でも屈指の優れた性能を誇り、挿入損失や電圧定在波比（VSWR）も低く、他のRFベンダー品との互換性を有しています。当社なら、有利な価格で、より短い納期でこうした製品をお届けできます。
標準的な製品の供給とカスタム設計の能力を備えたTEなら、さまざまなお客様のニーズに応える高周波RF製品をお届けできます。幅広いRF製品シリーズを用意している当社は、お客様に多彩なRFソリューションを供給することができます。

製品の特性

優れた性能

  • 最大110 GHzの高周波性能
  • 低い挿入損失と電圧定在波比（VSWR）
  • 振幅と相の安定性

有利な価格と短い納期

  • 当社は工学・製造の分野で高度な専門性を培っており、全世界のどこへでも有利な価格で、かつ短納期で製品をお届けできます。

幅広い製品シリーズ

  • Nタイプ、SMAタイプ、BNC、ミニSMB、3.5mm、2.92mm、2.40mm、1.85mm、1.0mm RFコネクタ、アダプタ、結線、および試験ケーブル アセンブリが
    可能
  • コネクタとケーブル アセンブリをカスタマイズして、お客様が抱えるさまざまなニーズに対応することができます。




RF結線

  • 2.92mm、SMAタイプ、Nタイプ、BNC、およびミニSMB結線のための業界を先導する電気的性能（VSWR、挿入損失など）
  • コンパクトなサイズ
ブラインド メイト アダプタ

  • ねじ込み式の接続
  • より素早く接続できることで、試験の効率性を高め、コスト削減に貢献
  • アライメントを考慮したフローティング設計
  • 定格20,000サイクル
  • 2.40mm、2.92mm、SMAタイプ、Nタイプ、BNC、および試験プローブのための業界屈指の信号整合性（SI）性能
はんだ付けが不要なコネクタ

  • マルチポートSMPM RF製品
  • 最大70 GHzの性能
  • はんだ付けの工程なしでPCBにコネクタを直接組み付けることができるため、開発と製造にかかる時間を短縮できます。
  • SMPM、2.40mm、2.92mm、SMAタイプのはんだ付け不要のコネクタに向けた業界を先導するSI性能
  • 垂直およびエッジ ローンチ タイプ。
  • 定格1,000サイクル
VNA試験ケーブル アセンブリ

  • 試験台（VNAなど）とDUTの間での使用、安定した相と振幅
  • 1.0mm、1.85mm、2.40mm、3.5mm試験ケーブル アセンブリに向けた業界を先導するSI性能
  • 耐久性を高めたケーブル アセンブリには、より高い機械的信頼性が備わっています。
導波管用コネクタ

  • 1.0mm導波管用コネクタに向けた業界を先導するSI性能
  • 方形導波管と同軸導波管間の信号変換のための極めて低い損失
  • 定格1,000サイクル
VNAアダプタ

  • VNAポートに接続し、VNAを保護するために使用可能
  • VNAポートを通常の試験アダプタと試験ケーブル アセンブリに変更するために使用可能
  • 1.85mm、2.40mm、2.92mm VNAアダプタに向けた業界を先導するSI性能
ハイ パワー コネクタ、低受動相互変調（PIM）ケーブル アセンブリコネクタ

  • 卓越した電気的性能
  • より大きなロック トルク

ケーブル アセンブリ

  • 卓越した電気的性能（VSWRおよび低PIM）
  • テール部は射出成形されており、信頼性を向上




型番 型番詳細 製品タイプ
2441517-1 2.92mmオス結線 RF結線
2441518-1 SMA PLUG 50Ωの抵抗 RF結線
2441519-1 Nオス結線 RF結線
2441520-1 BNCオス結線75Ω RF結線
2441521-1 ミニSMB 75Ωオス結線 RF結線
2441538-1 SMAメス – フローティング ブラインド メイトのSMAオス アダプタ、50Ω ブラインド メイト アダプタ
2441539-1 2.92mmメス – 2.92mmオス（スライドオン）のアダプタ ブラインド メイト アダプタ
2441542-1 2.4mmメス – 2.4mmオス（スライドオン）のアダプタ ブラインド メイト アダプタ
2441543-1 Nメス – クイック ロックNオスのアダプタ、50Ω ブラインド メイト アダプタ
2441534-1 ML51 J – RFスイッチ6のアダプタ ブラインド メイト アダプタ
2441535-1 ML51 J – RFスイッチ6のアダプタ ブラインド メイト アダプタ
2441545-1 PCB組み付けのためのSMAメスS/T、2穴フランジ、50Ω はんだ付けが不要なコネクタ
2441546-1 2.92mmメスS/Tフィールド交換可能、50Ω はんだ付けが不要なコネクタ
2441872-1 2.4mmメスS/Tコネクタ、エンド ローンチ付き、50Ω はんだ付けが不要なコネクタ
2441873-1 2.92mmメスS/Tコネクタ、エンド ローンチ付き、50Ω はんだ付けが不要なコネクタ
2441483-1 SSMP SBオスS/T 8ポート エッジ ローンチ、50Ω はんだ付けが不要なコネクタ
2441484-1 SSMPメス – SSMPメス アダプタ、50Ω はんだ付けが不要なコネクタ
2441485-1 SSMP FDオスS/T 8ポート エッジ ローンチ、50Ω はんだ付けが不要なコネクタ
2441515-1 WR10-1.0K導波管同軸コンバータ 導波管用コネクタ
2441516-1 WR12-1.0K導波管同軸コンバータ 導波管用コネクタ
2441390-1 2.4mmメス – 3.5mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
2441417-1 2.4mmメス – 3.5mmオスS/T NMDアダプタ、50 Ω VNAアダプタ
2441440-1 2.4mmメス – 2.92mmオスS/T NMDアダプタ、50 Ω VNAアダプタ
2441445-1 2.4mmメス – 2.92mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
2441448-1 2.4mmメス – 2.4mmオスS/T NMDアダプタ、50 Ω VNAアダプタ
2441449-1 2.4mmメス – 2.4mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
2441450-1 1.85mmメス – 1.85mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
2441451-1 1.85mmオス – 1.85mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
2441452-1 2.92mmオス – 2.92mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
2441453-1 2.92mmメス – 2.92mmメスS/T NMDアダプタ、50 Ω VNAアダプタ
1-2441454-0 NMD 1.85mmメスSIT – NMD 1.85mmオスSIT試験ケーブル1000mm VNA試験ケーブル アセンブリ
1-2441456-0 NMD 1.85mmメスSIT – 1.85mmメスSIT試験ケーブル1000mm VNA試験ケーブル アセンブリ
1-2441460-0 NMD 2.4mmメスS/T – NMD 2.4mmオスS/T試験ケーブル1000mm VNA試験ケーブル アセンブリ
1-2441463-0 NMD 2.4mmメスS/T – 2.4mmメスS/T試験ケーブル1000mm VNA試験ケーブル アセンブリ
1-2441466-0 NMD 2.4mmメスS/T – NMD 3.5mmオスS/T試験ケーブル1000mm VNA試験ケーブル アセンブリ
1-2441470-0 NMD 2.4mmメスS/T – 3.5mmオスS/T試験ケーブル1000mm VNA試験ケーブル アセンブリ
1-2441474-0 NMD 2.4mmメスS/T – NオスS/T試験ケーブル1000mm VNA試験ケーブル アセンブリ
2441454-1 NMD 1.85mmメスSIT – NMD 1.85mmオスSIT試験ケーブル600mm VNA試験ケーブル アセンブリ
2441456-1 NMD 1.85mmメスSIT – 1.85mmメスSIT試験ケーブル600mm VNA試験ケーブル アセンブリ
2441460-1 NMD 2.4mmメスS/T – NMD 2.4mmオスS/T試験ケーブル600mm VNA試験ケーブル アセンブリ
2441463-1 NMD 2.4mmメスS/T – 2.4mmメスS/T試験ケーブル600mm VNA試験ケーブル アセンブリ
2441466-1 NMD 2.4mmメスS/T – NMD 3.5mmオスS/T試験ケーブル600mm VNA試験ケーブル アセンブリ
2441470-1 NMD 2.4mmメスS/T – 3.5mmオスS/T試験ケーブル600mm VNA試験ケーブル アセンブリ
2441474-1 NMD 2.4mmメスS/T – NオスS/T試験ケーブル600mm VNA試験ケーブル アセンブリ
1-2441478-0 1.0mmオスS/T – 1.0mmオスS/T、試験ケーブル1M用 VNA試験ケーブル アセンブリ
2441478-1 1.0mmオスS/T – 1.0mmオスS/T、試験ケーブル300mm用 VNA試験ケーブル アセンブリ
2441478-2 1.0mmオスS/T – 1.0mmオスS/T、試験ケーブル500mm用 VNA試験ケーブル アセンブリ
2441478-3 1.0mmオスS/T – 1.0mmオスS/T、試験ケーブル600mm用 VNA試験ケーブル アセンブリ
2441529-1 4.3-10オスS/T – 4.3-10オスS/T、M5458H-3/8 SFケーブル用 低PIMケーブル アセンブリ用コネクタ
2441531-1 7-16オスS/T – 7-16オスS/T、1/2 SFケーブル用 低PIMケーブル アセンブリ用コネクタ
2441522-1 7/16オス（プラグ） R/A、RG-213/RG-214/RG-393ケーブル用 低PIMケーブル アセンブリ
2441524-1 LCオス（プラグ） S/T圧着、HPL-1200ケーブル、50Ω 低PIMケーブル アセンブリ
2441708-1 EIA 7/8′ S/Tクランプ コネクタ、SFT-600ケーブル用、50Ω 低PIMケーブル アセンブリ
