アルミフレームクリップ
取り付け1秒！回すだけの簡単固定。

コンパクトな外形寸法

コンパクトな外形寸法で、フレームカバーなどに干渉しにくい設計です。

簡単固定

90度回すだけで簡単にアルミフレームに固定でき、ネジや工具が不要です。

クリップで固定

クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことが可能です。結束径がφ2mm〜φ8mmのため、細径の配線固定に適しています。

アルミフレームクリップ

• 色：乳白
• 材質：66ナイロン
• UL難燃グレー ド（主原料）：UL94V-2
• 常時使用温度範囲：—40℃~+85℃

生産現場の設備ユニットのアルミフレームヘ取り付けて、簡単に配線固定が可能です。主要アルミフレームメーカー3社(SUS、MISUMI、ボッシュ ・ レックスロス） ＊1製のアルミフレームに使用でき、汎用性に優れています。
クリップ部は開閉できるデザインのため、 メンテナンス時にハー ネスを動かしたり、取り外すことが可能です。 結束径がφ2mm~φ8mmのため、細径の配線固定に 適しています。
コンパクトな外形寸法で、 フレームカバーなどに干渉しにくい設計です。
*1 :sus株式会社、株式会社ミスミグループ本社、ボッシュ ・ レックスロス株式会社の商標あるいは商号です。

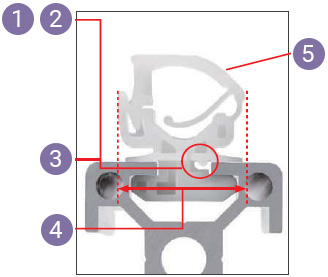

特徴

1. 逆回転防止機能
   取り付け後、衝撃などによる脱落を防止します。
2. 90度回して固定するだけ、ネジ止め不要

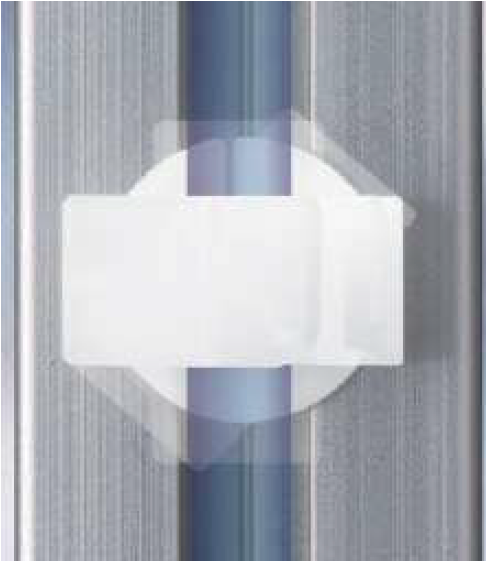

   フレームの溝（スロット）にはめて、90度時計回りに回して固定するだけで、ネジ止めが不要です。
3. 固定完了が指先でわかるリブ機構
   90度回して確実に固定できたことが指先の感触で伝わる固定リブ機構付きです。
4. コンパクトな外形寸法
   コンパクトな外形寸法で、フレームカバーなどに干渉しにくい設定です。
5. 細径に対応した、開閉可能なクリップ部
   クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことが可能です。結束径がφ2mm〜φ8mmのため、細径の配線固定に適しています。

Article-No.	型番	適用アルミフレーム＊2			結束径	販売単位（個）
		板厚	溝幅（スロット）	外型寸法（参考）		袋	ケース
151-04269	AFLMC30	2.0~2.2mm	8.0mm	30mm角	φ2.0~8.0mm	100	2,500

*2：板厚と溝幅（スロット）が適合していれば、上記以外のフレームでも取り付け可能な場合がございます。
マークは再結束可能な製品に付与しています。
