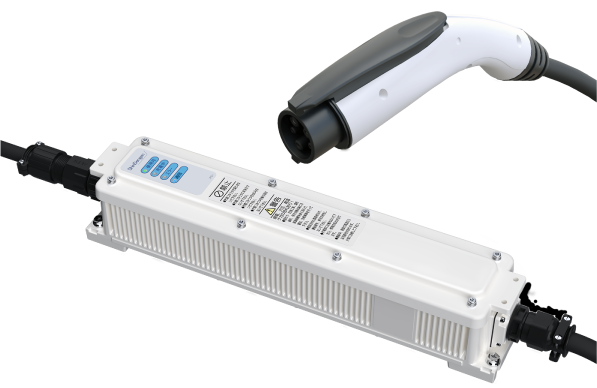

EV用「見せない普通充電器 6kW」
見せない普通充電器 | 6kW EV充電器
アレンジ自由自在、究極のシンプル。
充電出力30A（6kW相当）｜普通充電器
最もシンプルで洗練されたMODE3方式の普通充電器。新電元の電源技術をコアに、好きなデザインやサービスをアレンジできます。何も飾らず「EV充電」の機能だけ欲しい場所には、そのまま壁や地面にポンと設置。「挿すだけ充電」モードでボタン操作もいらないスマートな充電体験。
いつもの場所で、基礎充電。
プライベート利用なら、初期設定なしで「挿すだけ充電」ができます。買い切りもOK。コールセンターサービスや定額修理サービスのトッピングもできます。
オリジナル充電サービスの開発もできる。

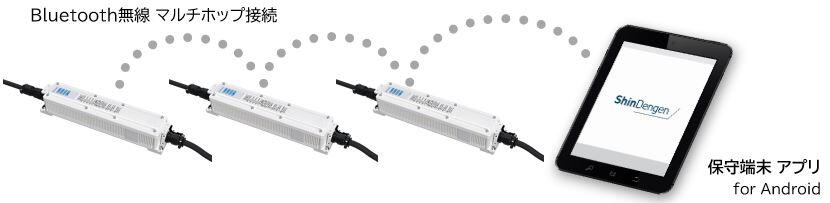

無線でコントロールできる機能を搭載。本体へのステッカー貼付*1や、オリジナルでデザインしたケースへの収納*2もできます。詳しくはご相談ください。
*1：貼付サイズは60×31mm指定。
*2：放熱、踏みつけ防止、本体制御の電波透過などの要件を満たす必要があります。
特長

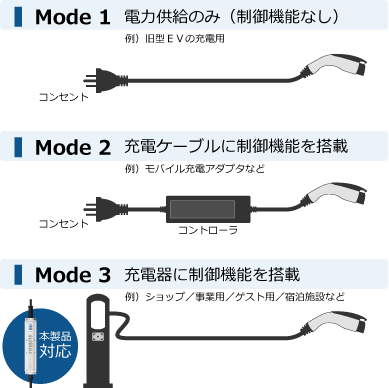

車と通信できる「コントロールパイロット」対応
MODE3方式の充電器は、車両と通信しながら充電制御を行うコントロールパイロット（CPLT）に対応していますので、コンセント方式よりも公共用・事業用に適しています。
- 車載ケーブル不要で、旅行先でも安心。
- 充電器側から出力電流をコントロールできる。
- 車両側からの確認操作で通電スタートできる。
- 見せない普通充電器なら「挿すだけ充電」にも対応。
一般的な充電器の約2倍速
実用性能で注目されている6kW出力に対応しています。バッテリー1kWhあたり6kmほど走行できるEVなら、5時間の充電で約180kmの走行距離を回復できます。通勤などで車を利用する方の年間平均走行距離は1万kmと言われており、1日平均30kmに相当します。6kW充電器なら、1日分の走行距離を約50分で充電することもできます。（車両電費6kmにて最大出力で連続充電した場合）
| 性能指標 | 見せない普通充電器 | 一般的な充電器 |
|---|---|---|
| 出力電流 | 6kW | 3.2kW |
| 充電量 （5時間） |
30kWh （乗用EV電池容量の約50%） |
16kWh （乗用EVの電池容量の約27%） |
| 回復走行距離 （5時間） |
180km （平均的な通勤用車の6日分） |
96km （平均的な通勤用車の約3日分） |
| 充電速度比較 | 約2倍速 | 1倍速 |
超コンパクト＆自由なレイアウト
出力6kWのMODE3充電器でありながら、ケーブルやコネクタホルダーを自由にレイアウトできます。駐車場の輪止めブロックに並べて置けるサイズ感で、思いつくほとんどの場所に設置可能。ミニマルな充電スポットを実現できます。
- 地面／壁面／天井／斜面に設置できる。
- ケースの中、梁の上、塀の裏側など。見えない場所に。
- 水害に耐えられる完全防水。
仕様・設定機能・外観
主な仕様
| 型式 | PM-CS09-M-CG | |
|---|---|---|
| 定格電圧 | 単相2線 200V | |
| 定格電流 | 30A | 6kW相当 |
| 充電方式 | Mode3 | IEC61851－1e.d3.0 |
| 通信方式 | Bluetooth®5.0内蔵 | 保守・機能拡張用。一般充電利用者向けではありません。 |
| ケーブル長 | 標準6m | |
| 周囲温度 | －20～55℃ | |
| 強度 | 2t車の踏みつけに耐える | ビークルドライブオーバー試験 |
| 環境 | 重塩害対応 | |
| 寸法 | W84 × D400 × H80 mm | |
| 質量 | 3.0kg | ケーブル・充電コネクタ含まず |
設定項目・機能
| 設定する | 即時充電 | オン[標準] ・・・プラグインスタート。挿すだけ充電開始 オフ ・・・スマホ/決済器などから認証・要開発 |
|---|---|---|
| 休止設定 | オン ・・・使用可LED 消灯（営業時間外） オフ[標準] ・・・使用可LED 点滅（営業時間中） |
|
| 充電電流 | 6 ～ 30A・1A単位 | |
| スケジュール | 月～日曜日・1時間単位 （7日×24コマ） | |
| 表示する | 利用状態 | 充電電流・充電量をリアルタイムで表示 |
| 利用履歴 | 充電電流・充電量・開始/停止時刻を表示 |
オプション・サービス

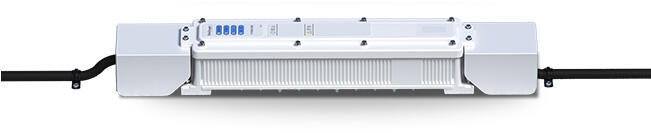

| オプション品 | 配線保護カバー （主に地面設置用） |
地面など、人が踏みつける可能性がある場所に本製品を設置する場合に、必ず取り付けてください。入力側と出力側のカバーセット。 ※2t車の踏みつけに耐えますが、日常的に車のタイヤが接触する場所への設置はしないでください。  寸法：入力側L=219mm、出力側L=219mm |
|---|---|---|

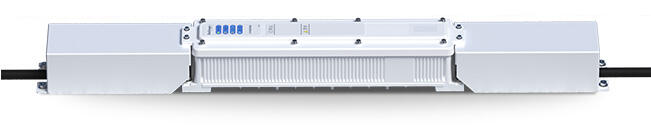

| 悪戯防止カバー （主に壁面設置用） |
壁面など、人が触れる可能性がある場所に本製品を設置する場合、かつ悪戯によるコネクタ部の着脱などが懸念される場合に、取り付けが推奨されます。入力側と出力側のカバーセット。 寸法：入力側L=100mm、出力側L=100mm |
|
| サービス | コールセンターサービス | 本製品の使い方や、「故障かな？」と思ったときの対応などをご案内するコールセンターを利用いただけます。ご利用時には、必ずご加入機器のシリアル番号が必要です。 |
| 定額修理サービス | 年間定額にて、突然の故障時に交換品を速やかに発送します。通常修理と異なり、修理受付後に速やかに交換品を当社から発送する「先出し対応」となりますので、お客さまによる取外／取付が1回の作業で完了します。（通常は当社にて故障品を確認後に交換品を発送） |

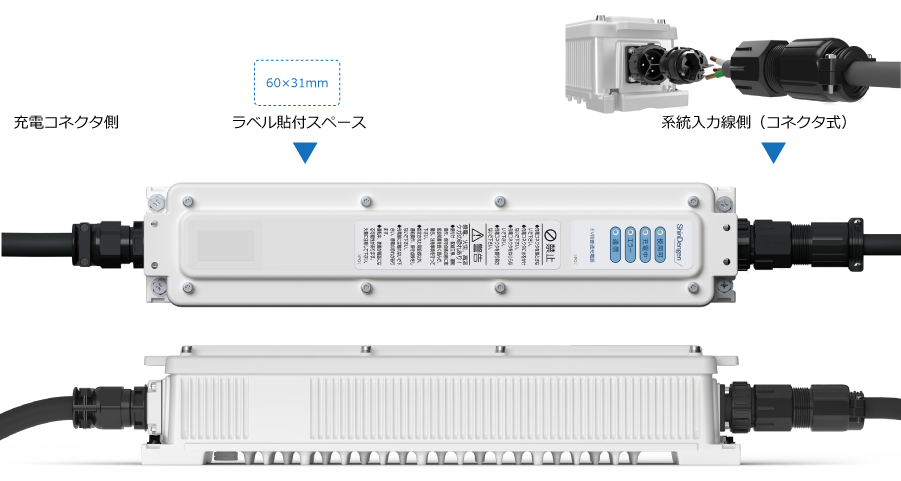

外観イメージ
