新製品 TE Connectivity Japan

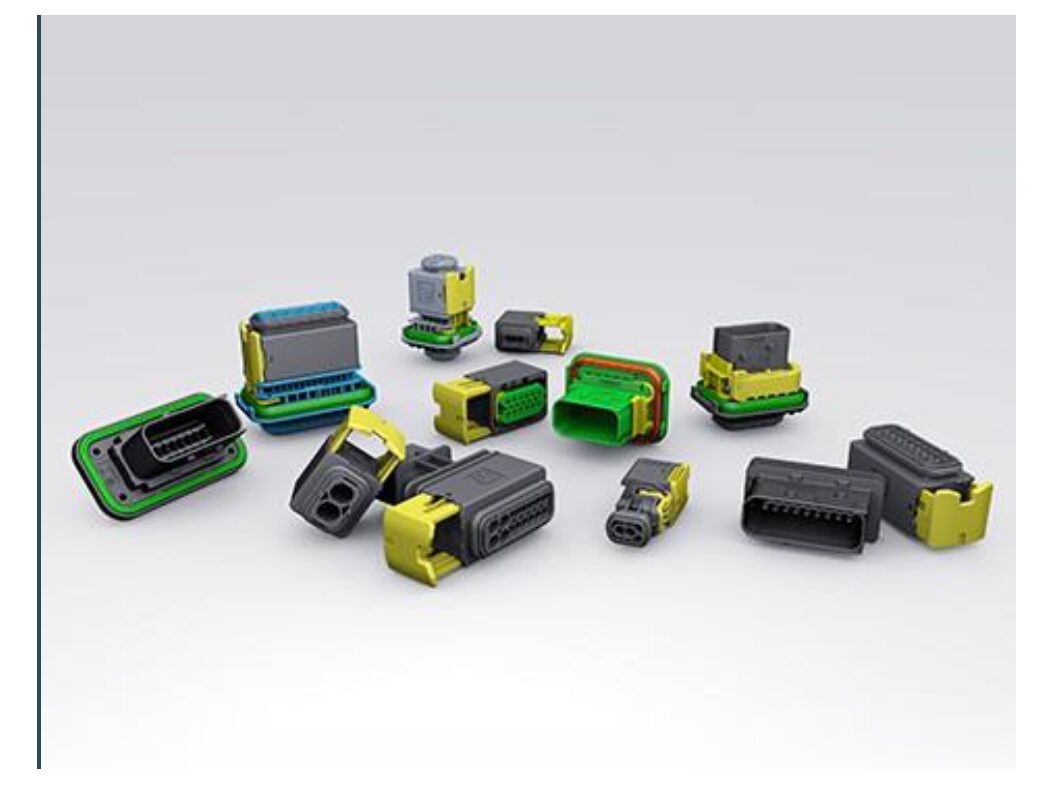

HDSCS_ヘビーデューティーシーリングコネクタ
新製品紹介
HDSCS_ヘビーデューティーシーリングコネクタ
- 拡充された製品シリーズ:ポートフォリオ 2極グループAから18極グループE
- 単列キャビティブロックの小型MCON 1.2端子 システムによる高密度化
コネクティビティとセンサの世界的リーディングカンパニーであるTE Connectivity（TE）は、建機および商業輸送業界における高密度化と電源需要の増加に伴い、従来の総ラインナップの半分以上の新製品を追加し、ヘビーデューティーシーリングコネクタシリーズ（HDSCS）を拡充致しました。HDSCSは、TEの主要な製品シリーズであり、成長と革新を続けています。新製品は、グランディング、配電、センサ・インターフェースに対するお客様の需要にお応えします。
ターゲットマーケット
- トラック・バス
- 農機と建機
- 特殊車両
- 鉱業
- 自動車
アプリケーション
- 燃料レベルセンサ
- エンジンとギアボックス
- アクチュエータ
- ABS/EBS ブレーキユニット
- 油圧ポンプ
- スイッチ
- シャーシでのワイヤ間カップリング
- CAN BUSシステム
- 基板実装
- グランディング
- 潜在的な分電
主な利点
- 最大IP69Kの堅牢なシーリング性能により、埃、水、オーバースプレーから保護
- 端子の抜き差しが簡単で、メンテナンスの手間が省けます。
- 一体型二次ロック装置とポカヨケシステムにより、信頼性の高い組立工程で端子の挿入を素早く確認
- 端子サイズ6.3/4.8K、2.8、1.5K、MCON 1.2に対応
- SAE J1939規格に準拠したCANバス・プロトコル仕様に適合
- バックシェル、固定スライド、保護キャップ、ブラインドプラグ、シーリングプラグアクセサリーにより、容易なインライン、フランジ、または基板実装オプションをラインアップ。
Heavy Duty Sealed Connector Series Extensions
| Part Number | Part Description |
|---|---|
| 1-2378187-1 | 10POS,HYBRID,HDR ASSY,180DEG,COD A |
| 1-2378191-1 | 15POS,HYBRID,HDR ASSY,180DEG,COD A |
| 1-2382278-1 | 2POS,AMP MCP 1.5K,REC HSG ASSY,SLD,COD A |
| 3-2358263-1 | 13POS,REC HSG ASSY,SLD,COD C |
| 1-1703843-2 | 3POS,TAB 1.6X0.6,TAB HSG,ASSY, |
| 1-2378180-1 | 7POS,HYBRID,HDR ASSY,180DEG,COD A |
| 2-2366768-1 | 4POS,MCON 1.2,REC HSG ASSY,COD B |
| 2-2378191-1 | 15POS,HYBRID,HDR ASSY,180DEG,COD B |
| 4-2358263-1 | 13POS,REC HSG ASSY,SLD,COD D |
| 1-2366768-1 | 4POS,MCON 1.2,REC HSG ASSY,COD A |
| 1-2377473-1 | 4POS,TAB2.8X0.8,HDR ASSY,180DEG,COD A |
| 1-2382274-1 | 2POS,1.6X0.6,TAB HSG ASSY,SLD,COD A |
| 2388278-1 | SLIDE,TAB HSG ASSY,GROUP D |
| 2388278-3 | SLIDE,TAB HSG ASSY,GROUP D |
| 2388278-5 | SLIDE,TAB HSG ASSY,GROUP D |
| 2388280-4 | SLIDE,TAB HSG ASSY,GROUP E |
| 2388280-6 | SLIDE,TAB HSG ASSY,GROUP E |
| 3-1670730-2 | 3POS,TAB 1.5X0.63 TAB HSG MID POS CLOSED |
| 4-1703843-2 | 3POS,TAB 1.6X0.6,TAB HSG,ASSY, |
| 1-2358263-1 | 13POS,REC HSG ASSY,SLD,COD A |
| 2-2377477-1 | 6POS,TAB1.5X0.64,HDR ASSY,180DEG,COD B |
| 2-2378182-1 | 8POS,TAB1.5X0.64,HDR ASSY,180DEG,COD B |
| 2388278-4 | SLIDE,TAB HSG ASSY,GROUP D |
| 3-1703843-2 | 3POS,TAB 1.6X0.6,TAB HSG,ASSY, |
| 1-2369516-1 | 18POS,TAB1.6X0.6,HDR ASSY,180DEG,COD A |
| 1-2377477-1 | 6POS,TAB1.5X0.64,HDR ASSY,180DEG,COD A |
| 2-2358263-1 | 13POS,REC HSG ASSY,SLD,COD B |
| 2-2369516-1 | 18POS,TAB1.6X0.6,HDR ASSY,180DEG,COD B |
| 2-2377473-1 | 4POS,TAB2.8X0.8,HDR ASSY,180DEG,COD B |
| 2-2378187-1 | 10POS,HYBRID,HDR ASSY,180DEG,COD B |
| 2-2382274-1 | 2POS,1.6X0.6,TAB HSG ASSY,SLD,COD B |
| 2365741-1 | 2POS,TAB5.8X0.8,HDR ASSY,180DEG |
| 2388278-6 | SLIDE,TAB HSG ASSY,GROUP D |
| 2388280-3 | SLIDE,TAB HSG ASSY,GROUP E |
| 1-1670730-2 | 3POS,TAB 1.5X0.63 TAB HSG MID POS CLOSED |
| 1-2377481-1 | 18POS,TAB1.5X0.64,HDR ASSY,180DEG,COD A |
| 2-1670730-2 | 3POS,TAB 1.5X0.63 TAB HSG MID POS CLOSED |
| 2-1703843-2 | 3POS,TAB 1.6X0.6,TAB HSG,ASSY, |
| 2388280-5 | SLIDE,TAB HSG ASSY,GROUP E |
| 2388280-7 | SLIDE,TAB HSG ASSY,GROUP E |
| 3-2369516-1 | 18POS,TAB1.6X0.6,HDR ASSY,180DEG,COD C |
| 1-2378182-1 | 8POS,TAB1.5X0.64,HDR ASSY,180DEG,COD A |
| 2-2377481-1 | 18POS,TAB1.5X0.64,HDR ASSY,180DEG,COD B |
| 2-2378180-1 | 7POS,HYBRID,HDR ASSY,180DEG,COD B |
| 2-2382278-1 | 2POS,AMP MCP 1.5K,REC HSG ASSY,SLD,COD B |
| 2388280-1 | SLIDE,TAB HSG ASSY,GROUP E |
| 2388280-2 | SLIDE,TAB HSG ASSY,GROUP E |
| 4-1670730-2 | 3POS,TAB 1.5X0.63 TAB HSG MID POS CLOSED |
