ホルダークリップ
固定したハーネスの取り外しができ、幅広い板厚に対応

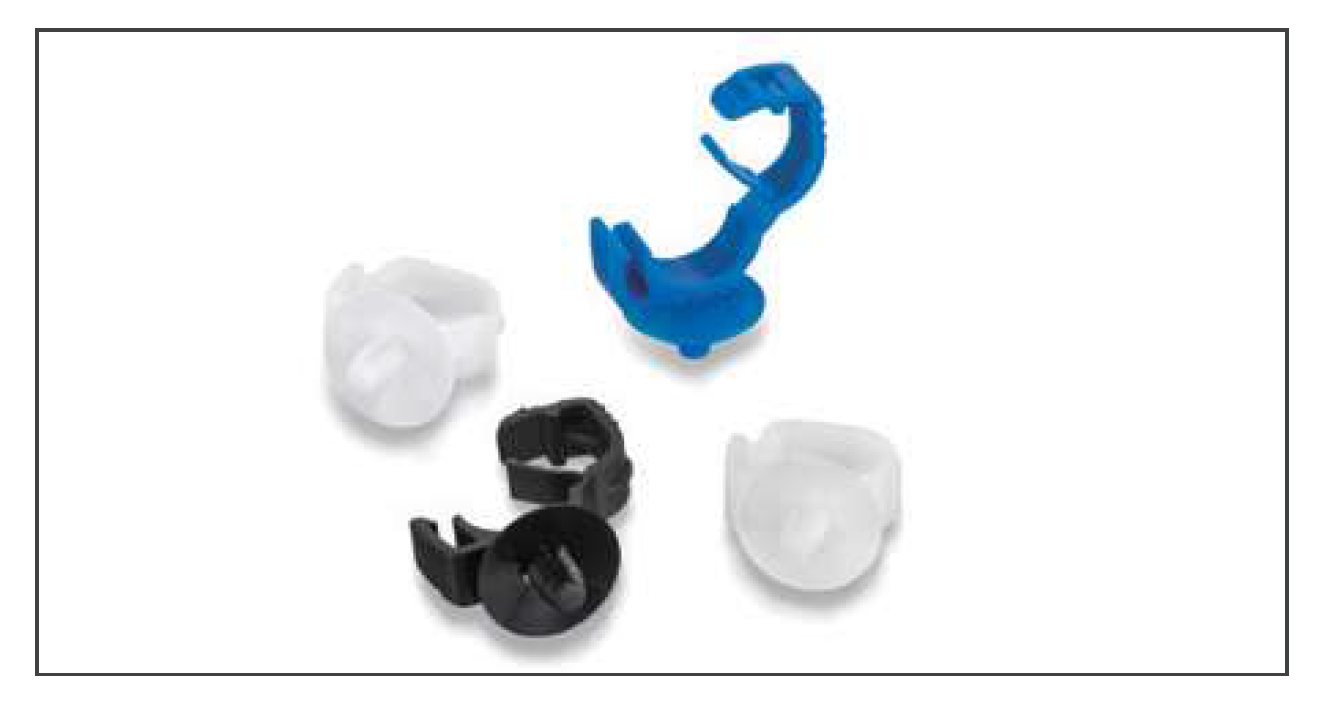

ホルダークリップ
ファーツリー形状の固定部で幅広い板厚に対応！部品点数の削減に効果的！
- ドーム型の支えが付いているため、パネルに取り付けた後でも安定した固定ができ、埃などが侵入しにくい形状です。
- クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことも可能です。
ヘラマンタイトン YouTube Channelはこちらへ
製品特長

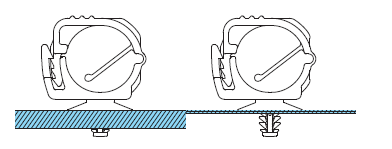

マウント部のデザインは、ヘラマンタイトン独自のファーツリー(もみの木)形状を採用しており、1種類で幅広い範囲の板厚に対応します。

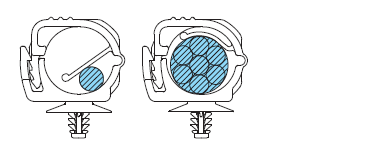

幅広い結束径に対応
製品概要
| 付番 | 材質 | グレード | UL 難燃グレード (主原料) |
色 | 使用温度範囲 |
|---|---|---|---|---|---|
| なし | 66ナイロン | 標準 | UL94V-2 | 白乳 | -40℃~+85℃ |
| -HSW | 耐熱・耐候 | UL94V-2 | 黒 | -40℃~+110℃ | |
| -V0 | 難燃 | UL94V-0 | 白 | -40℃~+105℃ | |
| -ETFE | ふっ素樹脂(ETFE) | 耐熱・耐薬品 | UL94V-0 | 黒 | -80℃~+170℃ |
*: 付番-ETFE(ふっ素樹脂製)はハロゲンフリーではありません。

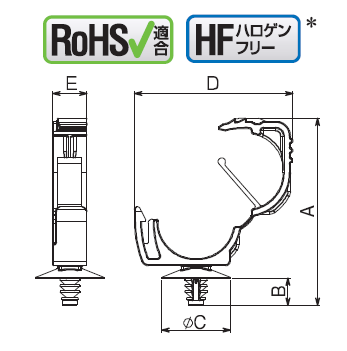

| Article-No. | 型番 | 最大結束径 ø (mm) |
寸法(mm) | 取付板厚 (mm) |
適用穴径 ø (mm) |
適用 メネジ |
販売単位(個) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A (参考値) | B (参考値) |
øC (参考値) |
D (参考値) |
E | 袋 | ケース | ||||||
 151-04357 |
HC38FT4J | 8.0 | (29.6) | (5.6) | (14.0) | (23.3) | 6.0 | 1.0~3.0 | 3.3~4.0 | M4 | 00 | 5,000 |
| 151-04358 |
HC38FT4J-HSW | |||||||||||
| 151-04360 |
HC38FT4J-V0 | |||||||||||
| 151-04359 |
HC38FT4J-ETFE | 8.0 | (29.6) | (5.6) | (14.0) | (23.3) | 5.8 | 1.0~3.0 | 3.3~4.0 | M4 | 100 | 2,500 |
| 151-03160 |
HC513FT4J | 13.0 | (38.2) | (5.6) | (14.0) | (32.3) | 7.0 | 1.0~3.0 | 3.3~4.0 | M4 | 100 | 5,000 |
| 151-03161 |
HC513FT4J-HSW | |||||||||||
| 151-04361 |
HC513FT4J-VO | |||||||||||
| 151-03162 |
HC513FT4J-ETFE | 13.0 | (38.2) | (5.6) | (14.0) | (32.3) | 6.8 | 1.0~3.0 | 3.3~4.0 | M4 | 100 | 2,500 |
| 151-04012 |
HC1320FT4J | 20.0 | (50.5) | (5.6) | (14.0) | (45.2) | 8.0 | 1.0~3.0 | 3.3~4.0 | M4 | 100 | 2,000 |
| 151-04013 |
HC1320FT4J-HSW | |||||||||||
| 151-04362 |
HC1320FT4J-V0 | |||||||||||
| 151-04014 |
HC1320FT4J-ETFE | 20.0 | (50.5) | (5.6) | (14.0) | (45.2) | 7.8 | 1.0~3.0 | 3.3~4.0 | M4 | 100 | 1,000 |
マークは再結束可能な製品に付与しています。
