USB Type-C充電専用レセプタクルは、標準的なUSB Type-Cレセプタクルを簡略化したもので、電源専用のアプリケーションにUSB Type-Cフォームファクタを使用しています。
USB充電専用レセプタクルは、コネクタ内のピンおよび関連するはんだ接合部の大部分を無くすことによって、コネクタの複雑性および故障率を低減し、全体的なコストを低減するのに役立ちます。16本のデータ転送ピンと2本のグウンドピンを取り除き、4本の電源ピンと2本のグランドピンだけのシンプルな構造になります。本製品は、データ転送と電源供給の両方に対応する標準のUSB Type-Cプラグおよびケーブルアセンブリと嵌合し、エンドユーザーが製品を操作する際に追加の手順やハードウェアを必要としません。
お客様の最終製品は、既存のボード設計を変更することなく、より高性能な標準USB Type-Cレセプタクルにアップグレードすることもできます。

製品情報

• 標準USB Type-Cインタフェース
• 耐久性: 20,000サイクル
• 絶縁体UL 94V-0定格
• シェル: ステンレス鋼/ニッケル仕上げ
• コンタクト: 銅合金/金めっき
• 挿入力: 20N (2.04kg)最大
• 引抜力: 6N (0.61kg)最大
• 使用温度範囲：　－ 動作中： -30～+85℃

主な特徴

• 不必要な機能を取り除くことにより、USB Type-C充電専用レセプタクルでは、より廉価な価格でデバイスを充電/電源供給するための無駄のない選択肢が可能
• 標準のUSB Type-Cプラグおよびケーブルアセンブリと接続
• 既存のボード設計を変更することなく、標準のUSB Type-Cレセプタクルにアップグレードできるように設計

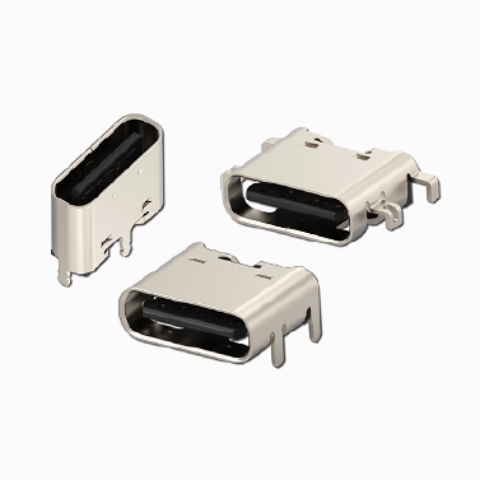

• トップマウント、ミッドマウント、および垂直マウントが選択可能

アプリケーション

• ポータブルデバイス充電
• モジュラーシステムインタフェース
• POS端末
• トラッキング・物流管理(産業機器)
• 産業用ロボット

USB Type-C充電専用レセプタクル　型番
