アルミフレームクリップ
アルミフレームクリップ

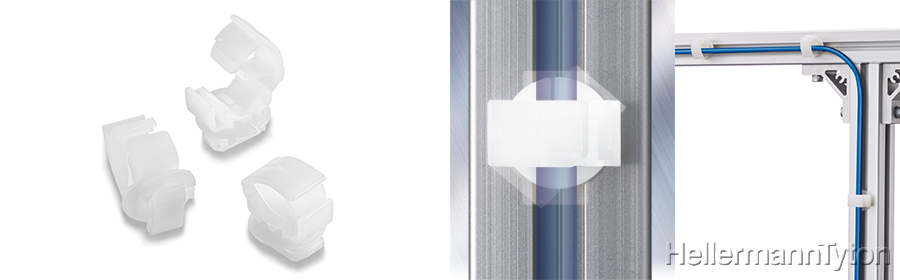

アルミフレームに取り付け1秒!90度回して固定するだけで簡単配線固定!
- 生産現場の設備ユニットのアルミフレームへ取り付けて、簡単に配線固定が可能です。主要アルミフレームメーカー3社(SUS、MISUMI、ボッシュ・レックスロス)*1製 のアルミフレームに使用でき、汎用性に優れています。
- クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことが可能です。結束径がφ2mm~φ8mm のため、細径の配線固定に適しています。
- コンパクトな外形寸法で、フレームカバーなどに干渉しにくい設計です。
*1: SUS株式会社、株式会社ミスミグループ本社、ボッシュ・レックスロス株式会社の商標あるいは商号です。
用途例
・工場内設備メンテナンス
・電気工事
参考リンク
アルミフレーム用固定具
各種認証・規格・試験・証明書
結束バンド(インシュロック)一覧
パネル固定用結束バンド一覧
配線固定具・固定アクセサリ製品一覧

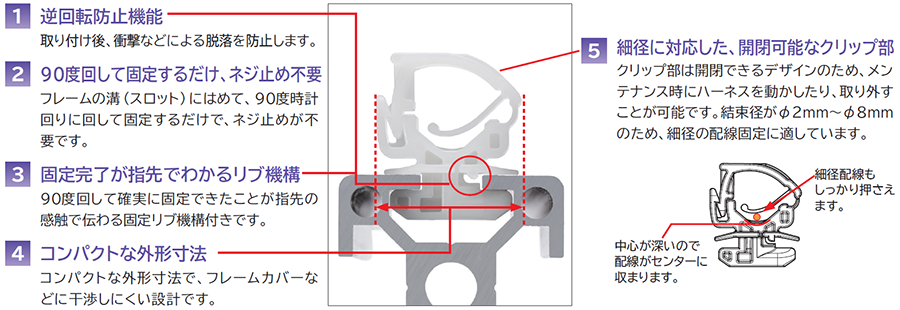

製品の特長
関連動画
仕様
材質 | 66ナイロン |
---|---|
色 | 乳白 |
環境負荷物質管理情報 | |
常時使用温度範囲 | -40℃~+85℃ |
グレード | 標準 |
UL難燃グレード(主原料) | UL94V-2 |
SUS、MISUMI、ボッシュ・レックスロス*1用
型番 | 適用アルミフレーム*2 | 結束径 | 販売
単位 |
図面 ダウンロード |
||
---|---|---|---|---|---|---|
板厚 | 溝幅(スロット) | 外形寸法(参考) | ||||
AFLMC30 | 2.0~2.2mm | 8.0mm | 30mm 角 | φ2.0~8.0mm | 100 | 図面 |
AFLMC40 | 5.5~6.0mm | 10.0mm | 40mm 角 | φ2.0~8.0mm | 100 | 図面 |
*2:板厚と溝幅(スロット)が適合していれば、取り付け可能な場合がございます。
