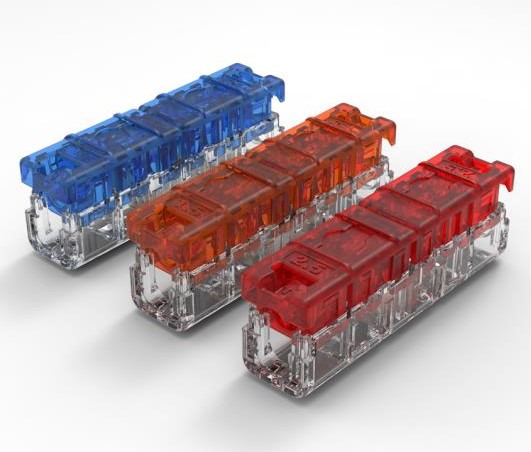

コンパクトシールスプライス
コンパクトシールスプライス
屋外環境に対する信頼性の高い保護
コンパクトシールスプライスは、堅牢な電線対電線接続を作り出し、水やUV曝露などの過酷な環境から接続を保護します。
スプライスは、簡単な取り付けプロセスを提供する圧接(IDC)を備えた人間工学的設計を特徴とします。透明なハウジングにより、接続状態を視覚的に確認できると同時に、色分けされたコネクタにより誤配線のリスクを低減します。
また、コンパクトシールスプライスは、UL 94 V-0およびグローワイヤ試験(GWT*)基準を満たす密閉空間および難燃性材料に取り付けることができる小型サイズであり、設計の柔軟性および安全性を提供します。この製品は、空調、屋外照明、屋内の湿潤環境など、過酷な環境での使用に適した優れたソリューションです。
製品仕様
- 最大電流：20A
- 定格電圧：600V AC
- 電線サイズ：AWG18～12
- 構成：電線対電線
特徴
- 圧接(IDC)により、より効率的な加工が可能
- PX7防水加工により、湿潤環境から保護
- コンパクトサイズで狭い場所での使用に対応
- UV F1保護は、UV劣化を低減することによって材料寿命の改善に寄与
- 透明なハウジングは、目視による嵌合を提供し、半嵌合の防止に寄与
- カラーコーディングは、ワイヤサイズを示し、誤配線低減に寄与
- 難燃性材料は、UL 94 V-0およびグローワイヤ試験(GWT*)の安全規格に適合
材料関係
ハウジング
- ポリカーボネート
- UL94 V-0
- GWT750
- UL746C_F1
- IPX7
コンタクト
- 錫めっき、銅合金
製品情報
- 製品規格: 108-106569
- 取付適用規格: 114-106569
- 取扱説明書: 408-106569
- 製品ページ
製品適合認証
- UL486C
アプリケーション
型番
型番リスト
| 型番 | 型番詳細 |
|---|---|
| 2378100-1 | コンパクトシールスプライス12/14AWGシール 赤 |
| 2378100-2 | コンパクトシールスプライス14/16AWGシール 橙 |
| 2378100-3 | コンパクトシールスプライス16/18AWGシール 青 |
適用工具
| 型番 | 型番詳細 |
|---|---|
| 2403668-1 | コンパクトシールスプライス用ハンドツール |
