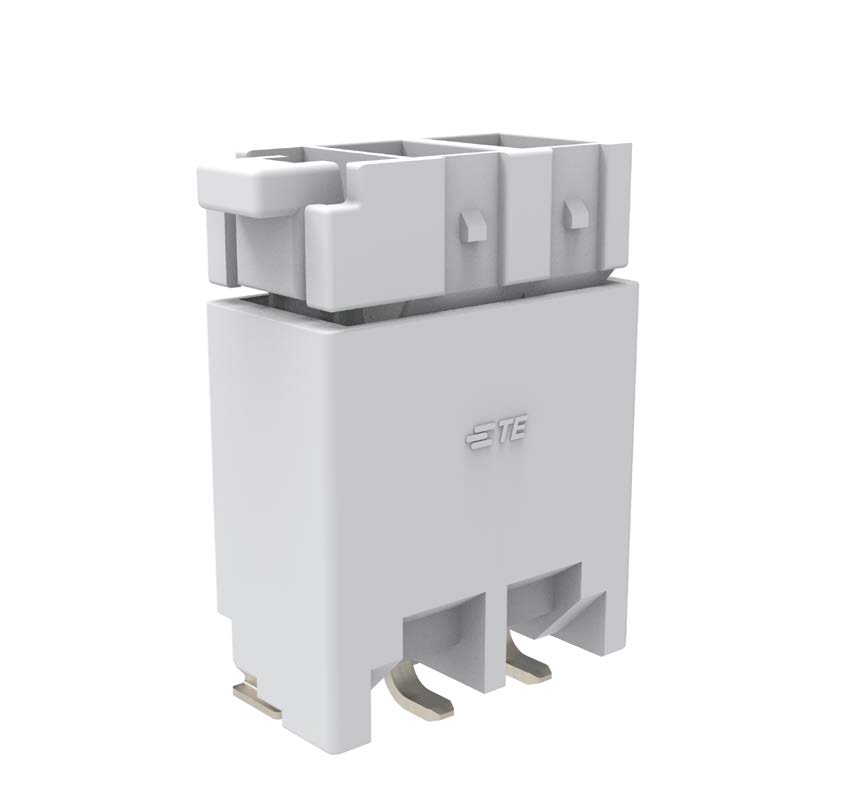

POWER KEY(PK)5.0表面実装コネクタ
POWER KEY(PK)5.0表面実装コネクタ
小型PCBシステムの自動組み立て用に設計されたパワーコネクタ
TEの新しいPower Key(PK)5.0表面実装(SMT)コネクタは、小型PCBシステムを構成するために自動組み立てを使用するお客様に効率的なソリューションを提供します。
SMTヘッダは自動ピックアンドプレース組み立てプロセスに対応し、低い嵌合高さ(21mm)は設計の柔軟性を可能にします。すべてのPowerKey(PK)5.0 SMTヘッダは、PCBポッティング加工に対応しており、誤嵌合を防止する複数の色およびキーイングのオプションが利用可能です。オプションのダブルロックプレート(TPA)が利用可能です。
主な特長
- 効率的なPCB組み立てのための自動化されたピックアンドプレースプロセスに対応
- 21mmの低嵌合高さと埋め込みSMTピン設計により、小型PCBシステムにおいて柔軟な設計が可能
- ヘッダはポッティングされたPCB設計に対応
- 誤嵌合の防止に役立つ複数の色とキーのオプションが使用可能
- ハウジングの隙間により、ピンはんだ付けの検査が容易
アプリケーション
電気的特性
- 最大電流: 10A
- 定格電圧: 300V AC
機械的特性
- ピッチ： 5mm
- 極数2/4/6
材料
- 使用温度範囲: 40～+105℃
- ハウジング難燃性等級: UL 94 V-0 GWT*
- ワイヤサイズ: 16-24AWG
規格および仕様
- 製品規格:108-106528
- 取付適用規格:114-5292
詳細
型番
ハウジング
| 極数 | キー | 色 | ヘッダ型番 | プラグ型番 |
|---|---|---|---|---|
| 2 | A | ナチュラル | 2371337-1 | 2371224-1 |
| B | バイオレット | 2371337-2 | 2371224-2 | |
| C | ブルー | 2371337-3 | 2371224-3 | |
| D | イエロー | 2371337-4 | 2371224-4 | |
| E | パープル | 2371337-5 | 2371224-5 | |
| F | ペールグリーン | 2371337-6 | 2371224-6 | |
| G | ブラック | 2371337-7 | 2371224-7 | |
| H | ブラウン | 2371337-8 | 2371224-8 | |
| I | グレー | 2371337-9 | 2371224-9 | |
| J | レッド | 1-2371337-0 | 1-2371224-0 | |
| K | グリーン | 1-2371337-1 | 1-2371224-1 | |
| L | ピンク | 1-2371337-2 | 1-2371224-2 | |
| 4 | A | ナチュラル | 2371335-1 | 1376392-1 |
| B | バイオレット | 2371335-2 | 1-1376392-2 | |
| C | ブルー | 2371335-3 | 2-1376392-3 | |
| D | イエロー | 2371335-4 | 3-1376392-4 | |
| 6 | A | ナチュラル | 2371336-1 | 1376393-1 |
| B | バイオレット | 2371336-2 | 1-1376393-2 | |
| C | ブルー | 2371336-3 | 2-1376393-3 | |
| D | イエロー | 2371336-4 | 3-1376393-4 |
コンタクト
| AWG | 型番 |
|---|---|
| 16～20AWG | 1376347-1 |
| 20～24AWG | 1376348-1 |
ダブルロックプレート（TPA）* (オプション)
| 極数 | 型番 |
|---|---|
| 4極 | 6極 |
| 1376394-1 | 1376395-1 |
注）*TPAは端子位置保証です。
