新製品 新電元工業
漏れ電流を99％低減、ショットキーバリアダイオード発売 ～車載ECUの低損失化・小型化に貢献～

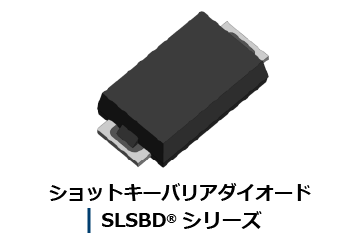

新電元工業は車載機器向けにショットキーバリアダイオード「SLSBD®シリーズ」のラインナップを拡充しました。
近年、急速に普及が進む環境対応車（xEV）のECUには、多数のショットキーバリアダイオード(以下SBD)が搭載されています。しかし車載ECUのような動作温度が高い環境下において、SBDは漏れ電流による熱暴走が起こりやすく、製品の低損失化、小型化の妨げとなっています。
加えて、ノイズ規制が厳しい車載製品において、ECUに搭載されるSBDにも低ノイズ化が求められています。
このようなニーズに応えるべく、新電元工業は「SLSBD®シリーズ」のラインナップを拡充しました。
本製品は当社従来品と比較し漏れ電流を約99％低減※1し熱暴走を抑制することで、車載ECUの低損失化、小型化に貢献します。
加えて、IRPを20％減少※2、VRPを40％減少※2させることで低ノイズ化のニーズにもお応えします。
※1 SBD「Sシリーズ」との比較
※2 SLSBDシリーズ「SG20TC15M」 と 200V耐圧ファストリカバリーダイオード「SG20LC20USM」との比較
特長
-
- 漏れ電流を約99％低減【図1】
当社従来品※1と比較し漏れ電流を約99％低減することで熱暴走の抑制が可能
-
- ソフトリカバリ特性【図2】
当社従来品※2と比較し、IRP20％減少、VRP40％減少することで低ノイズ化に貢献
- その他
- Tj＝175゜C
- CE外形で5A対応
※1 SBD「Sシリーズ」
※2 SLSBDシリーズ「SG20TC15M」 と 200V耐圧ファストリカバリーダイオード「SG20LC20USM」との比較
図1 漏れ電流を約99％低減

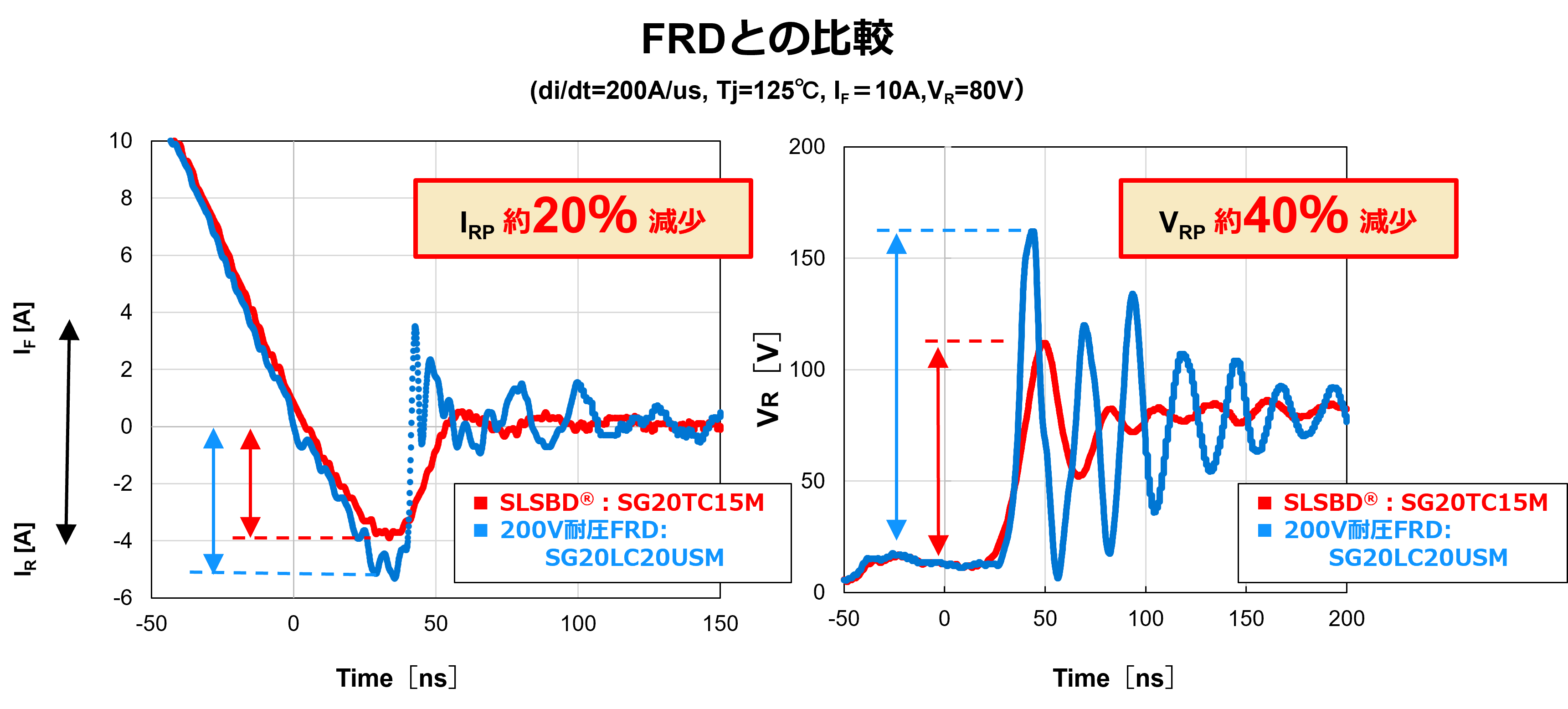

図2 ソフトリカバリ特性
用途例
車載ECU
産業機器の制御用電源 等

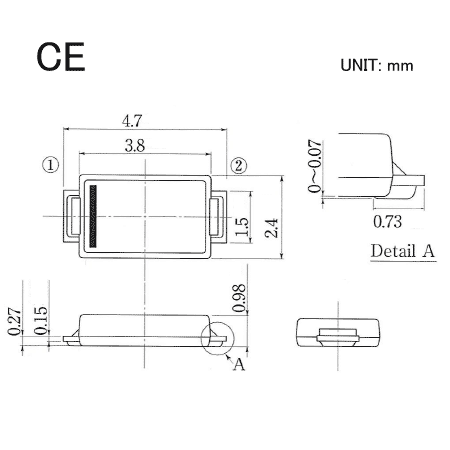

外形寸法図
製品仕様
| Products | VRRM［V］ | IF(AV)［A］ | IFSM［A］ | Tj［°C］ | VF(max)［V］ | IR（max）［uA］ | Ct（typ）［pF］ | 車載 |
|---|---|---|---|---|---|---|---|---|
| NEWD3CE4R5ST | 45 | 3 | 90 | -55 to 175 | 0.74 | 8 | 98 | ○ |
| NEWD3CE6ST | 60 | 3 | 90 | -55 to 175 | 0.78 | 8 | 82 | ○ |
| NEWD3CE10ST | 100 | 3 | 80 | -55 to 175 | 0.86 | 8 | 60 | ○ |
| NEWD3CE12ST | 120 | 3 | 80 | -55 to 175 | 0.87 | 8 | 56 | ○ |
| D3CE15ST | 150 | 3 | 80 | -55 to 175 | 0.88 | 8 | 52 | ○ |
| NEWD5CE4R5ST | 45 | 5 | 100 | -55 to 175 | 0.74 | 15 | 189 | ○ |
| NEWD5CE6ST | 60 | 5 | 100 | -55 to 175 | 0.78 | 15 | 149 | ○ |
| NEWD5CE10ST | 100 | 5 | 90 | -55 to 175 | 0.86 | 15 | 106 | ○ |
| NEWD5CE12ST | 120 | 5 | 90 | -55 to 175 | 0.87 | 15 | 102 | ○ |
| NEWD5CE15ST | 150 | 5 | 90 | -55 to 175 | 0.88 | 15 | 92 | ○ |
生産工場
秋田新電元 他
