C-MNL CONN
Product About製品概要
- 製品名
- C-MNL CONN
- 製品カテゴリ
- コネクタ・端子台
- メーカー名
- タイコ エレクトロニクス ジャパン合同会社
メイテンロック コネクタ (MNL)
産業機器から民生機器まで幅広く採用頂いている、実績十分なコネクタです。
製品バリエーションも豊富で、用途に合わせて防水タイプお選びいただけます。
コンタクト(オス・メス共)をプラグとキャップハウジングの何れにも装填できる事で無数のキーイング組み合わせが可能なユニバーサルシリーズ（U-MNL CONN）。

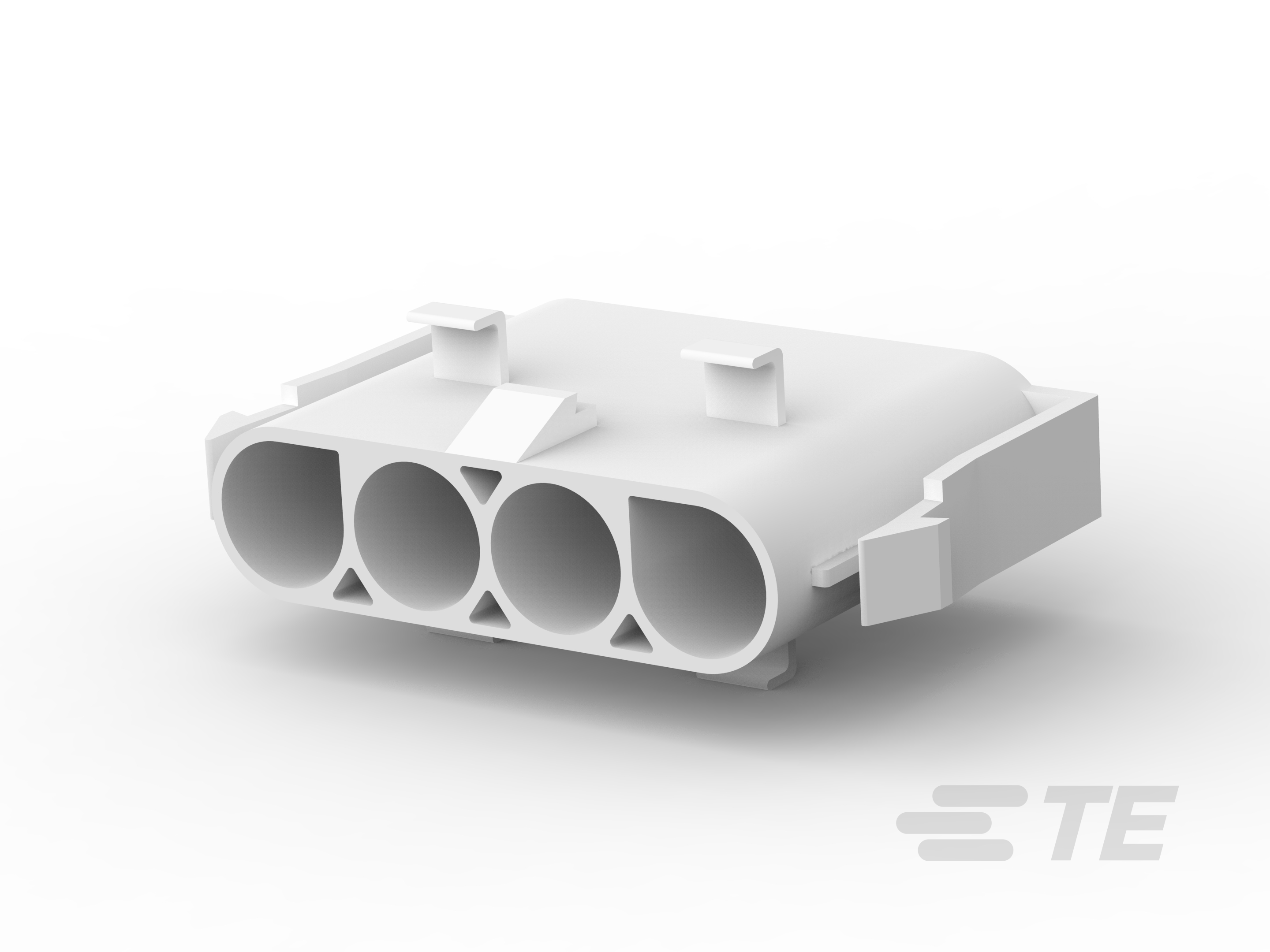

比較的低コストで小型及び高密度化を可能にしたコマーシャルシリーズ（C-MNL CONN）。
シリーズラインの中でも一番小型のミニシリーズ（Mini-UMNL）。
Lineupラインナップ
型番号、製品名、情報から絞り込みができます。
▼ 各「型番号」をクリックすると、その製品についての「お問い合わせページ」へ遷移します。
| 型番号 | 製品名 | 情報 |
|---|
| 2151019-1 | U-MNL Conn Applicator AWG24-18 | 自動工具_適応コンタクト U-MNLコンタクト_適用電線サイズ AWG#（24-18）_被覆外径1.02-2.54 U-MNL CONN,C-MNL CONN用 |
| 2151500-1 | U-MNL Conn Applicator AWG20-14 | 自動工具_適応コンタクト U-MNLコンタクト_適用電線サイズ AWG#（20-14）_被覆外径1.52-3.30 U-MNL CONN,C-MNL CONN用 |
| 1-480349-0 | C-MNL Conn PLUG HSG 1P | 電線側 基板用プラグ（メス）ハウジング_1極 |
| 1-480318-0 | C-MNL Conn PLUG HSG 2P | 電線側 基板用プラグ（メス）ハウジング_2極 |
| 1-480303-0 | C-MNL Conn PLUG HSG 3P | 電線側 基板用プラグ（メス）ハウジング_3極 |
| 1-480424-0 | C-MNL Conn PLUG HSG 4P | 電線側 基板用プラグ（メス）ハウジング_4極 |
| 1-480270-0 | C-MNL Conn PLUG HSG 6P | 電線側 基板用プラグ（メス）ハウジング_6極 |
| 1-480283-0 | C-MNL Conn PLUG HSG 8P | 電線側 基板用プラグ（メス）ハウジング_8極 |
| 1-480285-0 | C-MNL Conn PLUG HSG 10P | 電線側 基板用プラグ（メス）ハウジング_10極 |
| 1-480287-0 | C-MNL Conn PLUG HSG 12P | 電線側 基板用プラグ（メス）ハウジング_12極 |
| 1-480304-0 | C-MNL Conn PLUG HSG 3P P/M | 電線側 基板用プラグ（メス）ハウジング_3極_パネル取り付け |
| 1-480425-0 | C-MNL Conn PLUG HSG 4P P/M | 電線側 基板用プラグ（メス）ハウジング_4極_パネル取り付け |
| 1-171196-0 | C-MNL Conn PLUG HSG 6P P/M for 1-480276-0 | 電線側 基板用プラグ（メス）ハウジング_6極_パネル取り付け_1-480276-0専用 |
| 1-171197-0 | C-MNL Conn PLUG HSG 9P P/M | 電線側 基板用プラグ（メス）ハウジング_9極_パネル取り付け |
| 1-480275-0 | C-MNL Conn PLUG HSG 12P P/M | 電線側 基板用プラグ（メス）ハウジング_12極_パネル取り付け |
| 1-480323-0 | C-MNL Conn PLUG HSG 15P P/M | 電線側 基板用プラグ（メス）ハウジング_15極_パネル取り付け |
| 1-480350-0 | C-MNL Conn CAP HSG 1P | 電線側 基板用キャップ（オス）ハウジング_1極 |
| 1-480351-0 | C-MNL Conn CAP HSG 1P Positive Lock | 電線側 基板用キャップ（オス）ハウジング_1極_ポシティブロックタイプ |
| 1-480319-0 | C-MNL Conn CAP HSG 2P | 電線側 基板用キャップ（オス）ハウジング_2極 |
| 1-480305-0 | C-MNL Conn CAP HSG 3P | 電線側 基板用キャップ（オス）ハウジング_3極 |
| 1-480426-0 | C-MNL Conn CAP HSG 4P | 電線側 基板用キャップ（オス）ハウジング_4極 |
| 1-480276-0 | C-MNL Conn CAP HSG 6P for 1-171196-0 | 電線側 基板用キャップ（オス）ハウジング_6極_1-171196-0専用 |
| 1-480340-0 | C-MNL Conn CAP HSG 6P | 電線側 基板用キャップ（オス）ハウジング_6極 |
| 1-480345-0 | C-MNL Conn CAP HSG 8P | 電線側 基板用キャップ（オス）ハウジング_8極 |
| 1-480277-0 | C-MNL Conn CAP HSG 9P | 電線側 基板用キャップ（オス）ハウジング_9極 |
| 1-480339-0 | C-MNL Conn CAP HSG 10P | 電線側 基板用キャップ（オス）ハウジング_10極 |
| 1-480278-0 | C-MNL Conn CAP HSG 12P | 電線側 基板用キャップ（オス）ハウジング_12極 |
| 1-480324-0 | C-MNL Conn CAP HSG 15P | 電線側 基板用キャップ（オス）ハウジング_15極 |
| 350209-1 | C-MNL Conn PIN HDR V ASSY 2P t=1.57 | 基板側 垂直コネクタ_2極_適用基板厚1.57mm_燐青銅_錫 |
| 1586512-2 | C-MNL Conn PIN HDR V ASSY 2P t=1.57 Au | 基板側 垂直コネクタ_2極_適用基板厚1.57mm_燐青銅_金 |
| 350422-1 | C-MNL Conn PIN HDR V ASSY 2P t=3.18 | 基板側 垂直コネクタ_2極_適用基板厚3.18mm_燐青銅_錫 |
| 350210-1 | C-MNL Conn PIN HDR V ASSY 3P t=1.57 | 基板側 垂直コネクタ_3極_適用基板厚1.57mm_燐青銅_錫 |
| 1586514-2 | C-MNL Conn PIN HDR V ASSY 3P t=1.57 Au | 基板側 垂直コネクタ_3極_適用基板厚1.57mm_燐青銅_金 |
| 350423-1 | C-MNL Conn PIN HDR V ASSY 3P t=3.18 | 基板側 垂直コネクタ_3極_適用基板厚3.18mm_燐青銅_錫 |
| 350211-1 | C-MNL Conn PIN HDR V ASSY 4P t=1.57 | 基板側 垂直コネクタ_4極_適用基板厚1.57mm_燐青銅_錫 |
| 1586515-2 | C-MNL Conn PIN HDR V ASSY 4P t=1.57 Au | 基板側 垂直コネクタ_4極_適用基板厚1.57mm_燐青銅_金 |
| 350424-1 | C-MNL Conn PIN HDR V ASSY 4P t=3.18 | 基板側 垂直コネクタ_4極_適用基板厚3.18mm_燐青銅_錫 |
| 1-380999-0 | C-MNL Conn PIN HDR V ASSY 6P t=1.57 | 基板側 垂直コネクタ_6極_適用基板厚1.57mm_燐青銅_錫 |
| 2-1586546-0 | C-MNL Conn PIN HDR V ASSY 6P t=1.57 Au | 基板側 垂直コネクタ_6極_適用基板厚1.57mm_燐青銅_金 |
| 350425-1 | C-MNL Conn PIN HDR V ASSY 6P t=3.18 | 基板側 垂直コネクタ_6極_適用基板厚3.18mm_燐青銅_錫 |
| 350212-1 | C-MNL Conn PIN HDR V ASSY 8P t=1.57 | 基板側 垂直コネクタ_8極_適用基板厚1.57mm_燐青銅_錫 |
| 1586518-2 | C-MNL Conn PIN HDR V ASSY 8P t=1.57 Au | 基板側 垂直コネクタ_8極_適用基板厚1.57mm_燐青銅_金 |
| 350426-1 | C-MNL Conn PIN HDR V ASSY 8P t=3.18 | 基板側 垂直コネクタ_8極_適用基板厚3.18mm_燐青銅_錫 |
| 1-380991-0 | C-MNL Conn PIN HDR V ASSY 10P t=1.57 | 基板側 垂直コネクタ_10極_適用基板厚1.57mm_燐青銅_錫 |
| 2-1586544-0 | C-MNL Conn PIN HDR V ASSY 10P t=1.57 Au | 基板側 垂直コネクタ_10極_適用基板厚1.57mm_燐青銅_金 |
| 350219-1 | C-MNL Conn PIN HDR V ASSY 10P t=3.18 | 基板側 垂直コネクタ_10極_適用基板厚3.18mm_燐青銅_錫 |
| 350078-1 | C-MNL Conn SOCKET CONT AWG30-22 Brass/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_錫 |
| 350078-4 | C-MNL Conn SOCKET CONT AWG30-22 PhosBr/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_燐青銅_錫 |
| 350078-5 | C-MNL Conn SOCKET CONT AWG30-22 Brass/Au | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_金 |
| 61173-1 | C-MNL Conn SOCKET CONT AWG30-22 Brass/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_錫_バラ |
| 61173-4 | C-MNL Conn SOCKET CONT AWG30-22 PhosBr/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_燐青銅_錫_バラ |
| 61173-5 | C-MNL Conn SOCKET CONT AWG30-22 Brass/Au L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_金_バラ |
| 170147-1 | C-MNL Conn SOCKET CONT AWG24-18 Brass/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_錫 |
| 170147-4 | C-MNL Conn SOCKET CONT AWG24-18 PhosBr/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_錫 |
| 61314-5 | C-MNL Conn SOCKET CONT AWG24-18 Brass/Au | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_金 |
| 61314-6 | C-MNL Conn SOCKET CONT AWG24-18 PhosBr/Au | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_金 |
| 170148-1 | C-MNL Conn SOCKET CONT AWG24-18 Brass/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_錫_バラ |
| 170148-4 | C-MNL Conn SOCKET CONT AWG24-18 PhosBr/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_錫_バラ |
| 60617-5 | C-MNL Conn SOCKET CONT AWG24-18 Brass/Au L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_金_バラ |
| 60617-6 | C-MNL Conn SOCKET CONT AWG24-18 PhosBr/Au L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_金_バラ |
| 61117-1 | C-MNL Conn SOCKET CONT AWG20-14 Brass/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_錫 |
| 170120-1 | C-MNL Conn SOCKET CONT AWG20-14 Split Brass/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_錫_低嵌合 |
| 61117-4 | C-MNL Conn SOCKET CONT AWG20-14 PhosBr/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_錫 |
| 170120-4 | C-MNL Conn SOCKET CONT AWG20-14 Split PhosBr/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_錫_低嵌合 |
| 61117-5 | C-MNL Conn SOCKET CONT AWG20-14 Brass/Au | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_金 |
| 61117-6 | C-MNL Conn SOCKET CONT AWG20-14 PhosBr/Au | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_金 |
| 60619-1 | C-MNL Conn SOCKET CONT AWG20-14 Brass/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_錫_バラ |
| 17012１-1 | C-MNL Conn SOCKET CONT AWG20-14 Split Brass/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_錫_低嵌合_バラ |
| 60619-4 | C-MNL Conn SOCKET CONT AWG20-14 PhosBr/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_錫_バラ |
| 17012１-4 | C-MNL Conn SOCKET CONT AWG20-14 Split PhosBr/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_錫_低嵌合 |
| 60619-5 | C-MNL Conn SOCKET CONT AWG20-14 Brass/Au L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_金_バラ |
| 350557-1 | C-MNL Conn SOCKET CONT 2Wire AWG18*2 or 18+16 Brass/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.9*2本_黄銅_錫 |
| 350557-4 | C-MNL Conn SOCKET CONT 2Wire AWG18*2 or 18+16 PhosBr/Tin | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.9*2本_燐青銅_錫 |
| 350638-4 | C-MNL Conn SOCKET CONT 2Wire AWG18*2 or 18+16 PhosBr/Tin L/P | 電線側 基板 中継用ソケット（メス）コンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.9*2本_燐青銅_錫_バラ |
| 350079-1 | C-MNL Conn PIN CONT AWG30-22 Brass/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_錫 |
| 350079-4 | C-MNL Conn PIN CONT AWG30-22 PhosBr/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_燐青銅_錫 |
| 350079-5 | C-MNL Conn PIN CONT AWG30-22 Brass/Au | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_金 |
| 61174-1 | C-MNL Conn PIN CONT AWG30-22 Brass/Tin L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_錫_バラ |
| 61174-5 | C-MNL Conn PIN CONT AWG30-22 Brass/Au L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90_黄銅_金_バラ |
| 61116-1 | C-MNL Conn PIN CONT AWG24-18 Brass/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_錫 |
| 61116-4 | C-MNL Conn PIN CONT AWG24-18 PhosBr/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_錫 |
| 61116-5 | C-MNL Conn PIN CONT AWG24-18 Brass/Au | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_金 |
| 61116-6 | C-MNL Conn PIN CONT AWG24-18 PhosBr/Au | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_金 |
| 60618-1 | C-MNL Conn PIN CONT AWG24-18 Brass/Tin L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_錫_バラ |
| 60618-4 | C-MNL Conn PIN CONT AWG24-18 PhosBr/Tin L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_錫_バラ |
| 60618-5 | C-MNL Conn PIN CONT AWG24-18 Brass/Au L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_黄銅_金_バラ |
| 60618-6 | C-MNL Conn PIN CONT AWG24-18 PhosBr/Au L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50_燐青銅_金_バラ |
| 61118-1 | C-MNL Conn PIN CONT AWG20-14 Brass/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_錫 |
| 61118-4 | C-MNL Conn PIN CONT AWG20-14 PhosBr/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_錫 |
| 61118-5 | C-MNL Conn PIN CONT AWG20-14 Brass/Au | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_金 |
| 61118-6 | C-MNL Conn PIN CONT AWG20-14 PhosBr/Au | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_金 |
| 60620-1 | C-MNL Conn PIN CONT AWG20-14 Brass/Tin L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_錫_バラ |
| 60620-4 | C-MNL Conn PIN CONT AWG20-14 PhosBr/Tin L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_燐青銅_錫_バラ |
| 60620-5 | C-MNL Conn PIN CONT AWG20-14 Brass/Au L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（20-14）_被覆外径最大3.30_黄銅_金_バラ |
| 350558-1 | C-MNL Conn PIN CONT 2Wire AWG18*2 or 18+16 Brass/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.90*2本_黄銅_錫 |
| 350558-4 | C-MNL Conn PIN CONT 2Wire AWG18*2 or 18+16 PhosBr/Tin | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.90*2本_燐青銅_錫 |
| 350639-1 | C-MNL Conn PIN CONT 2Wire AWG18*2 or 18+16 Brass/Tin L/P | 電線側 中継用ピン（オス）コンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.90*2本_黄銅_錫_バラ |
| 2151286-1 | C-MNL Conn Applicator AWG30-22 | 自動工具_適応コンタクト C-MNLコンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90 |
| 91515-1 | C-MNL Conn Hand Tool AWG30-22 | 手動工具_適応コンタクト C-MNLコンタクト_適用電線サイズ AWG#（30-22）_被覆外径最大1.90 |
| 91512-1 | C-MNL Conn Hand Tool AWG24-18 | 手動工具_適応コンタクト C-MNLコンタクト_適用電線サイズ AWG#（24-18）_被覆外径最大2.50 |
| 91504-1 | C-MNL Conn Hand Tool AWG20-14 or 2Wire AWG18*2 or 18+16 | 手動工具_適応コンタクト C-MNLコンタクト_適用電線サイズ AWG#（20-14）（18*2本 18+16）_被覆外径最大3.30 or 2.90*2 |
| 2266204-1 | C-MNL Conn Applicator 2Wire AWG18*2 or 18+16 | 自動工具_適応コンタクト C-MNLコンタクト_適用電線サイズ AWG#（18*2本 18+16）_被覆外径最大2.90*2 |
