Product About製品概要

製品名: DTPシリーズ（LADD)
製品カテゴリ: コネクタ・端子台
メーカー名: TE Connectivity Japan合同会社

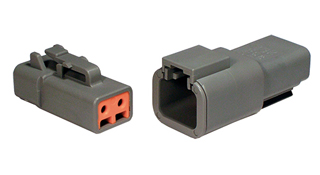

DEUTSCH DTPシリーズのコネクタは、電力系のアプリケーション要件に対するソリューションです。DTおよびDTMシリーズ双方の設計基準に基づき、DTPコネクタは安価でありながらより高いアンペア数に対応できる多極コネクタを求めるニーズに応えるべく開発されました。DTPシリーズは、設計者が単一シェル内で最大連続定格電流25Aの能力を持つ12番サイズのコンタクトを複数使用することを可能にします。DTPコネクタには現在、2極と4極のピン構成があります。

主な特長
•12（25A）番サイズのコンタクトを許容
•10～14 AWG
•2、4極のキャビティ配列
•インライン、フランジ、またはPCB装着
•長方形、熱可塑性プラスチック製ハウジング
•嵌合用一体型ラッチ
•コンタクトの位置合わせと保持を保証する一体型TPA

ECストア

一部商品はECサイトでも購入可能です。

Lineupラインナップ

型番号、製品名、情報から絞り込みができます。

▼ 各「型番号」をクリックすると、その製品についての「お問い合わせページ」へ遷移します。

型番号	製品名	情報

DTP04-2P	DTP RECP ASM 2p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-2P-E003	DTP RECP ASM 2p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-2P-E004	DTP RECP ASM 2p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-C015	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-E003	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-E004	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-L012	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-LE07	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-P018	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-P051	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP04-4P-P052	DTP RECP ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-2S	DTP PLUG ASM 2p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-2S-E003	DTP PLUG ASM 2p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-2S-E004	DTP PLUG ASM 2p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-4S	DTP PLUG ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-4S-C015	DTP PLUG ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-4S-CE02	DTP PLUG ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-4S-E003	DTP PLUG ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-4S-E004	DTP PLUG ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP06-4S-EE01	DTP PLUG ASM 4p	・使用コンタクト、12（25A）番サイズ、AWG10～14WIREを許容。
DTP2P-BT	BT DTP 2 WY RC	・DTP 2P　レセプタクル用ブーツ
DTP2S-BT	BT DTP 2 WY PL	・DTP 2P　プラグ用ブーツ
DTP4P-L012-GKT	GASKET DTP 4 WY FLD RC	・DTP 4P　レセプタクル用ガスケット
DTP4S-BT	BT DTP 4 WY PL	・DTP 4P　プラグ用ブーツ
DTP4S-BT-EN	BT DTP 4 WY PL ENH OVERLAP	・DTP 4P　プラグ用強化ブーツ
WP-2P	WEDGE LOCK DTP Series	2P　リセプタクル用、オレンジ色
WP-2S	WEDGE LOCK DTP Series	2P　プラグ用、オレンジ色
WP-4P	WEDGE LOCK DTP Series	4P　リセプタクル用、オレンジ色
WP-4S	WEDGE LOCK DTP Series	4P　プラグ用、オレンジ色
WV-18P	WEDGE LOCK DTP Series	18P　リセプタクル用、オレンジ色
WV-18S	WEDGE LOCK DTP Series	18P　プラグ用、オレンジ色
