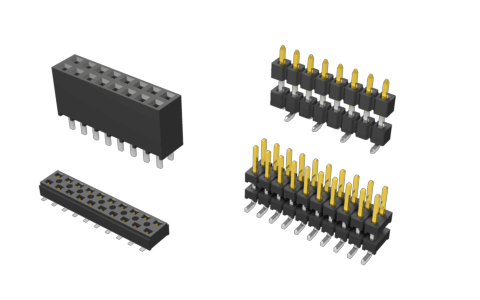

Standard ＆ Flexible Stacking Connector
Product About製品概要
- 製品名
- Standard ＆ Flexible Stacking Connector
- 製品カテゴリ
- コネクタ・端子台
- メーカー名
- Samtec, Inc.
•ピンピッチは0.50mm～2.54mm、平行・垂直・水平および電線接続をご用意。実装はDIPおよびSMTよりお選びいただけます。
•ワンピースタイプ、超低背、任意のスタック高さをご選定いただけるコネクタも各種取り揃えております。
ECストア
一部商品はECサイトでも購入可能です。
Lineupラインナップ
型番号、製品名、情報から絞り込みができます。
▼ 各「型番号」をクリックすると、その製品についての「お問い合わせページ」へ遷移します。
| 型番号 | 製品名 | 情報 |
|---|
| SSW | .100″ Tiger Buy™ Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,HTSW,HMTSW,MYLW,EW,ZW,TSS,HTSS,ZSS,TSM,TSSH,DW,HW |
| SSQ | .100″ Tiger Buy™ Socket Strip, Square Tail | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,MTLW,LCW,EW,ZW,TSS,ZSS,TSM,TSSH,HTSS |
| ESW | .100″ Elevated Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,EW,MTLW,TSS,TSM,DW,ZW,HW,TSSH,HTSS |
| ESQ | .100″ PC/104™ Elevated Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,EW,MTLW,TSS,TSM,DW,ZW,HW,TSSH,HTSS |
| PHF | .100″ Socket Strip, Press-Fit | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,MTLW,LCW,EW,ZW,TSS,ZSS,TSM,TSSH,PHT,DW,HW |
| BSW | .100″ Bottom Entry Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,HTSW,MTLW,TSM,EW,ZW,HW,DW,PHT |
| BCS | .100″ (2.54 mm) Tiger Claw™ Pass-through Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,HTSW,HMTSW,TSS,ZSS,DW,EW,ZW,HW,TSM,MTLW,PHT |
| SSM | .100″ (2.54 mm) Tiger Claw™ Surface Mount Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,TST,TSS,ZST,ZSS,DW,EW,ZW,TSM,HMTSW,HTSW,TSSH,BST,HTSS,TLW,MTLW |
| SMH | .100″ Horizontal Surface Mount Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,MTLW,EW,ZW,TSS,ZSS,TSM |
| SLW | .100″ Tiger Buy™ Low Profile Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TLW,TSW,MTLW,MTSW,HW,EW,ZW,HTSW,HMTSW,TSM |
| HLE | .100″ Tiger Beam™ Cost-effective Single Beam Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,MTSW,DW,EW,ZW,TLW,TSM,MTLW,HW |
| CES | .100″ Closed Entry Low Profile Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TLW,TSW,MTLW,MTSW,HW,EW,ZW,DW,HTSW,PHT,HMTSW |
| TSW | .100″ Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,ESW,ESQ,BCS,BSW,CES,SLW,IDSD,IDSS,SMSD,SMSS |
| HTSW | .100″ High-Temp Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,ESW,ESQ,BCS,BSW,CES,SLW,IDSD,IDSS,SMSD,SMSS |
| TSM | .100″ Surface Mount Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,ESW,ESQ,BCS,BSW,CES,SLW,IDSD,IDSS,SMSD,SMSS,HLE |
| MTSW | .100″ Variable Post Height Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,ESW,ESQ,BCS,BSW,CES,SLW,IDSD,IDSS,SMSD,SMSS,HLE |
| HMTSW | .100″ High-Temp Variable Post Height Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,ESW,ESQ,BCS,BSW,CES,SLW,IDSD,IDSS,SMSD,SMSS,HLE |
| PHT | .100″ Terminal Strip, Press-Fit | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,ESW,ESQ,BCS,BSW,CES,SLW,IDSD,IDSS,SMSD,SMSS,PHF,CLH |
| TLW | .100″ Low Profile Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：BSW,CES,SLW,HLE,SMSD,SMSS |
| MTLW | .100″ Low Profile Variable Post Height Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：BSW,CES,SLW,HLE,SMSD,SMSS |
| TSSH | .100″ End Shrouded Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,SSM,SMSD |
| TSS | .100″ Shrouded Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,SSM,BCS |
| HTSS | .100″ High-Temp Shrouded Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,SSM,BCS |
| ZSS | .100″ Shrouded Elevated Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,SSM,BCS |
| DW | .100″ Flex Stack, Flexible Board Stacker, .110″ Tail | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,CES,SLW,BSW,BCS,SSM,IDSS,IDSD,HLE,PHF,SMSD,SMSS |
| ZW | .100″ Flex Stack, Flexible Board Stacker, Custom Tail | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,CES,SLW,BSW,BCS,SSM,IDSS,IDSD,HLE,PHF,SMSD,SMSS |
| EW | .100″ Flex Stack, Flexible Board Stacker, .330″ Tail | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,CES,SLW,BSW,BCS,SSM,IDSS,IDSD,HLE,PHF,SMSD,SMSS |
| HW-TH | .100″ Flex Stack, High-Temp Flexible Board Stacker, Through-hole | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,CES,SLW,BSW,BCS,SSM,IDSS,IDSD,HLE,PHF,SMSD,SMSS |
| HW-SM | .100″ Flex Stack, High-Temp Flexible Board Stacker, Surface Mount | コンタクトピッチ：2.54ｍｍ_嵌合相手：SSW,SSQ,ESW,ESQ,CES,SLW,BSW,BCS,SSM,IDSS,IDSD,HLE,PHF,SMSD,SMSS |
| SQW | 2.00 mm FleXYZ™ Cost-effective Tiger Buy™ Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：TMMH,TMM,MTMM,MMT,TW,TSH,TCMD,LTMM,PTT |
| SQT | 2.00 mm FleXYZ™ Cost-effective Tiger Buy™ Square Tail Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：TMMH,TMM,MTMM,MMT,TW,LTMM,ZLTMM,ESQT,TCMD,PTT,TSH |
| ESQT | 2.00 mm FleXYZ™ Flexible Elevated Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：TMMH,TMM,MTMM,MMT,TW,LTMM,ZLTMM,ESQT,TCMD,PTT,TSH,TMMS |
| PTF | 2.00 mm Press-Fit Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：PTT,TMMH,TMM,MTMM,MMT,TW,LTMM,ZLTMM |
| PTHF | 2.00 mm PC/104-Plus™ Self-nesting Socket | コンタクトピッチ：2ｍｍ_嵌合相手：ESQT,PTHF |
| CLT | 2.00 mm Tiger Claw™ Rugged Reliable Dual Wipe Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：TMM,TMMH,MTMM,MMT,TW,TSH |
| MMS | 2.00 mm Tiger Claw™ Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：TMMH,TMM,MTMM,MMT,TW,LTMM,ZLTMM,TCMD,TSH |
| TLE | 2.00 mm Tiger Beam™ Cost-effective Single Beam Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：TMMH,TMM,MTMM,MMT,TW,LTMM,ZLTMM,TCMD,TSH |
| LS2 | 2.00 mm Locking Hermaphroditic Terminal/Socket Strip | コンタクトピッチ：2ｍｍ_嵌合相手：LS2 |
| TMM | 2.00 mm Low Profile Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,TCSD,TLSD |
| MTMM | 2.00 mm Variable Post Height Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,TCSD |
| TMMH | 2.00 mm Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,TCSD |
| MMT | 2.00 mm Horizontal Surface Mount Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,TCSD |
| LTMM | 2.00 mm Shrouded Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：SQT,SQW,ESQT,SMM |
| ZLTMM | 2.00 mm Shrouded Variable Stack Height Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：SQT,SQW,ESQT,SMM |
| TSH | 2.00 mm Shrouded Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,PTF |
| TMMS | 2.00 mm FULly Shrouded Quad Row Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：SQT,SQW,ESQT |
| TW-TH | 2.00 mm Flex Stack, Flexible Board Stacker, Through-hole | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,TCSD |
| TW-SM | 2.00 mm Flex Stack, Flexible Board Stacker, Surface Mount | コンタクトピッチ：2ｍｍ_嵌合相手：CLT,SQT,SQW,ESQT,TLE,SMM,MMS,TCSD |
| PTT | 2.00 mm Press-Fit Terminal Strip | コンタクトピッチ：2ｍｍ_嵌合相手：PTF,ESQT,PTHF,SQW,SQT,SMM |
| SL | .100″ Low Profile Single Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| SDL | .100″ Low Profile Double Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| SS | .100″ Single Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| ESS | .100″ Elevated Single Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| ESD | .100″ Elevated Double Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| HSS | .100″ High-Temp Single Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| BBS | .100″ Single Row, Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| BBL | .100″ Low Profile Single Row, Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| BBD | .100″ Double Row, Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| BDL | .100″ Low Profile Double Row, Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| BHS | .100″ High-Temp Single Row, Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| TS | .100″ Single Row Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| TD | .100″ Double Row Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| HTS | .100″ High-Temp Single Row Screw Machine Terminal Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：SS,SD,HSS,SL,SDL,ESS,ESD |
| SD | .100″ Double Row Screw Machine Socket Strip | コンタクトピッチ：2.54ｍｍ_嵌合相手：TS,TD,HTS,BBS,BBD,BBL,BDL,BHS |
| SNT | .100″ Shunt | コンタクトピッチ：2.54ｍｍ |
| MNT | .100″ MULti Position Shunt | コンタクトピッチ：2.54ｍｍ_嵌合相手：TSW,HTSW,MTSW,HMTSW,TLW,DW,EW,ZW,HW,TSM,BST,PHT |
| 2SN | 2.00 mm Shunt | コンタクトピッチ：2ｍｍ |
| SNM | .050″ x .100″ Shunt | コンタクトピッチ：2.54x1.27ｍｍ_嵌合相手：DWM,FTR,HDWM,HMTMS,HTMS,MTMS,TMS |
| BTMM | 2.00 mm Low Profile Jumper | コンタクトピッチ：2ｍｍ |
| BTSW | .100″ Low Profile Jumper | コンタクトピッチ：2.54ｍｍ |
| JL | .100″ Jumper Link | コンタクトピッチ：2.54ｍｍ |
