新製品 TE Connectivity Japan

防水型ミニヒューズホルダ

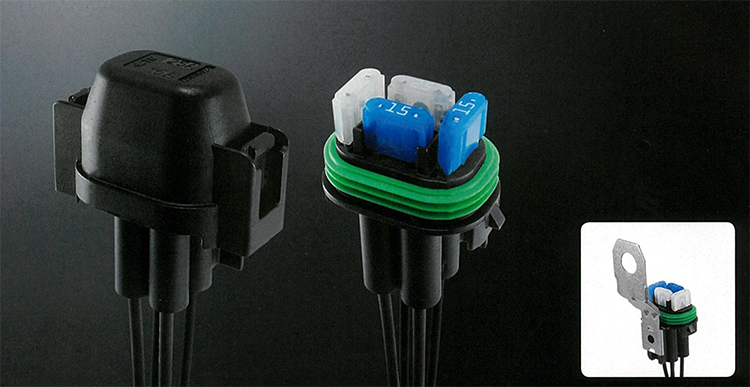

メイン画像:タイコエレクトロニクスジャパン防水型ミニヒューズホルダ

IP67定格の防水機能を備え、激しい振動や衝撃にも耐えるコンパクトなヒューズホルダ

機能性と省スペース性を両立

コンパクトなサイズながら、 内部に2個のアクティブヒューズと2個の予備ヒューズを収容できます。上部カバーに加え、取り付けクリップもラインアップしており、設置場所を限定することなく簡単に取り付けできます。市販汎用品の取り付けブラケットもお使いいただけます。

防水・防塵性や堅牢性、耐衝撃性を実現

IP67の防水・防塵性能を実現しました。また、激しい振動や機械的衝撃にも耐える熱可塑性樹脂を採用しており、二輪車をはじめ、建機、農機、トラックといった商用車にも安心して使用できる堅牢性と耐衝撃性を提供できます。

市場実績が豊富なMCP2.8mmを採用

端子は低コストで市場実績も豊富なMCP2.8mmを採用。各ATMミニヒューズブレード端子の両側には複数の接点を持たせており、安定した電気的接続と確実なヒューズ保持性能を実現します。

その他の特長
    • ・各種オプション構成部品をラインアップ
    • 端子、端子挿抜工具、ヒューズ取り外し工具、取り付けクリップ
    • ・取り付け機能内蔵、または取り付けクリップに対応するダブテールを用意
    ・極めて堅牢なシールインターフエースを実現
スペック
製品規格
108-72108



端子圧着規格
114-72110
製品仕様
防水性能
IP67



絶縁抵抗
100MΩ Min.



ヒューズタイプ
ミニヒューズ



予備ヒューズ数
2個



使用温度範囲
-40~125℃
Part Numbers
ヒューズホルダ
ハウジング ブラケット取り付け用 2066046-1
クリップ取り付け用 2066046-2



カバー
上面25A&15A 表記カバー 2066502-1
上面25A&10A 表記カバー 2066502-2
無地(電流値の表記無し)カバー 2066502-3

※その他、各種オプション構成部品を用意しています。
