kHz帯域の低周波ノイズ対策に効果絶大!!

型式 【新製品】

• E24CMC251327SNV
• E24CMC301835SNV

特長

• ナノ結晶軟磁性材料を用いたコモンモードチョークコイル
• フェライトコアCMCと比較し、kHz帯で高いノイズ減衰特性
• 広い温度範囲で安定したインピーダンス特性を確保
• カスタム対応可能　各種変更ご相談ください









アプリケーション

各種インバータ、スイッチング電源などのパワーエレクトロニクス機器、工作機械

仕様

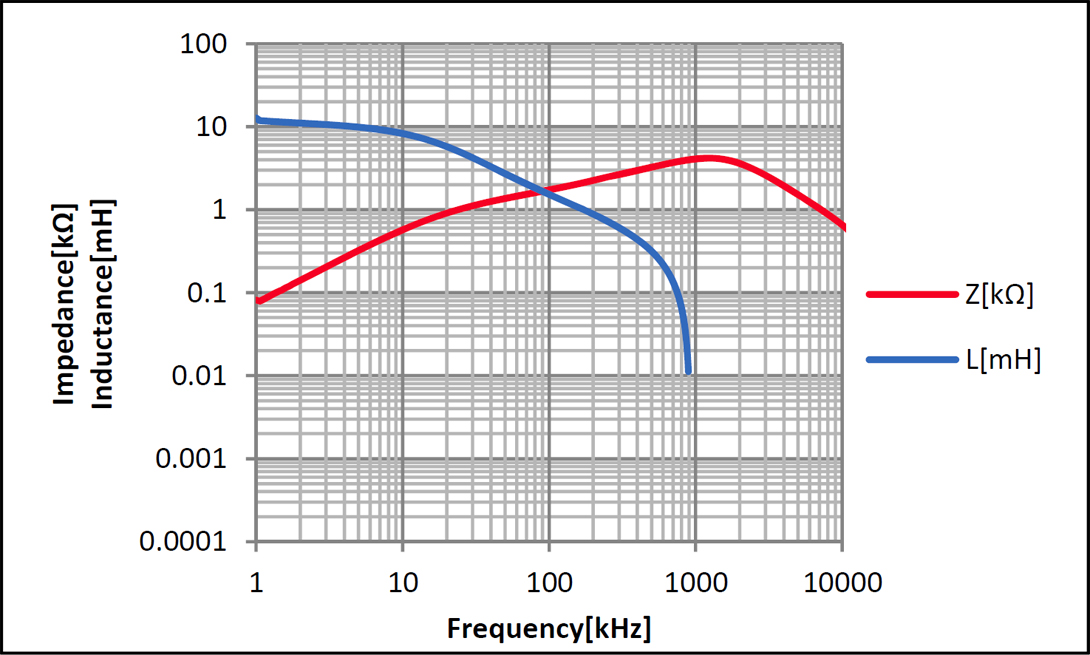

インピーダンス特性・インダクタンス特性

注)記載の特性データは実測値であり保証値ではありません

本記載内容は開発中のため予告なく変更する場合がありますので予めご了承ください。





ナノクリスタルコモンモードチョークコイル

型式と定格電流 【開発中】

• E24CMC5660**TNV：60A

特長

• 大電流に対応した3相コモンモードチョークコイル
• フェライトコアCMCと比較し、小型化及び軽量化
• 高温環境下でも安定した性能
• カスタム対応可能　各種変更ご相談ください









アプリケーション

各種インバータ、スイッチング電源などのパワーエレクトロニクス機器、計測装置、業務用機器

仕様

共通仕様

• 定格電圧：500V
• 使用温度範囲：‐40 ～ +120℃（自己温度上昇含む）

インピーダンス特性・インダクタンス特性



本記載内容は開発中のため予告なく変更する場合がありますので予めご了承ください。

E24CMCの優位性 【新製品】

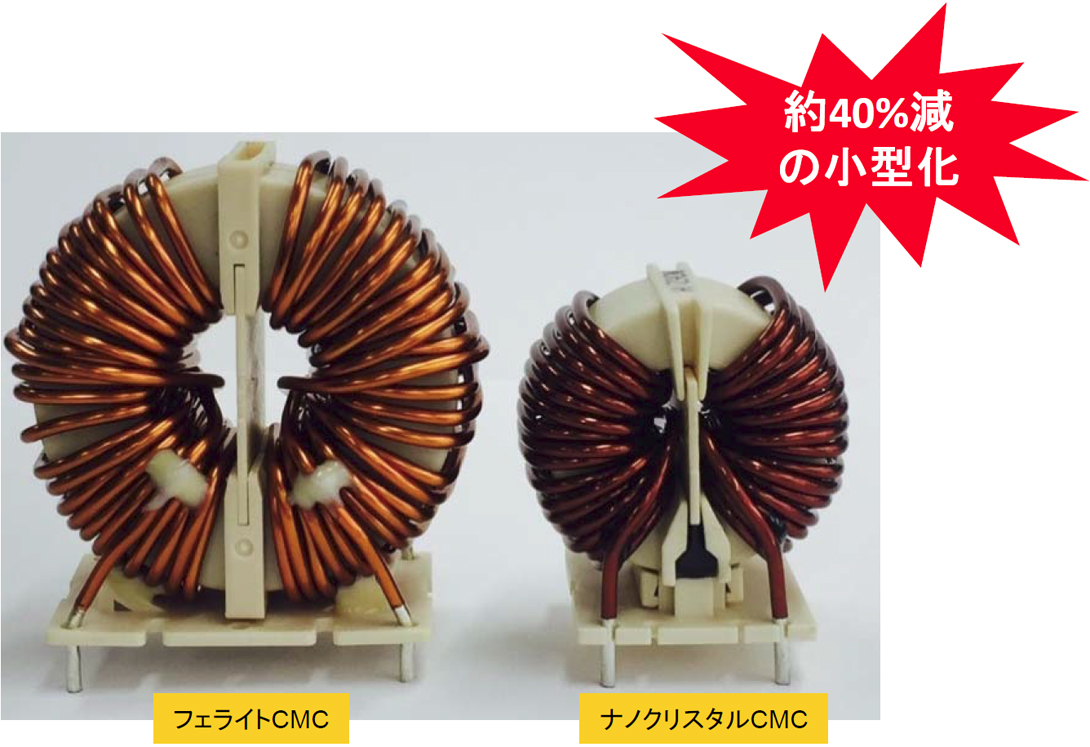

特長1　小型化及び軽量化

同じインダクタンス性能でのサイズ比較

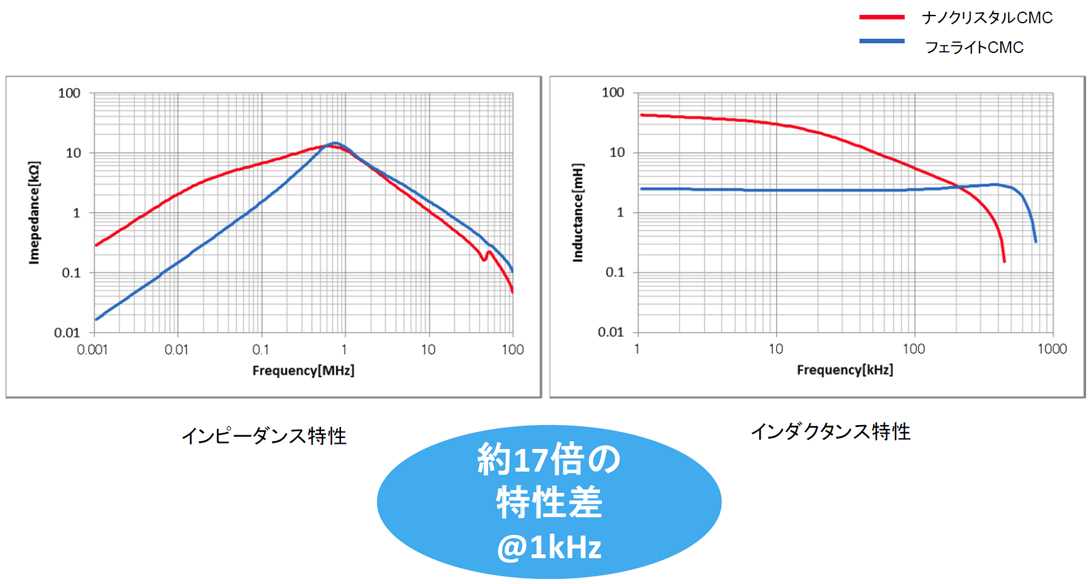

特長2　kHz帯域で高いインダクタンス性能

同じ形状での特性比較結果

注) 記載の特性データは実測値であり保証値ではありません

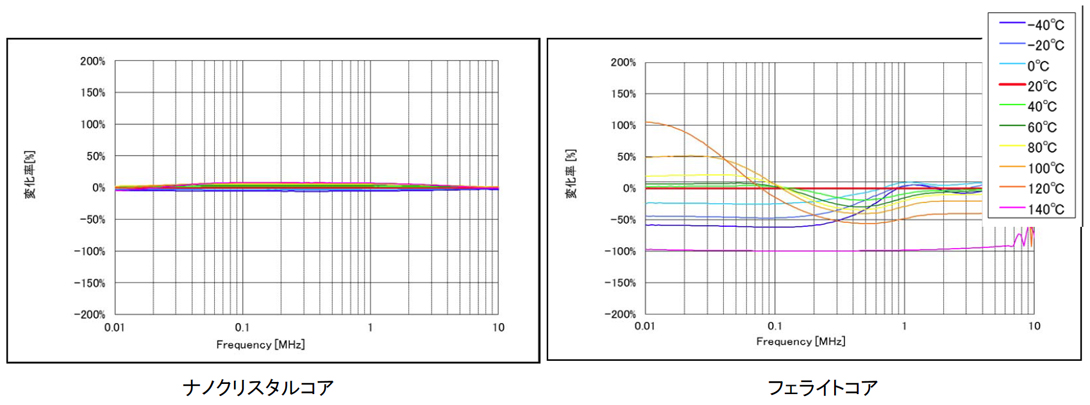

特長3　高温環境下でも安定した性能

最大120℃でも安定した性能（自己温度上昇を含む）

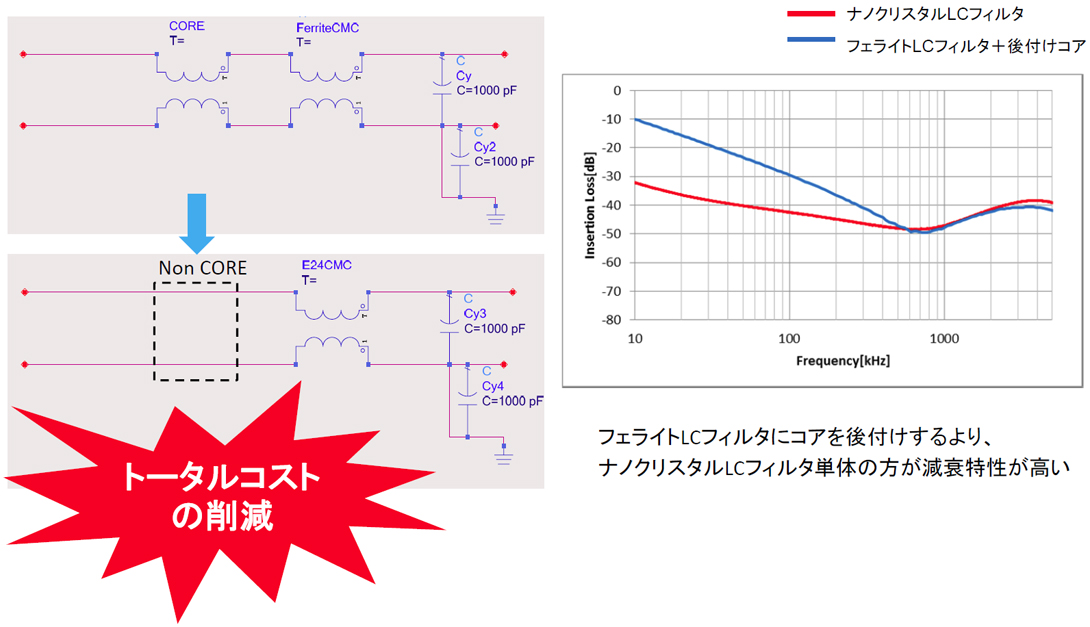

特長4　後付けコアの取り外しが可能

注) 記載の特性データは実測値であり保証値ではありません

本記載内容は開発中のため予告なく変更する場合がありますので予めご了承ください。
